Bedienung

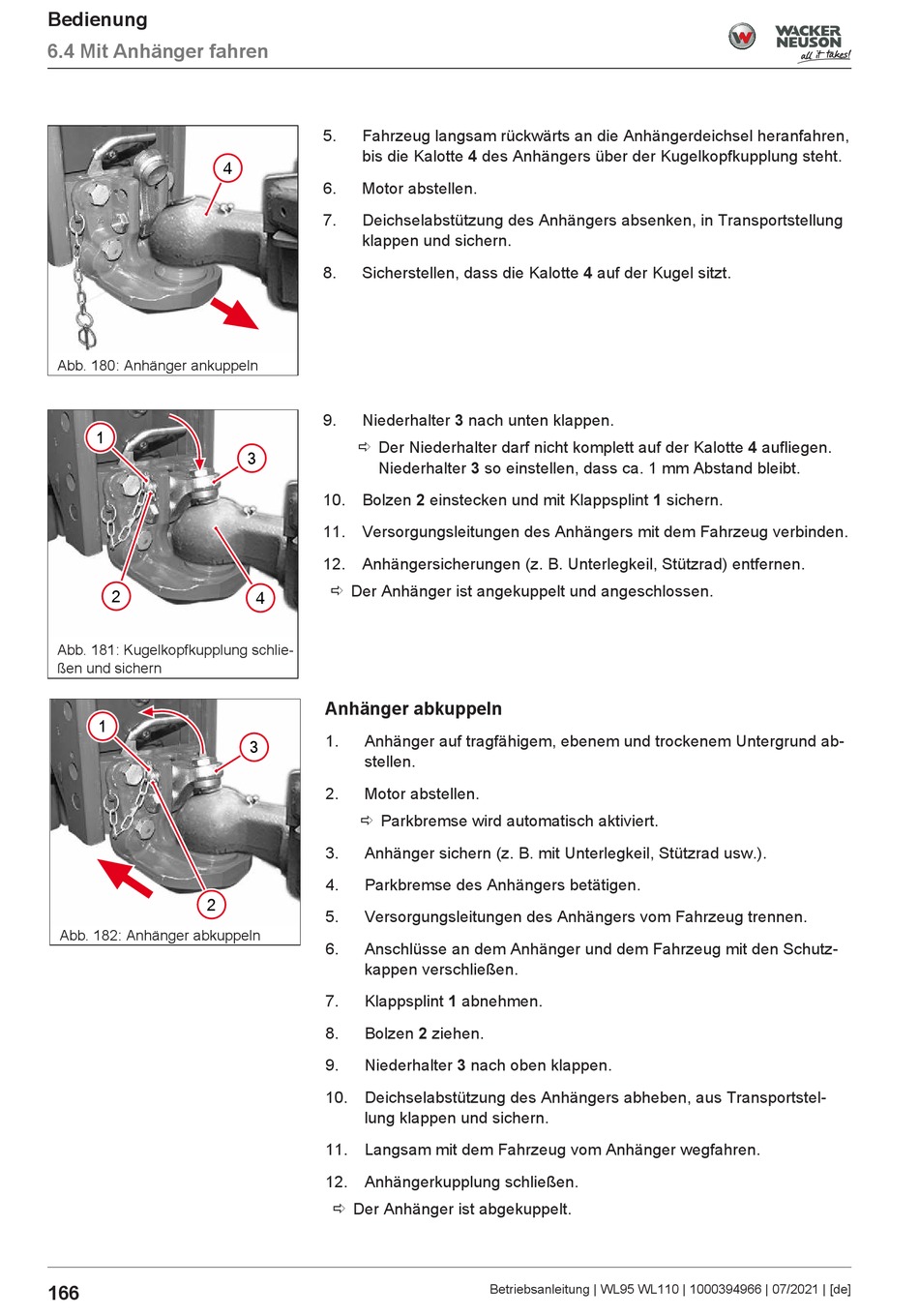

6.4 Mit Anhänger fahren
Abb. 180: Anhänger ankuppeln
1
2
Abb. 181: Kugelkopfkupplung schlie-
ßen und sichern
1
2
Abb. 182: Anhänger abkuppeln
166
5.
Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren,
bis die Kalotte 4 des Anhängers über der Kugelkopfkupplung steht.
4
6.
Motor abstellen.
7.
Deichselabstützung des Anhängers absenken, in Transportstellung
klappen und sichern.
8.
Sicherstellen, dass die Kalotte 4 auf der Kugel sitzt.
9.
Niederhalter 3 nach unten klappen.
ð Der Niederhalter darf nicht komplett auf der Kalotte 4 aufliegen.
3
Niederhalter 3 so einstellen, dass ca. 1 mm Abstand bleibt.
10. Bolzen 2 einstecken und mit Klappsplint 1 sichern.
11. Versorgungsleitungen des Anhängers mit dem Fahrzeug verbinden.
12. Anhängersicherungen (z. B. Unterlegkeil, Stützrad) entfernen.
ð Der Anhänger ist angekuppelt und angeschlossen.
4
Anhänger abkuppeln
1.
Anhänger auf tragfähigem, ebenem und trockenem Untergrund ab-
3
stellen.
2.
Motor abstellen.
ð Parkbremse wird automatisch aktiviert.
3.
Anhänger sichern (z. B. mit Unterlegkeil, Stützrad usw.).
4.
Parkbremse des Anhängers betätigen.
5.
Versorgungsleitungen des Anhängers vom Fahrzeug trennen.
6.
Anschlüsse an dem Anhänger und dem Fahrzeug mit den Schutz-
kappen verschließen.
7.
Klappsplint 1 abnehmen.
8.
Bolzen 2 ziehen.
9.
Niederhalter 3 nach oben klappen.
10. Deichselabstützung des Anhängers abheben, aus Transportstel-
lung klappen und sichern.
11. Langsam mit dem Fahrzeug vom Anhänger wegfahren.
12. Anhängerkupplung schließen.
ð Der Anhänger ist abgekuppelt.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
