B
A
1

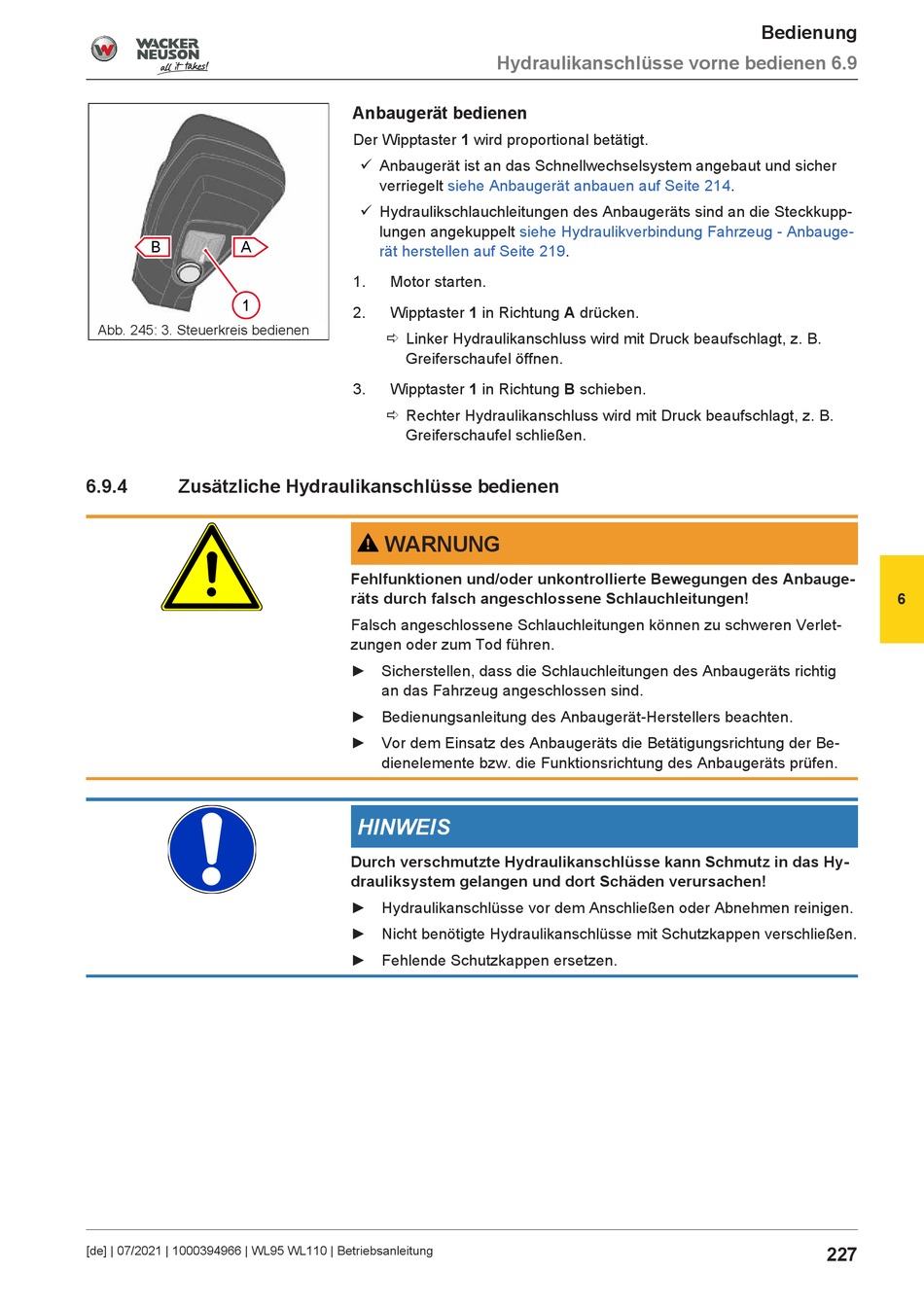

Abb. 245: 3. Steuerkreis bedienen
6.9.4
Zusätzliche Hydraulikanschlüsse bedienen
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
Hydraulikanschlüsse vorne bedienen 6.9
Anbaugerät bedienen
Der Wipptaster 1 wird proportional betätigt.
ü Anbaugerät ist an das Schnellwechselsystem angebaut und sicher
verriegelt
siehe Anbaugerät anbauen auf Seite
ü Hydraulikschlauchleitungen des Anbaugeräts sind an die Steckkupp-
lungen angekuppelt
siehe Hydraulikverbindung Fahrzeug - Anbauge-
rät herstellen auf Seite
1.
Motor starten.
2.
Wipptaster 1 in Richtung A drücken.
ð Linker Hydraulikanschluss wird mit Druck beaufschlagt, z. B.
Greiferschaufel öffnen.
3.
Wipptaster 1 in Richtung B schieben.
ð Rechter Hydraulikanschluss wird mit Druck beaufschlagt, z. B.
Greiferschaufel schließen.
WARNUNG
Fehlfunktionen und/oder unkontrollierte Bewegungen des Anbauge-
räts durch falsch angeschlossene Schlauchleitungen!
Falsch angeschlossene Schlauchleitungen können zu schweren Verlet-
zungen oder zum Tod führen.
► Sicherstellen, dass die Schlauchleitungen des Anbaugeräts richtig
an das Fahrzeug angeschlossen sind.
► Bedienungsanleitung des Anbaugerät-Herstellers beachten.
► Vor dem Einsatz des Anbaugeräts die Betätigungsrichtung der Be-
dienelemente bzw. die Funktionsrichtung des Anbaugeräts prüfen.
HINWEIS
Durch verschmutzte Hydraulikanschlüsse kann Schmutz in das Hy-
drauliksystem gelangen und dort Schäden verursachen!
► Hydraulikanschlüsse vor dem Anschließen oder Abnehmen reinigen.
► Nicht benötigte Hydraulikanschlüsse mit Schutzkappen verschließen.
► Fehlende Schutzkappen ersetzen.
214.
219.
Bedienung
6
227
