6.8.13.2
Anbaugerät aufnehmen
I
B
4

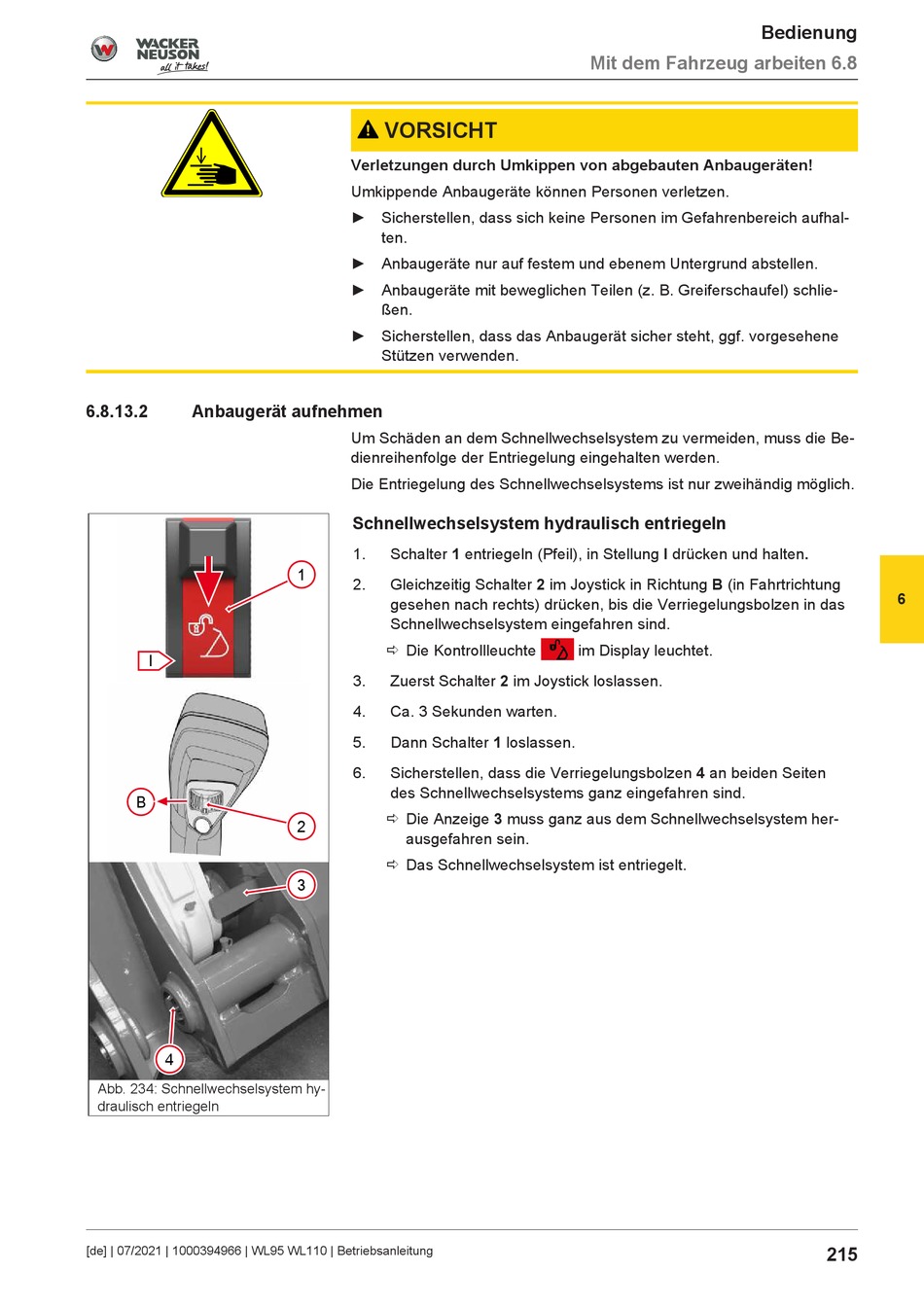

Abb. 234: Schnellwechselsystem hy-
draulisch entriegeln
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
VORSICHT
Verletzungen durch Umkippen von abgebauten Anbaugeräten!
Umkippende Anbaugeräte können Personen verletzen.
► Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhal-
ten.
► Anbaugeräte nur auf festem und ebenem Untergrund abstellen.
► Anbaugeräte mit beweglichen Teilen (z. B. Greiferschaufel) schlie-
ßen.
► Sicherstellen, dass das Anbaugerät sicher steht, ggf. vorgesehene
Stützen verwenden.
Um Schäden an dem Schnellwechselsystem zu vermeiden, muss die Be-
dienreihenfolge der Entriegelung eingehalten werden.
Die Entriegelung des Schnellwechselsystems ist nur zweihändig möglich.
Schnellwechselsystem hydraulisch entriegeln
1.
Schalter 1 entriegeln (Pfeil), in Stellung I drücken und halten.
1
2.
Gleichzeitig Schalter 2 im Joystick in Richtung B (in Fahrtrichtung
gesehen nach rechts) drücken, bis die Verriegelungsbolzen in das
Schnellwechselsystem eingefahren sind.
ð Die Kontrollleuchte
3.
Zuerst Schalter 2 im Joystick loslassen.
4.
Ca. 3 Sekunden warten.
5.
Dann Schalter 1 loslassen.
6.
Sicherstellen, dass die Verriegelungsbolzen 4 an beiden Seiten
des Schnellwechselsystems ganz eingefahren sind.
ð Die Anzeige 3 muss ganz aus dem Schnellwechselsystem her-
2
ausgefahren sein.
ð Das Schnellwechselsystem ist entriegelt.
3
Mit dem Fahrzeug arbeiten 6.8
im Display leuchtet.
Bedienung
6
215
