Pos.
Bezeichnung
A
Winkel alpha in °
B
Winkel beta in °
X
Abstand X in mm
L
Mindestlänge L1 in mm
LC Maximale Kraft in daN

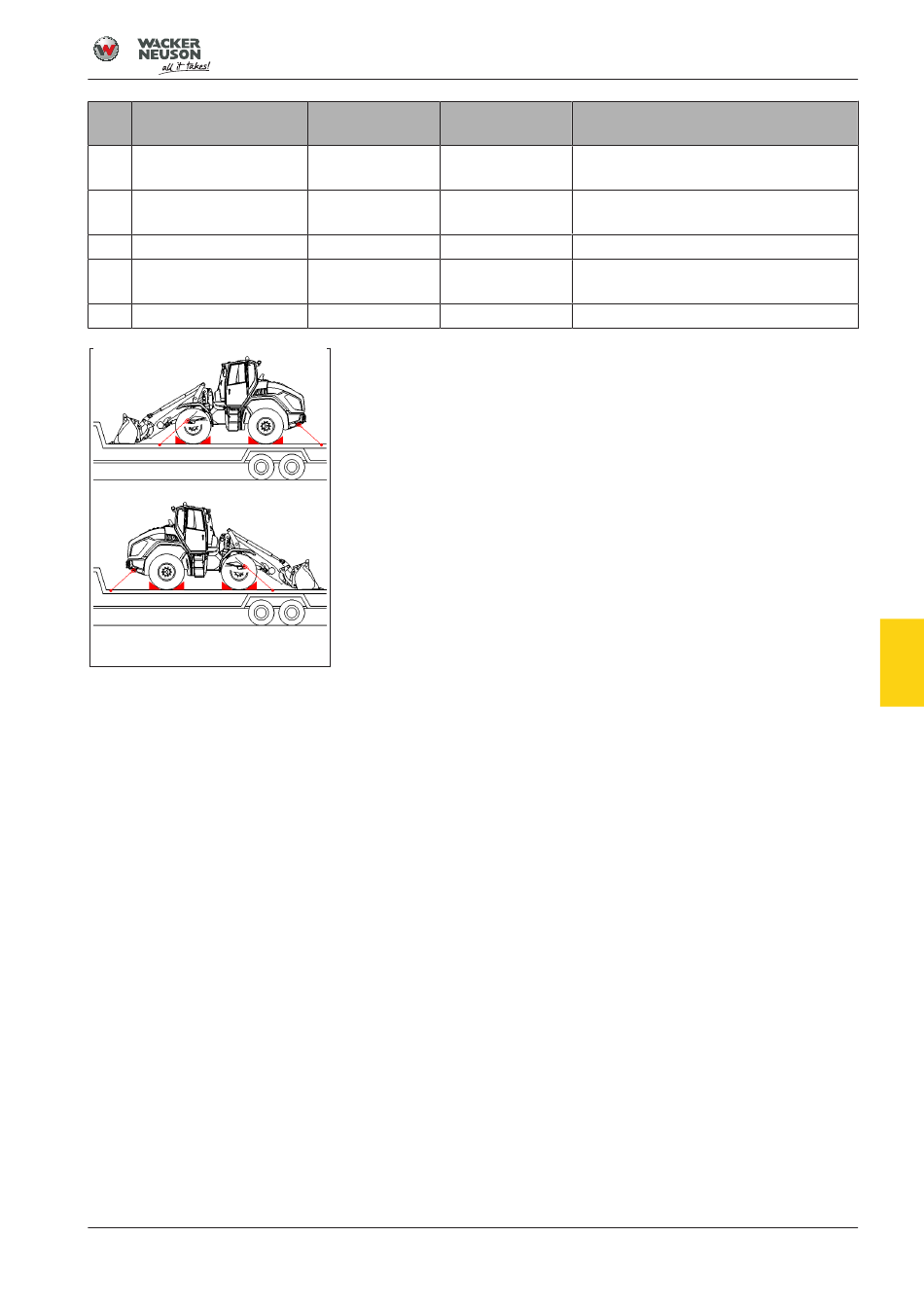

Abb. 286: Fahrzeug korrekt verzur-
ren
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
Verzurrpunkt
Verzurrpunkt
1 und 2
3 und 4
28
28
39
30
1250
1400
1800
1800
6050
6050
Fahrzeug verzurren
1.
Fahrzeug abstellen und sichern.
2.
Knickgelenk blockieren.
3.
Alle Räder des Fahrzeugs jeweils vorn und hinten mit Vorlegekei-
len sichern.
4.
Fahrzeug wie abgebildet verzurren.
5.
Sicherstellen, dass der Fahrer des Transportfahrzeugs vor der Ab-
fahrt Gesamthöhe, Gesamtbreite und Gesamtgewicht seines
Transportfahrzeugs inklusive des verladenen Fahrzeugs kennt.
6.
Sicherstellen, dass der Fahrer die gesetzlichen Transportbestim-
mungen des Landes in dem bzw. in denen der Transport stattfin-
den soll, kennt.
Transportieren 7.3
Bemerkung
Winkel zwischen Ladefläche und Befes-
tigungsmittel
Winkel zwischen Längskante der Lade-
fläche und Befestigungsmittel
Halteöse Fahrzeug bis Halteöse Lade-
fläche
Transport
7
273
