Bedienung

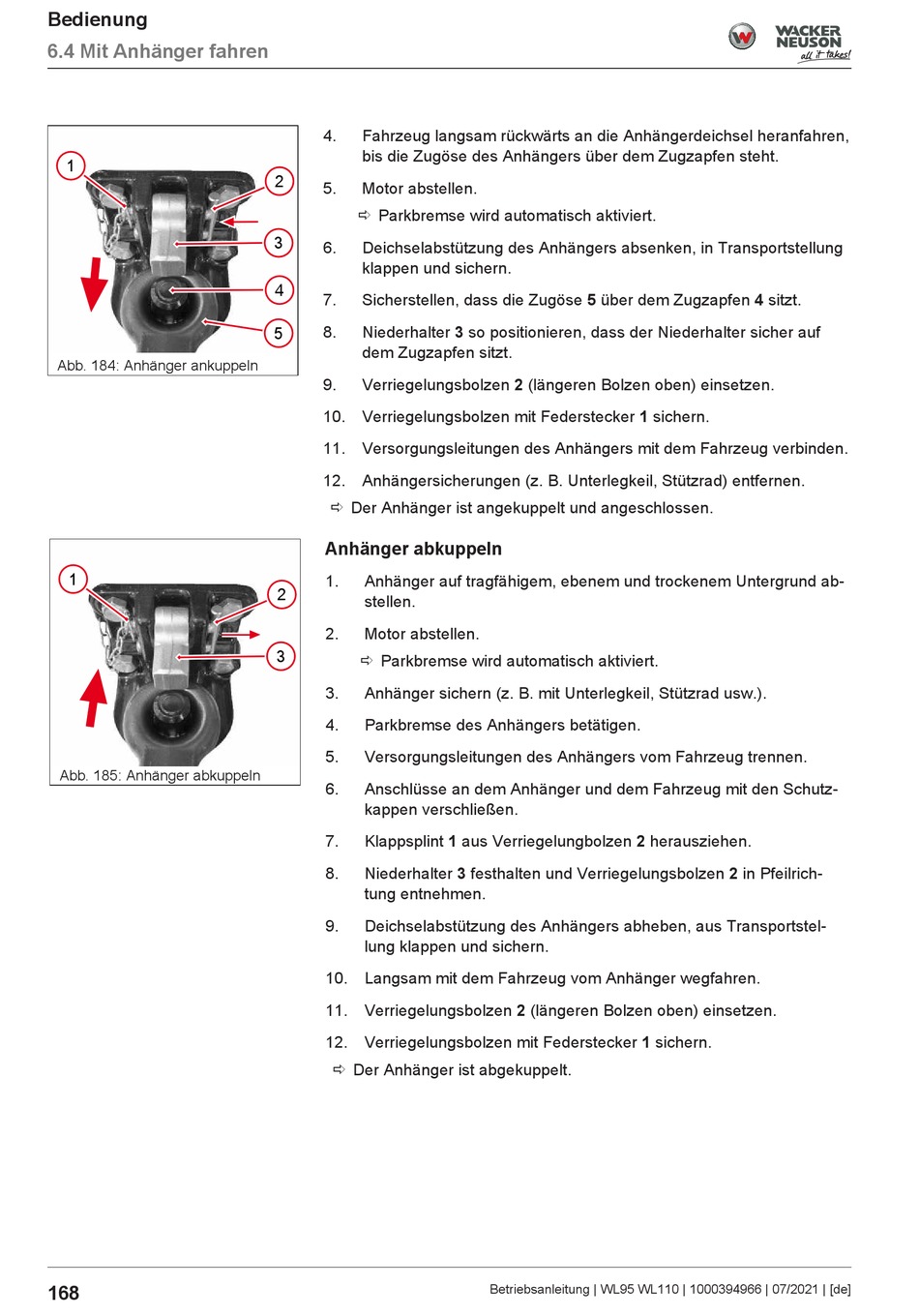

6.4 Mit Anhänger fahren
1
Abb. 184: Anhänger ankuppeln
1
Abb. 185: Anhänger abkuppeln
168
4.
Fahrzeug langsam rückwärts an die Anhängerdeichsel heranfahren,
bis die Zugöse des Anhängers über dem Zugzapfen steht.
2
5.
Motor abstellen.
ð Parkbremse wird automatisch aktiviert.
3
6.
Deichselabstützung des Anhängers absenken, in Transportstellung
klappen und sichern.
4
7.
Sicherstellen, dass die Zugöse 5 über dem Zugzapfen 4 sitzt.
8.
Niederhalter 3 so positionieren, dass der Niederhalter sicher auf
5
dem Zugzapfen sitzt.
9.
Verriegelungsbolzen 2 (längeren Bolzen oben) einsetzen.
10. Verriegelungsbolzen mit Federstecker 1 sichern.
11. Versorgungsleitungen des Anhängers mit dem Fahrzeug verbinden.
12. Anhängersicherungen (z. B. Unterlegkeil, Stützrad) entfernen.
ð Der Anhänger ist angekuppelt und angeschlossen.
Anhänger abkuppeln
1.
Anhänger auf tragfähigem, ebenem und trockenem Untergrund ab-
2
stellen.
2.
Motor abstellen.
3
ð Parkbremse wird automatisch aktiviert.
3.
Anhänger sichern (z. B. mit Unterlegkeil, Stützrad usw.).
4.
Parkbremse des Anhängers betätigen.
5.
Versorgungsleitungen des Anhängers vom Fahrzeug trennen.
6.
Anschlüsse an dem Anhänger und dem Fahrzeug mit den Schutz-
kappen verschließen.
7.
Klappsplint 1 aus Verriegelungbolzen 2 herausziehen.
8.
Niederhalter 3 festhalten und Verriegelungsbolzen 2 in Pfeilrich-
tung entnehmen.
9.
Deichselabstützung des Anhängers abheben, aus Transportstel-
lung klappen und sichern.
10. Langsam mit dem Fahrzeug vom Anhänger wegfahren.
11. Verriegelungsbolzen 2 (längeren Bolzen oben) einsetzen.
12. Verriegelungsbolzen mit Federstecker 1 sichern.
ð Der Anhänger ist abgekuppelt.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
