Fahrzeugbeschreibung
4.1 Fahrzeugansicht
4
Fahrzeugbeschreibung
4.1
Fahrzeugansicht
4.1.1
Fahrzeugansicht
20

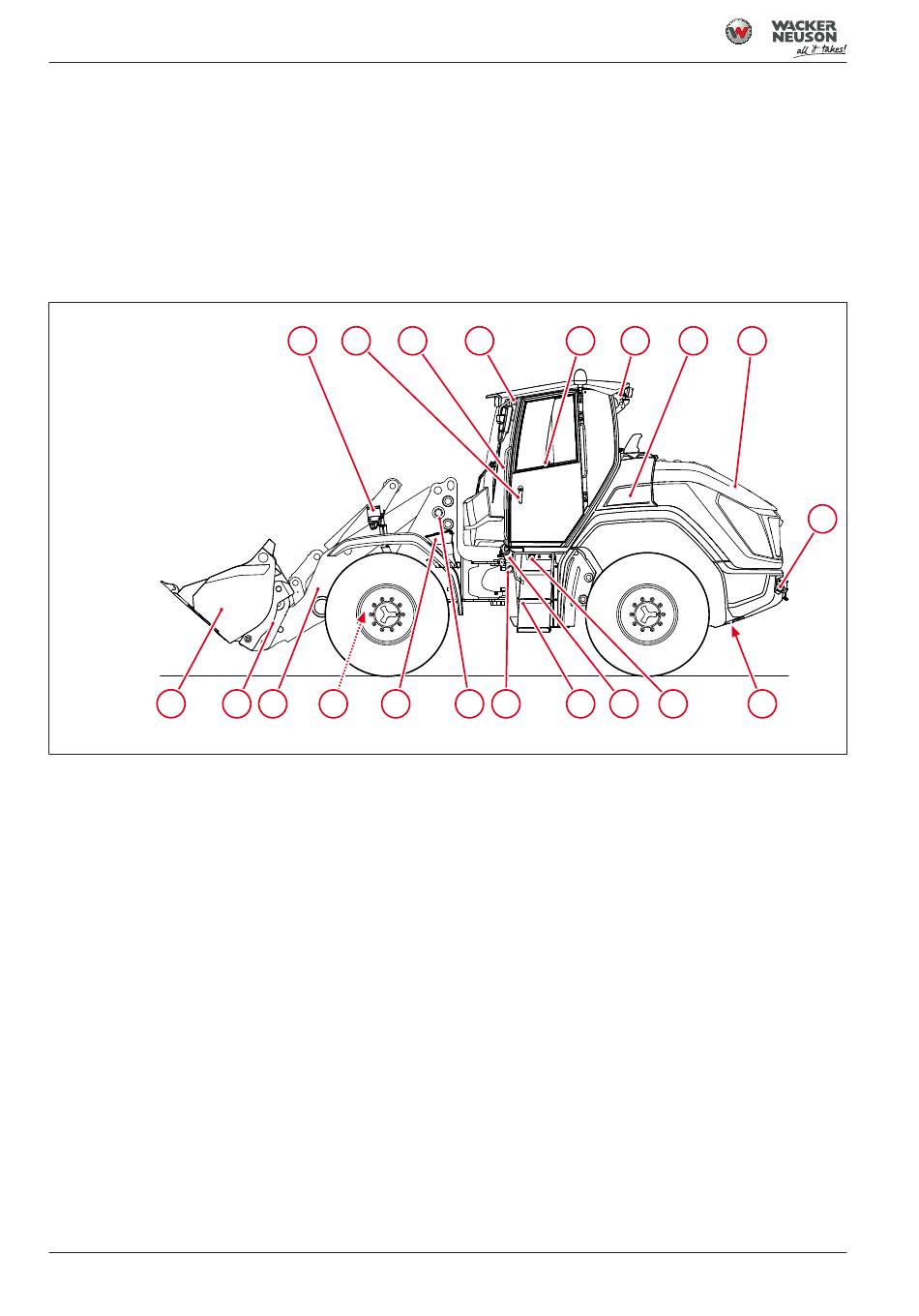

Abb. 3: Fahrzeugansicht links
44
Die folgenden Fahrzeugansichten enthalten alle Bauteile, die außen am
Fahrzeug angebracht sein können.
1
2
19
18
17
16
1 Zentralschmieranlage
3 Haltegriff für Einstieg
5 Feststeller für Seitenscheibe
7 Motorraumentlüftung
9 Abschleppvorrichtung oder An-
hängerkupplung oder Auto-
Hitch-Kupplung (je nach Aus-
führung)
11 Batterietrennschalter
13 Einstieg links
15 Prüfanschlüsse
17 Verzurröse vorne
19 Schnellwechselsystem für An-
baugeräte
3
4
5
15
14
13
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
6
7
8
12
11
10
2 Türverriegelung außen
4 Hebeöse für Kabine vorne
6 Hebeöse für Kabine hinten
8 Motorhaube
10 Verzurröse hinten
12 Einfüllöffnung: Hydrauliköl
14 Sichtfenster: Hydrauliköl
16 Unterlegkeil
18 Ladeanlage
20 Anbaugerät
