Bedienung

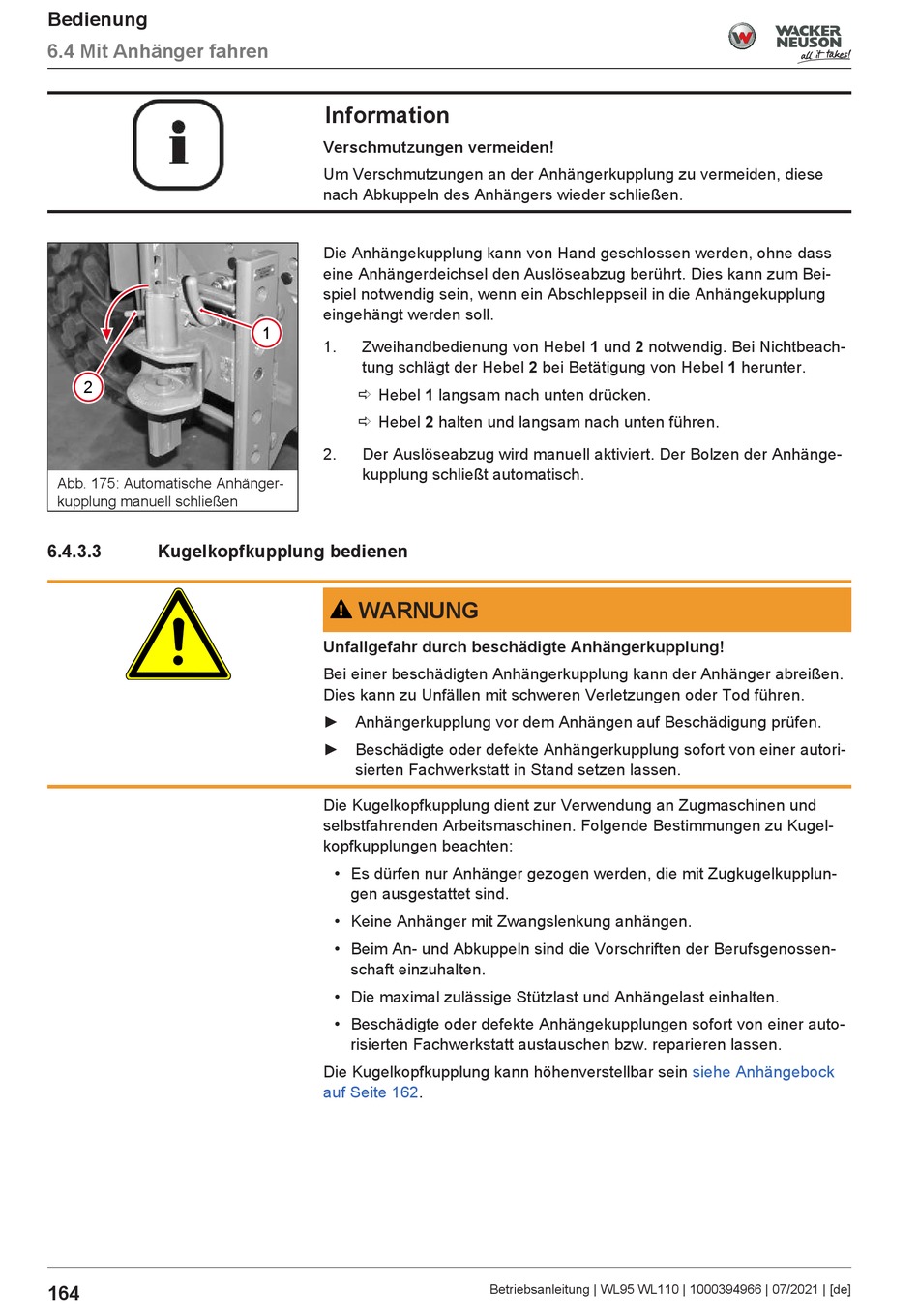

6.4 Mit Anhänger fahren
2
Abb. 175: Automatische Anhänger-
kupplung manuell schließen
6.4.3.3
Kugelkopfkupplung bedienen
164
Information
Verschmutzungen vermeiden!
Um Verschmutzungen an der Anhängerkupplung zu vermeiden, diese
nach Abkuppeln des Anhängers wieder schließen.
Die Anhängekupplung kann von Hand geschlossen werden, ohne dass
eine Anhängerdeichsel den Auslöseabzug berührt. Dies kann zum Bei-
spiel notwendig sein, wenn ein Abschleppseil in die Anhängekupplung
eingehängt werden soll.
1
1.
Zweihandbedienung von Hebel 1 und 2 notwendig. Bei Nichtbeach-
tung schlägt der Hebel 2 bei Betätigung von Hebel 1 herunter.
ð Hebel 1 langsam nach unten drücken.
ð Hebel 2 halten und langsam nach unten führen.
2.
Der Auslöseabzug wird manuell aktiviert. Der Bolzen der Anhänge-
kupplung schließt automatisch.
WARNUNG
Unfallgefahr durch beschädigte Anhängerkupplung!
Bei einer beschädigten Anhängerkupplung kann der Anhänger abreißen.
Dies kann zu Unfällen mit schweren Verletzungen oder Tod führen.
► Anhängerkupplung vor dem Anhängen auf Beschädigung prüfen.
► Beschädigte oder defekte Anhängerkupplung sofort von einer autori-
sierten Fachwerkstatt in Stand setzen lassen.
Die Kugelkopfkupplung dient zur Verwendung an Zugmaschinen und
selbstfahrenden Arbeitsmaschinen. Folgende Bestimmungen zu Kugel-
kopfkupplungen beachten:
• Es dürfen nur Anhänger gezogen werden, die mit Zugkugelkupplun-
gen ausgestattet sind.
• Keine Anhänger mit Zwangslenkung anhängen.
• Beim An- und Abkuppeln sind die Vorschriften der Berufsgenossen-
schaft einzuhalten.
• Die maximal zulässige Stützlast und Anhängelast einhalten.
• Beschädigte oder defekte Anhängekupplungen sofort von einer auto-
risierten Fachwerkstatt austauschen bzw. reparieren lassen.
Die Kugelkopfkupplung kann höhenverstellbar sein
auf Seite
162.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
siehe Anhängebock
