Technische Daten
12.5 Elektrische Anlage
1
2

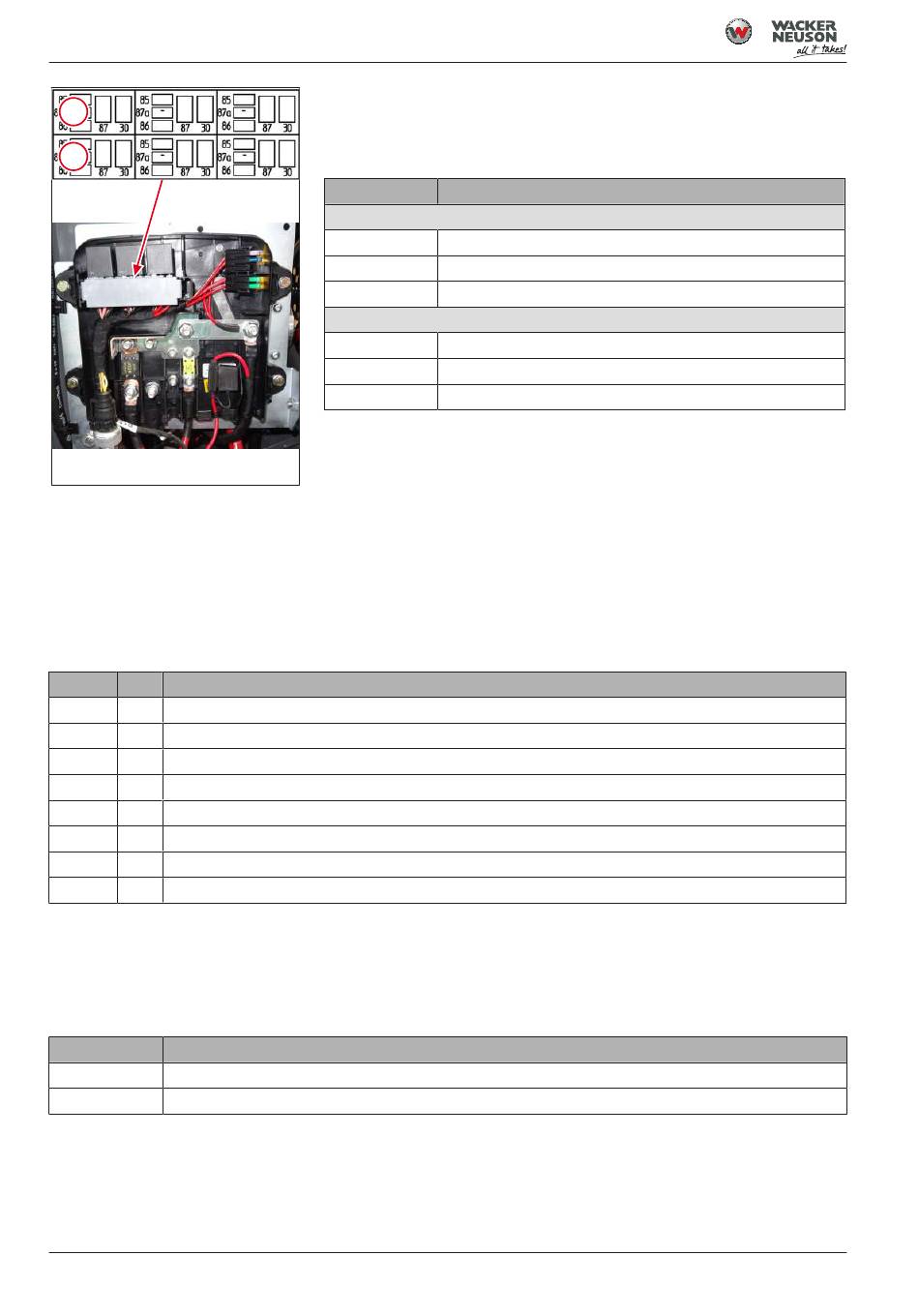

Abb. 349: Belegung Sicherungskas-
ten Motor (Relais)
12.5.1.3
Separate Sicherungen und Relais
Nr.
(A) Geschützter Kreis
F001
150 Vorglühanlage
F049
15 Kraftstoffvorwärmung
F050
Lehner Streuer
F051
5
Bedienteil Standheizung Eberspächer
F052
23 Standheizung Eberspächer / Kugelmann Streuer
F054
3
Anzeigeinstrument Kugelmann Streuer
F055
3
Batterietrennrelais / Batterietrennschalter
F056
30 Standheizung Eberspächer / Webasto Gebläse
Relais
Geschützter Kreis
K005
Vorglühen
K031
Kraftstoffvorwärmung
404
Relais
Die Angaben beziehen sich auf die maximal mögliche Belegung. Die Re-
lais sind in Doppelreihe angeordnet.
Relais
Geschützter Kreis
Vordere Reihe 1
K088
Kraftstoffförderpumpe
K128
Heizelement Druckleitung
K127
Heizelement Drosselleitung
Hintere Reihe 1
K129
SCR-Ansteuerung
K125
Heizelement Einspeisungsmodul
K126
Heizelement Saugleitung
Sicherungen
Die Sicherungen sind nicht zentral zusammengefasst und befinden sich
in der Regel in der Kabine, im Motorraum oder am jeweiligen Gerät. Die
Angaben beziehen sich auf eine maximal mögliche Bestückung.
Relais
Die Relais sind nicht zentral zusammengefasst und befinden sich im Mo-
torraum. Die Angaben beziehen sich auf die maximal mögliche Be-
stückung.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
