Bedienung
6.4 Mit Anhänger fahren
6.4.3.1
Anhängebock

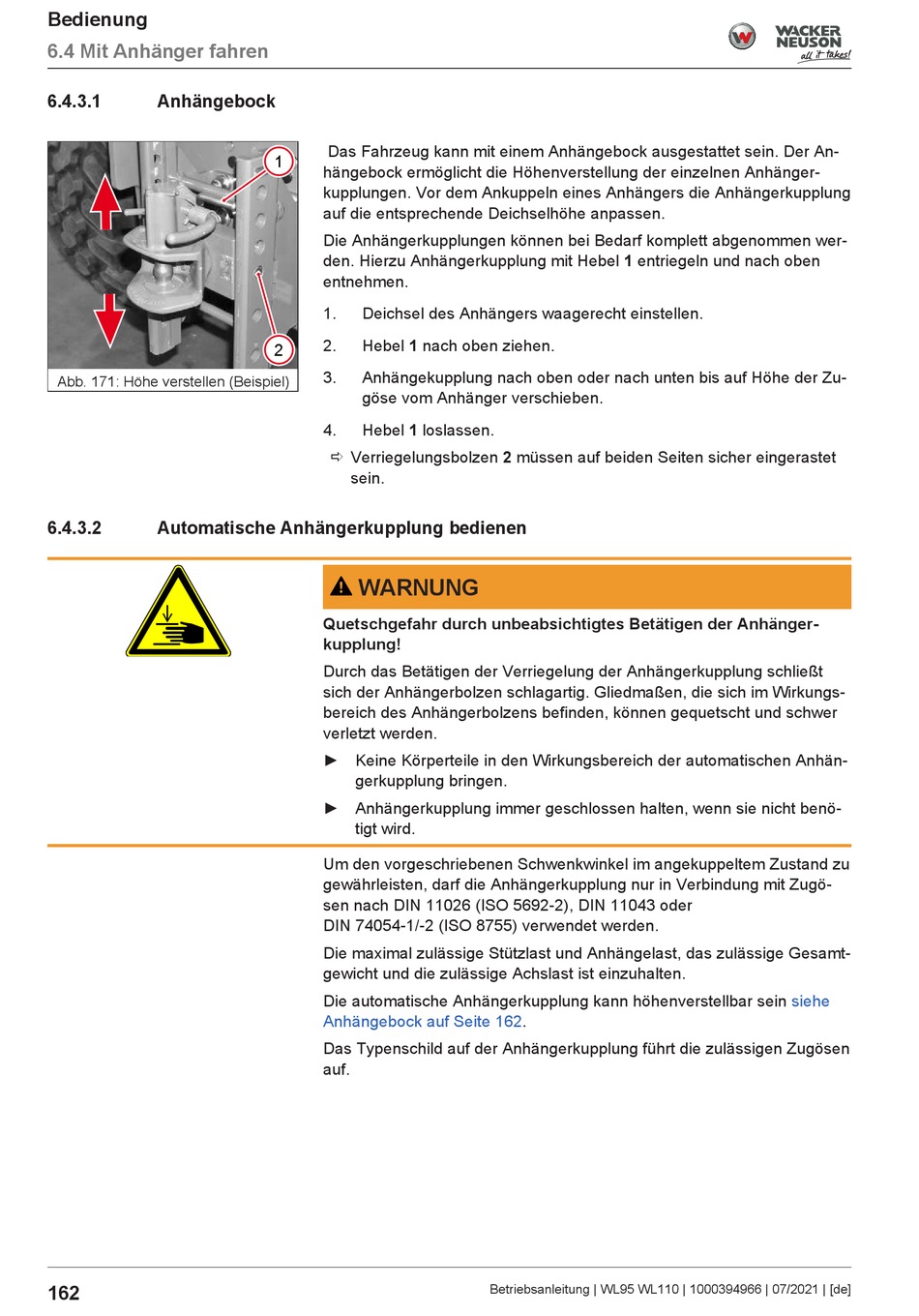

Abb. 171: Höhe verstellen (Beispiel)
6.4.3.2
Automatische Anhängerkupplung bedienen
162
Das Fahrzeug kann mit einem Anhängebock ausgestattet sein. Der An-
1
hängebock ermöglicht die Höhenverstellung der einzelnen Anhänger-
kupplungen. Vor dem Ankuppeln eines Anhängers die Anhängerkupplung
auf die entsprechende Deichselhöhe anpassen.
Die Anhängerkupplungen können bei Bedarf komplett abgenommen wer-
den. Hierzu Anhängerkupplung mit Hebel 1 entriegeln und nach oben
entnehmen.
1.
Deichsel des Anhängers waagerecht einstellen.
2.
Hebel 1 nach oben ziehen.
2
3.
Anhängekupplung nach oben oder nach unten bis auf Höhe der Zu-
göse vom Anhänger verschieben.
4.
Hebel 1 loslassen.
ð Verriegelungsbolzen 2 müssen auf beiden Seiten sicher eingerastet
sein.
WARNUNG
Quetschgefahr durch unbeabsichtigtes Betätigen der Anhänger-
kupplung!
Durch das Betätigen der Verriegelung der Anhängerkupplung schließt
sich der Anhängerbolzen schlagartig. Gliedmaßen, die sich im Wirkungs-
bereich des Anhängerbolzens befinden, können gequetscht und schwer
verletzt werden.
► Keine Körperteile in den Wirkungsbereich der automatischen Anhän-
gerkupplung bringen.
► Anhängerkupplung immer geschlossen halten, wenn sie nicht benö-
tigt wird.
Um den vorgeschriebenen Schwenkwinkel im angekuppeltem Zustand zu
gewährleisten, darf die Anhängerkupplung nur in Verbindung mit Zugö-
sen nach DIN 11026 (ISO 5692-2), DIN 11043 oder
DIN 74054-1/-2 (ISO 8755) verwendet werden.
Die maximal zulässige Stützlast und Anhängelast, das zulässige Gesamt-
gewicht und die zulässige Achslast ist einzuhalten.
Die automatische Anhängerkupplung kann höhenverstellbar sein
Anhängebock auf Seite
Das Typenschild auf der Anhängerkupplung führt die zulässigen Zugösen
auf.
162.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
siehe
