I

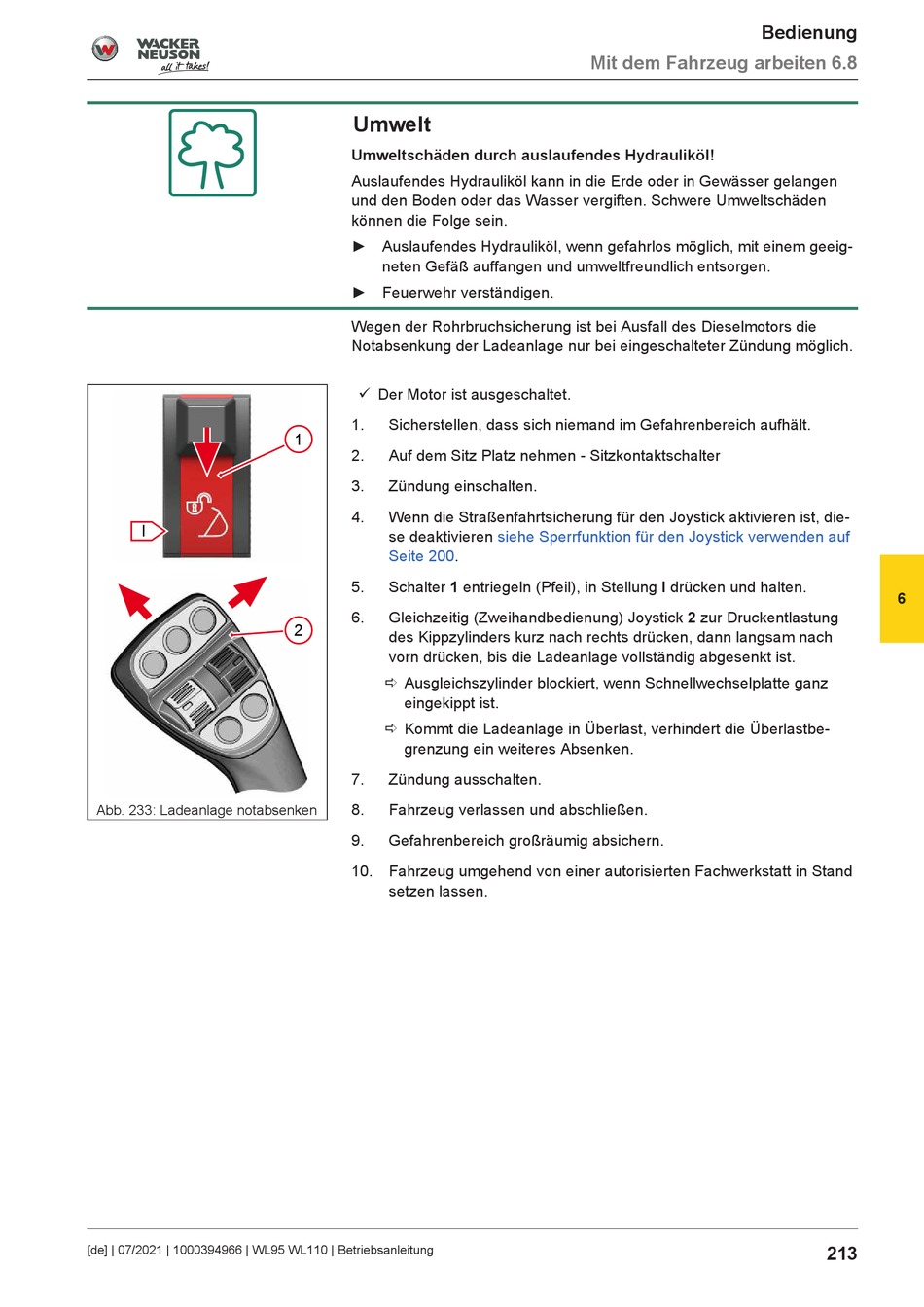

Abb. 233: Ladeanlage notabsenken
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
Umwelt
Umweltschäden durch auslaufendes Hydrauliköl!
Auslaufendes Hydrauliköl kann in die Erde oder in Gewässer gelangen
und den Boden oder das Wasser vergiften. Schwere Umweltschäden
können die Folge sein.
► Auslaufendes Hydrauliköl, wenn gefahrlos möglich, mit einem geeig-
neten Gefäß auffangen und umweltfreundlich entsorgen.
► Feuerwehr verständigen.
Wegen der Rohrbruchsicherung ist bei Ausfall des Dieselmotors die
Notabsenkung der Ladeanlage nur bei eingeschalteter Zündung möglich.
ü Der Motor ist ausgeschaltet.
1.
Sicherstellen, dass sich niemand im Gefahrenbereich aufhält.
1
2.
Auf dem Sitz Platz nehmen - Sitzkontaktschalter
3.
Zündung einschalten.
4.
Wenn die Straßenfahrtsicherung für den Joystick aktivieren ist, die-
se deaktivieren
Seite
200.
5.
Schalter 1 entriegeln (Pfeil), in Stellung I drücken und halten.
6.
Gleichzeitig (Zweihandbedienung) Joystick 2 zur Druckentlastung
2
des Kippzylinders kurz nach rechts drücken, dann langsam nach
vorn drücken, bis die Ladeanlage vollständig abgesenkt ist.
ð Ausgleichszylinder blockiert, wenn Schnellwechselplatte ganz
eingekippt ist.
ð Kommt die Ladeanlage in Überlast, verhindert die Überlastbe-
grenzung ein weiteres Absenken.
7.
Zündung ausschalten.
8.
Fahrzeug verlassen und abschließen.
9.
Gefahrenbereich großräumig absichern.
10. Fahrzeug umgehend von einer autorisierten Fachwerkstatt in Stand
setzen lassen.
Mit dem Fahrzeug arbeiten 6.8
siehe Sperrfunktion für den Joystick verwenden auf
Bedienung
6
213
