5.2.1.2
Sitz MSG95
1

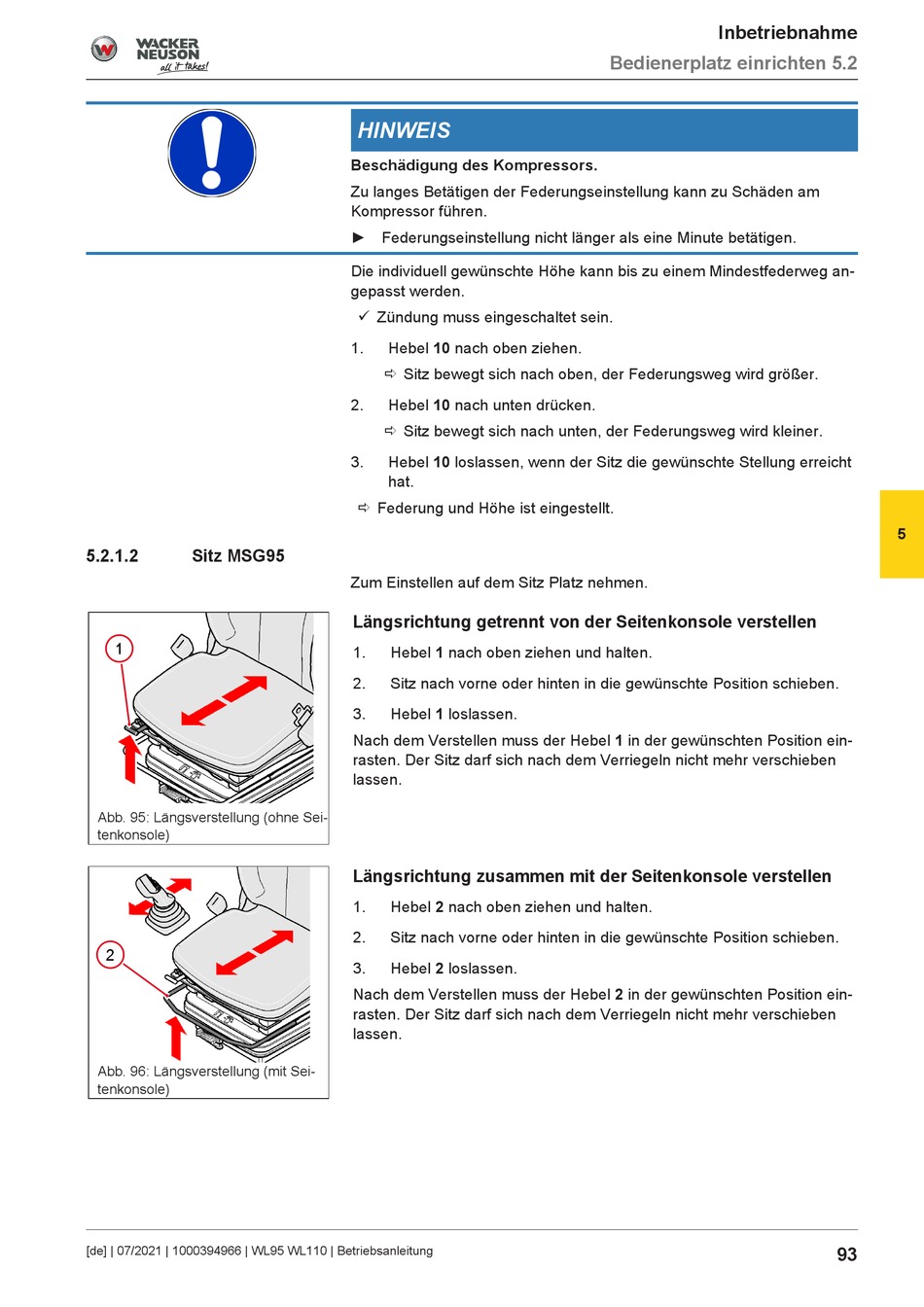

Abb. 95: Längsverstellung (ohne Sei-
tenkonsole)
2
Abb. 96: Längsverstellung (mit Sei-
tenkonsole)
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
HINWEIS
Beschädigung des Kompressors.
Zu langes Betätigen der Federungseinstellung kann zu Schäden am
Kompressor führen.
► Federungseinstellung nicht länger als eine Minute betätigen.
Die individuell gewünschte Höhe kann bis zu einem Mindestfederweg an-
gepasst werden.
ü Zündung muss eingeschaltet sein.
1.
Hebel 10 nach oben ziehen.
ð Sitz bewegt sich nach oben, der Federungsweg wird größer.
2.
Hebel 10 nach unten drücken.
ð Sitz bewegt sich nach unten, der Federungsweg wird kleiner.
3.
Hebel 10 loslassen, wenn der Sitz die gewünschte Stellung erreicht
hat.
ð Federung und Höhe ist eingestellt.
Zum Einstellen auf dem Sitz Platz nehmen.
Längsrichtung getrennt von der Seitenkonsole verstellen
1.
Hebel 1 nach oben ziehen und halten.
2.
Sitz nach vorne oder hinten in die gewünschte Position schieben.
3.
Hebel 1 loslassen.
Nach dem Verstellen muss der Hebel 1 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Längsrichtung zusammen mit der Seitenkonsole verstellen
1.
Hebel 2 nach oben ziehen und halten.
2.
Sitz nach vorne oder hinten in die gewünschte Position schieben.
3.
Hebel 2 loslassen.
Nach dem Verstellen muss der Hebel 2 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Inbetriebnahme
Bedienerplatz einrichten 5.2
5
93
