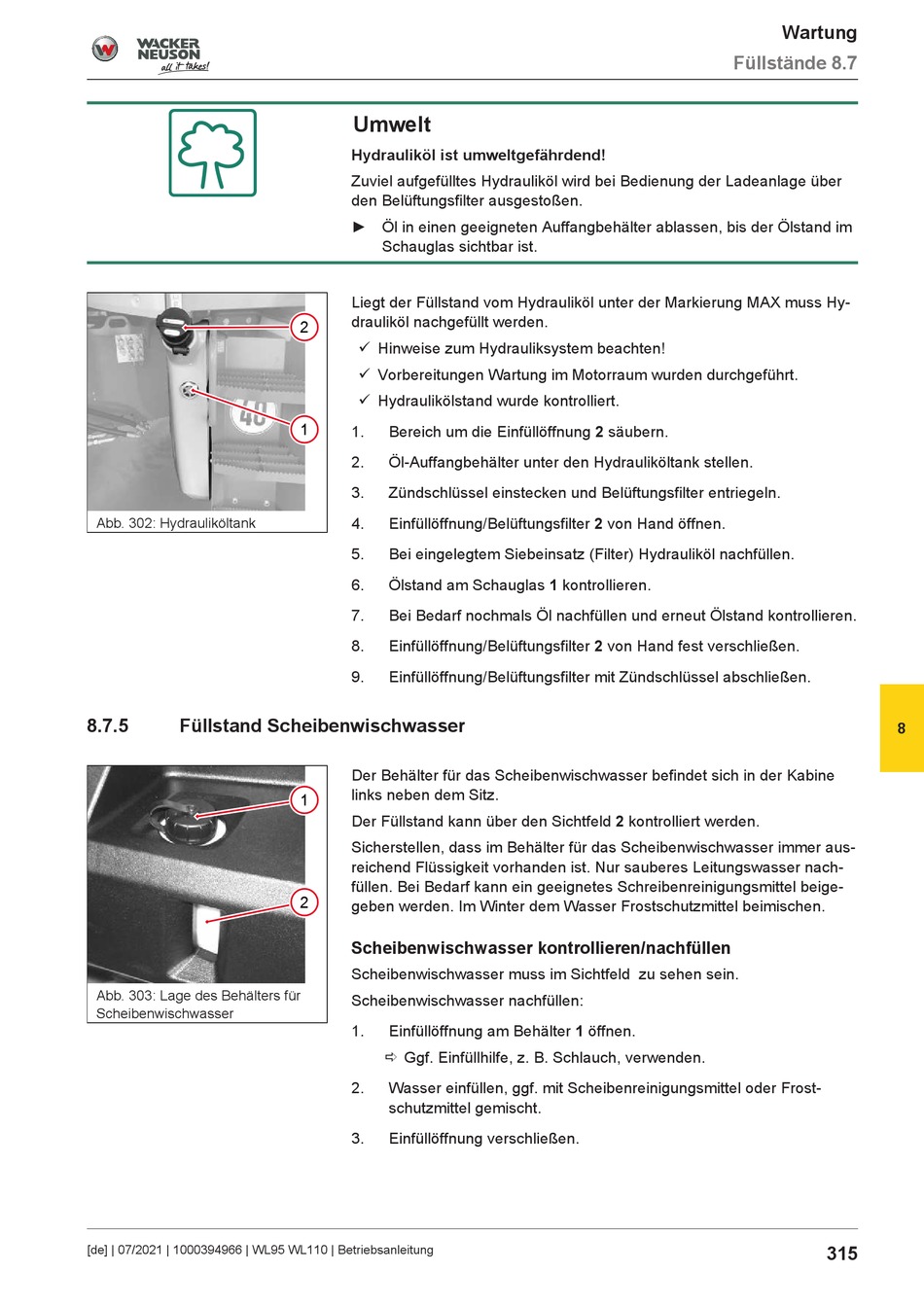

Abb. 302: Hydrauliköltank
8.7.5
Füllstand Scheibenwischwasser
Abb. 303: Lage des Behälters für
Scheibenwischwasser
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
Umwelt
Hydrauliköl ist umweltgefährdend!
Zuviel aufgefülltes Hydrauliköl wird bei Bedienung der Ladeanlage über
den Belüftungsfilter ausgestoßen.
► Öl in einen geeigneten Auffangbehälter ablassen, bis der Ölstand im
Schauglas sichtbar ist.
Liegt der Füllstand vom Hydrauliköl unter der Markierung MAX muss Hy-
drauliköl nachgefüllt werden.
2
ü Hinweise zum Hydrauliksystem beachten!
ü Vorbereitungen Wartung im Motorraum wurden durchgeführt.
ü Hydraulikölstand wurde kontrolliert.
1
1.
Bereich um die Einfüllöffnung 2 säubern.
2.
Öl-Auffangbehälter unter den Hydrauliköltank stellen.
3.
Zündschlüssel einstecken und Belüftungsfilter entriegeln.
4.
Einfüllöffnung/Belüftungsfilter 2 von Hand öffnen.
5.
Bei eingelegtem Siebeinsatz (Filter) Hydrauliköl nachfüllen.
6.
Ölstand am Schauglas 1 kontrollieren.
7.
Bei Bedarf nochmals Öl nachfüllen und erneut Ölstand kontrollieren.
8.
Einfüllöffnung/Belüftungsfilter 2 von Hand fest verschließen.
9.
Einfüllöffnung/Belüftungsfilter mit Zündschlüssel abschließen.
Der Behälter für das Scheibenwischwasser befindet sich in der Kabine
links neben dem Sitz.
1
Der Füllstand kann über den Sichtfeld 2 kontrolliert werden.
Sicherstellen, dass im Behälter für das Scheibenwischwasser immer aus-
reichend Flüssigkeit vorhanden ist. Nur sauberes Leitungswasser nach-
füllen. Bei Bedarf kann ein geeignetes Schreibenreinigungsmittel beige-
2
geben werden. Im Winter dem Wasser Frostschutzmittel beimischen.
Scheibenwischwasser kontrollieren/nachfüllen
Scheibenwischwasser muss im Sichtfeld zu sehen sein.
Scheibenwischwasser nachfüllen:
1.
Einfüllöffnung am Behälter 1 öffnen.
ð Ggf. Einfüllhilfe, z. B. Schlauch, verwenden.
2.
Wasser einfüllen, ggf. mit Scheibenreinigungsmittel oder Frost-
schutzmittel gemischt.
3.
Einfüllöffnung verschließen.
Wartung
Füllstände 8.7
8
315
