Hydraulikanschlüsse Druckloser Rücklauf und Leckölleitung
2

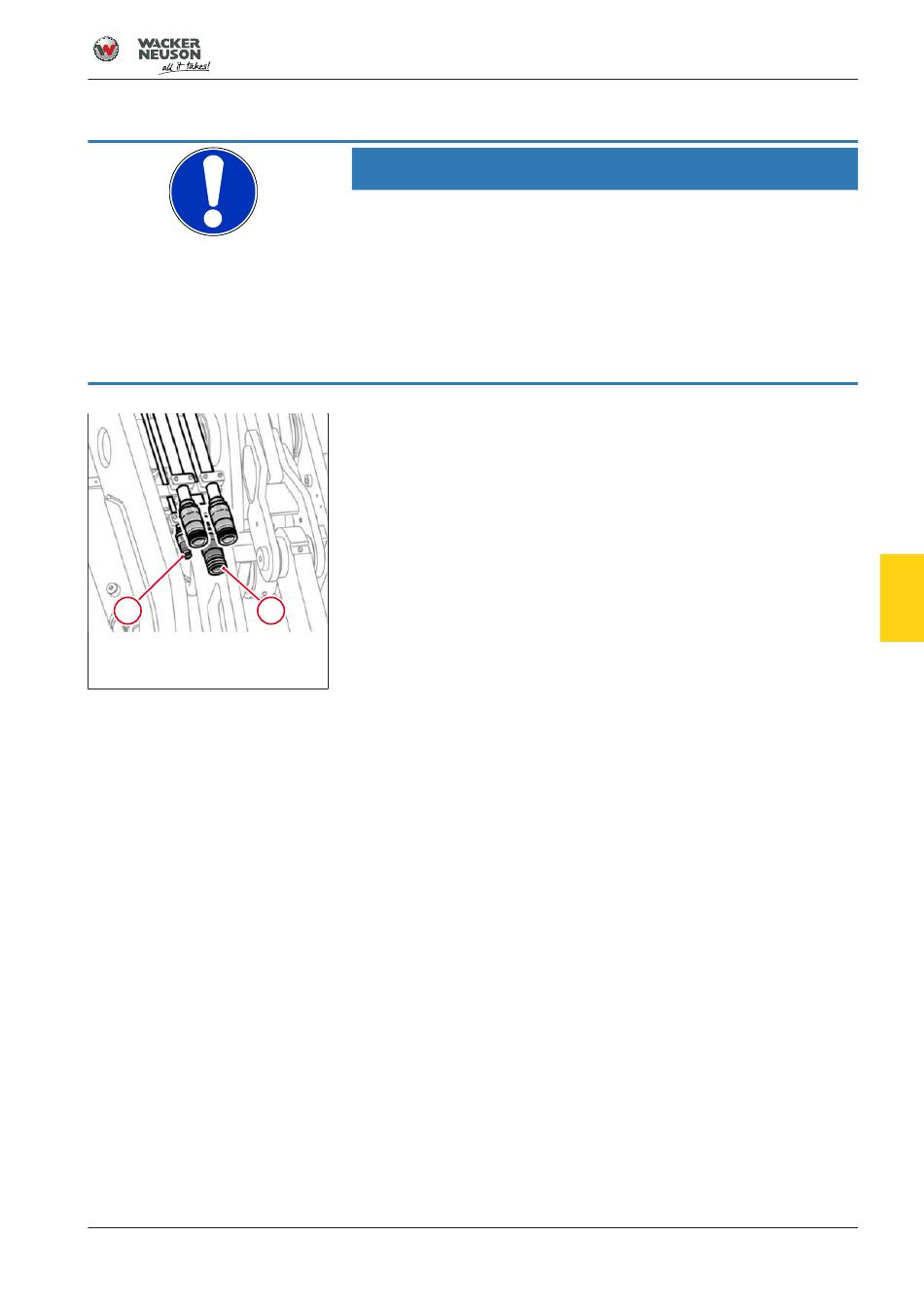

Abb. 244: Hydraulikanschlüsse
druckloser Rücklauf und Lecköllei-
tung
[de] | 07/2021 | 1000394966 | WL95 WL110 | Betriebsanleitung
HINWEIS
Technische Schäden an Hydraulikkomponenten von Anbaugeräten!
Ein zu großer Ölstrom in der Leckölleitung kann zu technischen Schäden
an Hydraulikölmotoren führen.
► Nur Leckölleitungen von Anbaugeräten anschließen.
► Keine Hydraulikanschlüsse anschließen, die größere Ölmengen füh-
ren.
► Veränderungen der Hydraulikanschlüsse, z. B. durch Tauschen von
Kupplungen, sind nicht erlaubt.
Die Hydraulikanschlüsse druckloser Rücklauf und Leckölleitung befinden
sich an der Ladeanlage. Die Hydraulikanschlüsse sind so ausgeführt,
dass eine Verwechselung mit anderen Hydraulikanschlüssen nicht mög-
lich ist.
1
Druckloser Rücklauf
2
Leckölleitung
Druckloser Rücklauf
1
Für bestimmte Anbaugeräte, an denen Komponenten durch einen Hy-
draulikölmotor angetrieben werden, ist ein druckloser Rücklauf erforder-
lich. Dieser Anschluss führt das Rücklauföl des Hydraulikölmotors eines
Anbaugeräts direkt zum Hydrauliköltank des Fahrzeugs zurück. Der An-
schluss für den drucklosen Rücklauf befindet sich vorn an der Ladean-
lage an Position 1.
Leckölleitung
Für bestimmte Anbaugeräte, an denen Komponenten durch einen Hy-
draulikölmotor angetrieben werden, ist eine Leckölleitung erforderlich.
Dieser Anschluss führt das Lecköl des Hydraulikölmotors eines Anbauge-
räts direkt zum Hydrauliköltank des Fahrzeugs zurück. Der Anschluss für
die Leckölleitung befindet sich vorn an der Ladeanlage an Position 2.
Zum Ankuppeln und Abkuppeln von Drucklosem Rücklauf und Lecköllei-
tung: Hydraulikanschlüsse ankuppeln. Diese Hydraulikanschlüsse müs-
sen zum Kuppeln nicht vom Druck entlastet werden.
