Bedienung
6.4 Mit Anhänger fahren
2
1
I
1
5

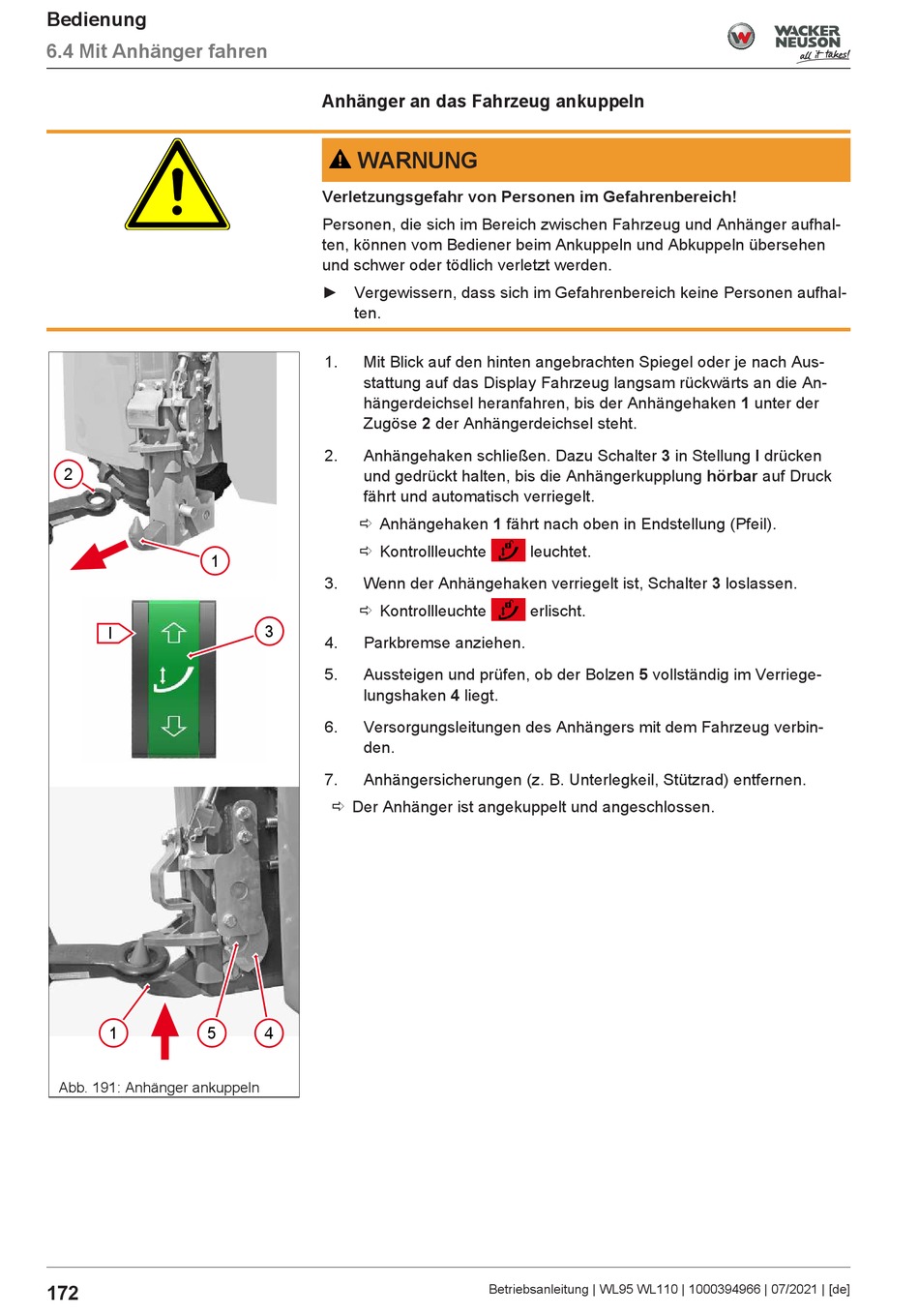

Abb. 191: Anhänger ankuppeln
172
Anhänger an das Fahrzeug ankuppeln
WARNUNG
Verletzungsgefahr von Personen im Gefahrenbereich!
Personen, die sich im Bereich zwischen Fahrzeug und Anhänger aufhal-
ten, können vom Bediener beim Ankuppeln und Abkuppeln übersehen
und schwer oder tödlich verletzt werden.
► Vergewissern, dass sich im Gefahrenbereich keine Personen aufhal-
ten.
1.
Mit Blick auf den hinten angebrachten Spiegel oder je nach Aus-
stattung auf das Display Fahrzeug langsam rückwärts an die An-
hängerdeichsel heranfahren, bis der Anhängehaken 1 unter der
Zugöse 2 der Anhängerdeichsel steht.
2.
Anhängehaken schließen. Dazu Schalter 3 in Stellung I drücken
und gedrückt halten, bis die Anhängerkupplung hörbar auf Druck
fährt und automatisch verriegelt.
ð Anhängehaken 1 fährt nach oben in Endstellung (Pfeil).
ð Kontrollleuchte
3.
Wenn der Anhängehaken verriegelt ist, Schalter 3 loslassen.
ð Kontrollleuchte
3
4.
Parkbremse anziehen.
5.
Aussteigen und prüfen, ob der Bolzen 5 vollständig im Verriege-
lungshaken 4 liegt.
6.
Versorgungsleitungen des Anhängers mit dem Fahrzeug verbin-
den.
7.
Anhängersicherungen (z. B. Unterlegkeil, Stützrad) entfernen.
ð Der Anhänger ist angekuppelt und angeschlossen.
4
leuchtet.
erlischt.
Betriebsanleitung | WL95 WL110 | 1000394966 | 07/2021 | [de]
