7.2. Anschlüsse der Control-Box

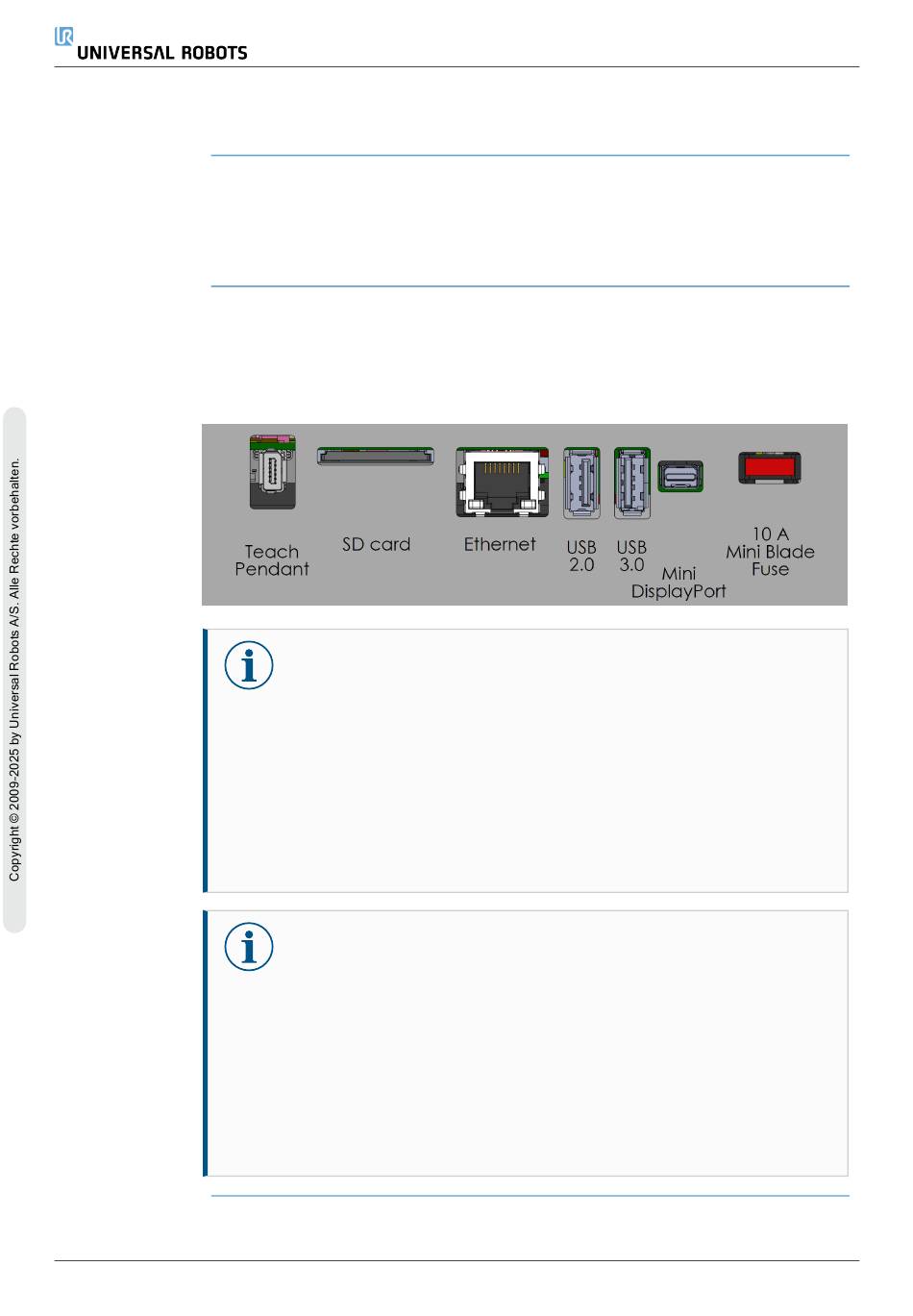

Beschreibung Die Unterseite der E/A-Schnittstellengruppen ist mit externen Verbindungsanschlüssen
ausgestattet, wie unten dargestellt. An der Unterseite des Gehäuses der Control-Box
befinden sich Öffnungen mit Deckel, durch die externe Anschlusskabel zu den
Anschlüssen geführt werden können.
Externe Der Mini DisplayPort unterstützt Monitore, die DisplayPort verwenden. Hierfür ist ein
Anschlüsse aktiver Mini-Display-zu-DVI- oder HDMI-Konverter erforderlich. Passive Konverter
arbeiten nicht mit DVI/HDMI-Anschlüssen zusammen.
Die Sicherung muss eine UL-gekennzeichnete Miniflachsicherung mit maximaler
Stromstärke: 10 A und minimaler Nennspannung: 32 V sein.
UR3e PolyScope X
HINWEIS
Das Anschließen oder Trennen eines Teach-Pendants bei
eingeschalteter Control-Box kann zu Schäden führen.
•
Schließen Sie kein Teach-Pendant an, während die Control-Box
eingeschaltet ist.
•
Schalten Sie die Control-Box aus, bevor Sie ein Teach-Pendant
anschließen.
Schließen Sie das Teach-Pendant nicht an und trennen Sie es nicht von
der Control-Box, während diese eingeschaltet ist. Dies kann zu Schäden
an der Control-Box führen.
HINWEIS
Wenn der aktive Adapter nicht vor dem Einschalten der Control-Box
angeschlossen wird, kann dies die Anzeige beeinträchtigen.
•
Schließen Sie den aktiven Adapter an, bevor Sie die Control-Box
einschalten.
•
In einigen Fällen muss der externe Monitor vor der Control-Box
eingeschaltet werden.
•
Verwenden Sie einen aktiven Adapter, der Revision 1.2
unterstützt, da nicht alle Adapter sofort nach der Installation
funktionieren.
