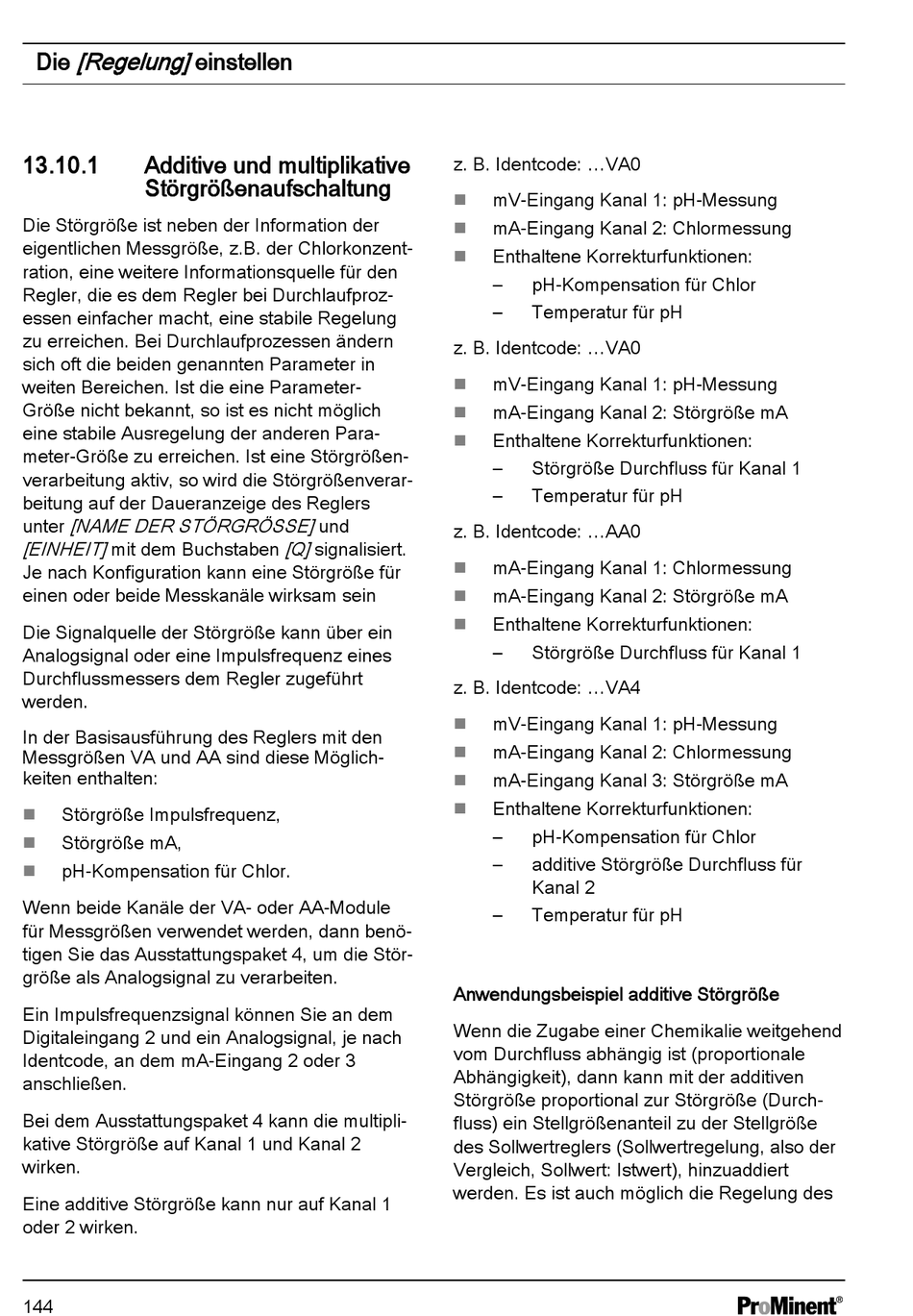

[Regelung] einstellen
Die
13.10.1 Additive und multiplikative
Störgrößenaufschaltung
Die Störgröße ist neben der Information der
eigentlichen Messgröße, z.B. der Chlorkonzent‐
ration, eine weitere Informationsquelle für den
Regler, die es dem Regler bei Durchlaufproz‐
essen einfacher macht, eine stabile Regelung
zu erreichen. Bei Durchlaufprozessen ändern
sich oft die beiden genannten Parameter in
weiten Bereichen. Ist die eine Parameter-
Größe nicht bekannt, so ist es nicht möglich
eine stabile Ausregelung der anderen Para‐
meter-Größe zu erreichen. Ist eine Störgrößen‐
verarbeitung aktiv, so wird die Störgrößenverar‐
beitung auf der Daueranzeige des Reglers
[NAME DER STÖRGRÖSSE] und
unter
[EINHEIT] mit dem Buchstaben [Q] signalisiert.
Je nach Konfiguration kann eine Störgröße für
einen oder beide Messkanäle wirksam sein
Die Signalquelle der Störgröße kann über ein
Analogsignal oder eine Impulsfrequenz eines
Durchflussmessers dem Regler zugeführt
werden.
In der Basisausführung des Reglers mit den
Messgrößen VA und AA sind diese Möglich‐
keiten enthalten:
Störgröße Impulsfrequenz,
n
Störgröße mA,
n
pH-Kompensation für Chlor.
n
Wenn beide Kanäle der VA- oder AA-Module
für Messgrößen verwendet werden, dann benö‐
tigen Sie das Ausstattungspaket 4, um die Stör‐
größe als Analogsignal zu verarbeiten.
Ein Impulsfrequenzsignal können Sie an dem
Digitaleingang 2 und ein Analogsignal, je nach
Identcode, an dem mA-Eingang 2 oder 3
anschließen.
Bei dem Ausstattungspaket 4 kann die multipli‐
kative Störgröße auf Kanal 1 und Kanal 2
wirken.
Eine additive Störgröße kann nur auf Kanal 1
oder 2 wirken.
144
z. B. Identcode: ...VA0
mV-Eingang Kanal 1: pH-Messung
n
mA-Eingang Kanal 2: Chlormessung
n
Enthaltene Korrekturfunktionen:
n
– pH-Kompensation für Chlor
– Temperatur für pH
z. B. Identcode: ...VA0
mV-Eingang Kanal 1: pH-Messung
n
mA-Eingang Kanal 2: Störgröße mA
n
Enthaltene Korrekturfunktionen:
n
– Störgröße Durchfluss für Kanal 1
– Temperatur für pH
z. B. Identcode: ...AA0
mA-Eingang Kanal 1: Chlormessung
n
mA-Eingang Kanal 2: Störgröße mA
n
Enthaltene Korrekturfunktionen:
n
– Störgröße Durchfluss für Kanal 1
z. B. Identcode: ...VA4
mV-Eingang Kanal 1: pH-Messung
n
mA-Eingang Kanal 2: Chlormessung
n
mA-Eingang Kanal 3: Störgröße mA
n
Enthaltene Korrekturfunktionen:
n
– pH-Kompensation für Chlor
– additive Störgröße Durchfluss für
Kanal 2
– Temperatur für pH
Anwendungsbeispiel additive Störgröße
Wenn die Zugabe einer Chemikalie weitgehend
vom Durchfluss abhängig ist (proportionale
Abhängigkeit), dann kann mit der additiven
Störgröße proportional zur Störgröße (Durch‐
fluss) ein Stellgrößenanteil zu der Stellgröße
des Sollwertreglers (Sollwertregelung, also der
Vergleich, Sollwert: Istwert), hinzuaddiert
werden. Es ist auch möglich die Regelung des
