5
Montage
5.2
Montage von Sender und Empfänger
5- Montage_Sender_Empfaenger_Zusatz
Montage von Sender und Empfänger
5200
Montage von Sender und Empfänger
5.2
Montage_Sender_Empfaenger
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
5-2
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Befestigungssätze für Sender und Empfänger sind als Zubehör er-
hältlich (Bestell-Nr. siehe Kapitel 11, "Technische Daten").
Der Befestigungssatz besteht aus Adapterplatte und Justageplatte
mit einem Nutenstein. Die Halterung an der Oberwange muss eine
entsprechende Nut zur Aufnahme des Nutensteins besitzen (siehe
Fig. 5-1).

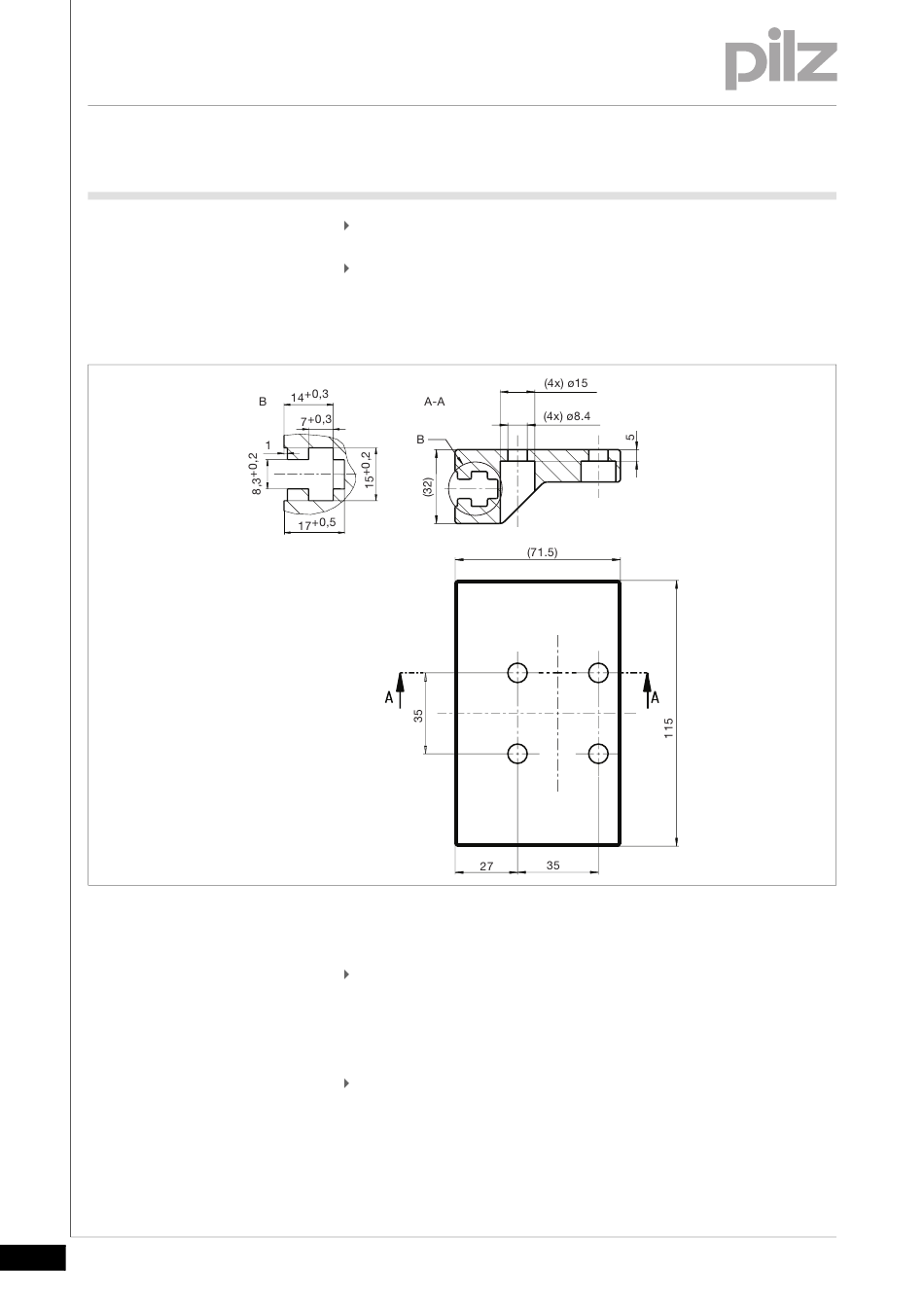

Fig. 5-1:
Abmessungen Adapterplatte mit Nut, Maßangaben in mm
Die Montage für Sender und Empfänger ist in gleicher Weise durch-
zuführen. Es sind lediglich die Abmessungen der Justageplatten für
Sender und Empfänger unterschiedlich.
Gehen Sie bei der Montage wie folgt vor:
Befestigen Sie die Justageplatte wie in der folgenden Abbildung dar-
gestellt. Beachten Sie die richtige Reihenfolge beim Anbringen der
Unterlegscheiben, Federscheiben und Muttern.
