Pilz PSENvip RL D P Set Bedienungsanleitung Seite 95

7 Inbetriebnahme
7.3 Justage bei Werkzeugwechsel
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Einhaltung der Forderung aus der EN 12622, dass das Schutzfeld Be-
reiche absichern muss, die 15 mm vor der vorderen Biegelinie liegen.
vollständigen oder teilweisen Erfassung des Oberwerkzeugs durch
das Schutzfeld.

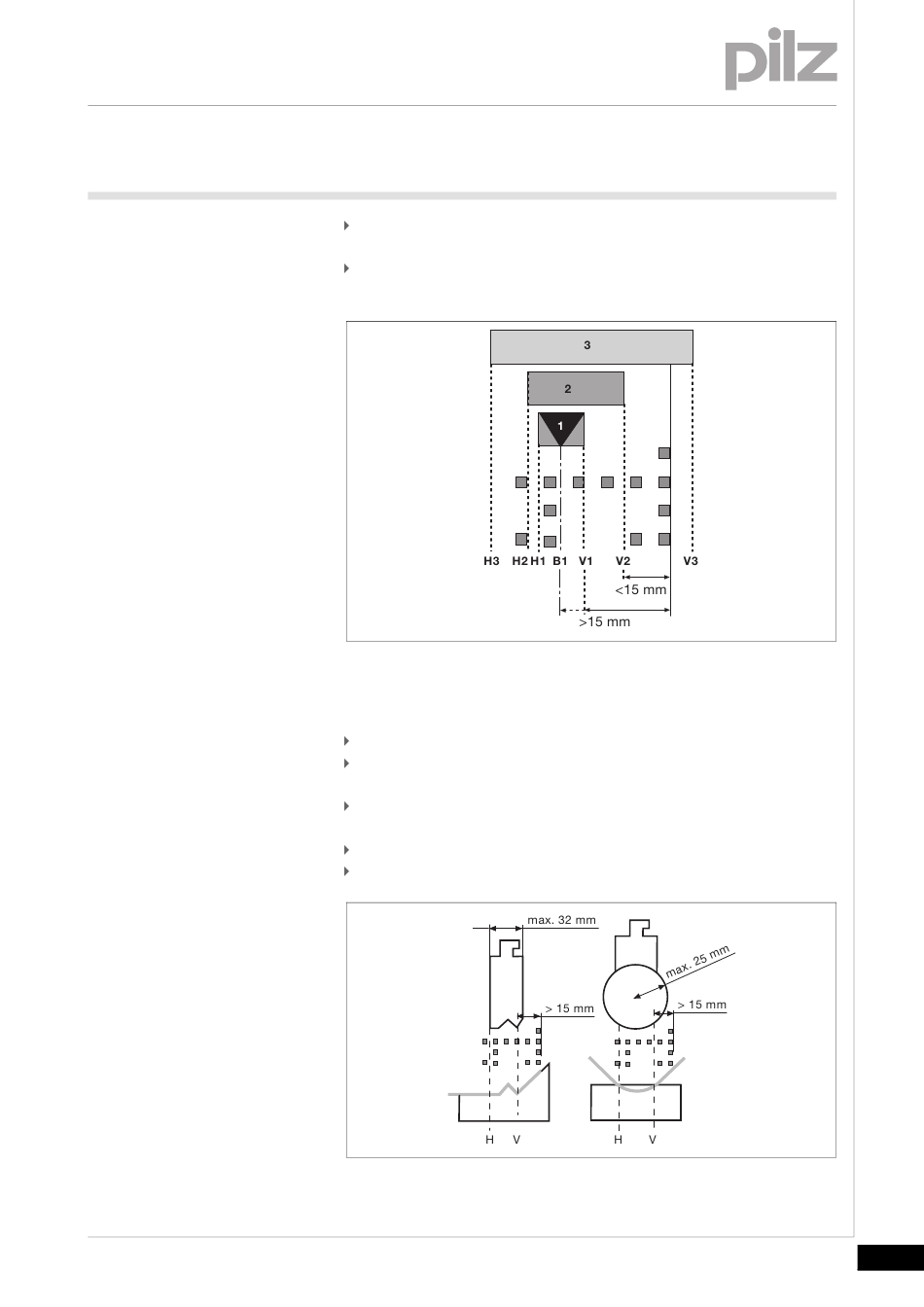

Fig. 7-13: Einteilung der Werkzeuge in Werkzeugklassen
Werkzeugklasse 1
Die Kontur dieser Werkzeuge wird vom PSENvip vollständig erfasst.
Die vordere (V1 oder B1) und hintere (H1 oder B1) Biegelinie befinden
sich innerhalb des Schutzfeldes.
Die vorderen Segmente des Schutzfeldes sind mindestens 15 mm
von der vorderen Biegelinie entfernt.
Diese Werkzeuge werden normgerecht abgesichert.
Beispiel:
Fig. 7-14: Beispiel für Werkzeugklasse 1
7-15
