6
Verdrahtung
6.2
Anschlüsse
6.2.2
Sender
6- Funktion_Geraete_Sender_Stecker
Sender
Verdrahtung_Anschluss_Sender
PIn-Nr.
Bezeichnung
1
24 V DC
2
TRM_SYNC
3
0 V
4
TRM_ON
Shield
Kabelschirm
6.2.3
Versorgungsspannung
Versorgungsspannung
6- Verdrahtung_Anschluss_Versorgungsspannung
6.2.4
Verbindung zwischen Sender und Empfänger
Verbindung zwischen Sender und Empfänger
6- Verdrahtung_Anschluss_Verbildung_Sender_Empfaenger
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
6-6
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

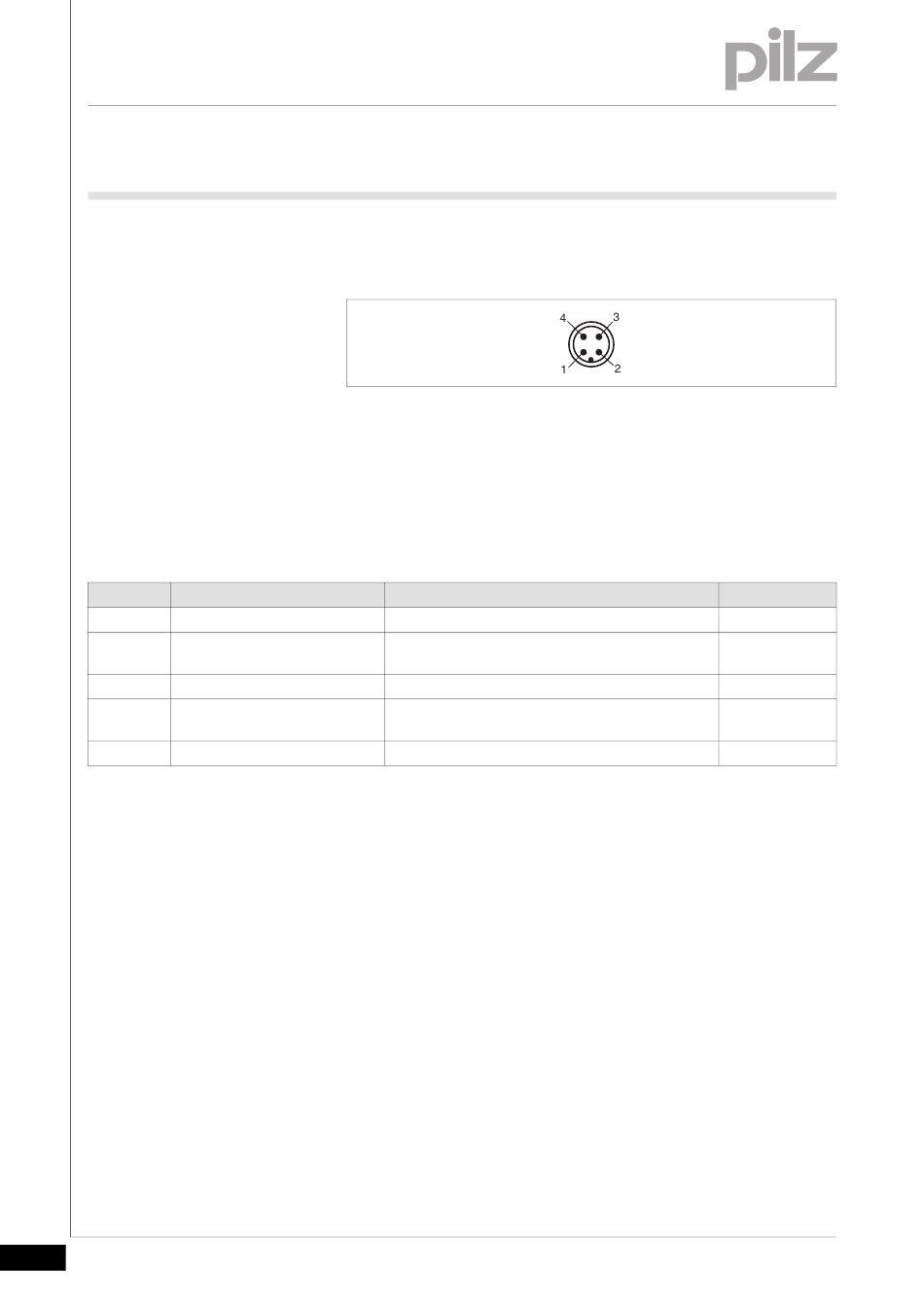

Der Sender verfügt an der Oberseite über einen 4-poligen M12-Stecker.
Fig. 6-5:
Pin-Belegung des Senders
Der Sender wird über ein 4-poliges Kabel angeschlossen. Die Kabelen-
den der vorkonfektionierten Kabel von Pilz sind farblich gekennzeichnet.
Die Codierung entnehmen Sie der nachfolgenden Tabelle.
Anschlussbelegung M12-Stecker X3 des Senders
Beschreibung
Eingang, Versorgungsspannung 24 V DC
Eingang, Signal zur Steuerung der Intensität der
Lichtquelle
Eingang, Versorgungsspannung 0 V
Eingang, Signal zum Ein- und Ausschalten der Licht-
quelle
Die Versorgungsspannung des Empfängers und Senders wird über das
8-polige bzw. 4-polige Anschlusskabel geführt.
Die Signale TRM_ON und TRM_SYNC werden über den Schaltschrank
rangiert.
Farbe
braun
weiß
blau
Schwarz
