4
Funktionsbeschreibung
4.5
Schutzfeldmodi
4.5.3
Schutzfeldmodus Anschlag
4- Funktion_Schutzfeldmodus_Anschlag
Schutzfeldmodus Anschlag
Sicherheit_Warnung_Quetschen_Anschlag
4.5.4
Schutzfeldmodus Kastenbiegen mit Anschlag
4- Funktion_Schutzfeldmodus_Kastembiegen_mit_Anschlag
Schutzfeldmodus Kastenbiegen mit Anschlag
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Beim Schutzfeldmodus Anschlag sind die hinteren Segmente des
Schutzfeldes ausgeblendet. Dieser Schutzfeldmodus wird angewendet,
wenn der hintere Anschlag bis in die Nähe der Biegelinie reicht. Eine Un-
terbrechung der hinteren Segmente ist zu erwarten und führt zu keinem
Stopp des Pressenhubs.
Bei Unterbrechung der vorderen und mittleren Segmente des Schutzfel-
des wechseln die OSSD in den AUS-Zustand.

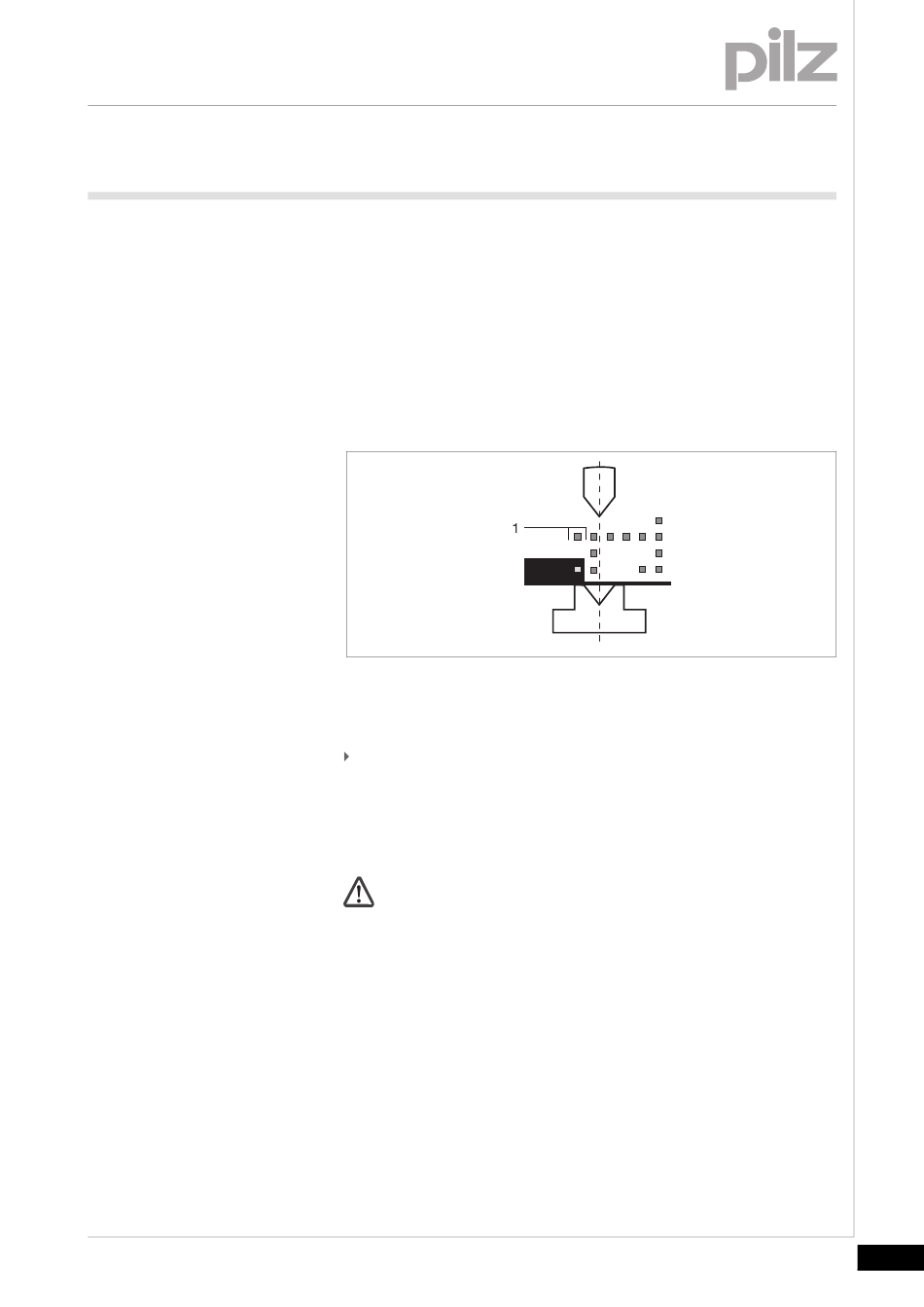

Fig. 4-15:
Schutzfeldmodus Anschlag
1: hintere Segmente des Schutzfeldes ausgeblendet
Der Schutzfeldmodus Anschlag ist nur für einen Pressenhub aktiv und
muss vor Ausführung vom Bediener quittiert werden.
WARNUNG!
Quetschen und Einklemmen der Finger oder Hände!
Beim Schutzfeldmodus Anschlag sind die hinteren Segmente
des Schutzfeldes ausgeblendet.
Im Bereich der Biegelinie besteht erhöhte Gefahr durch Quet-
schen und Einklemmen von Fingern oder Händen.
Achten Sie auf die richtige Handhabung des Werkstücks (siehe
Kapitel 3, "Sicherheit").
Beim Schutzfeldmodus Kastenbiegen mit Anschlag sind die hinteren
und vorderen Segmente des Schutzfeldes ausgeblendet. Dieser Schutz-
feldmodus wird angewendet bei Werkstükken, die mehrfach gebogen
4-25
