7 Inbetriebnahme
7.2 Erstinbetriebnahme
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_3_nicht_mittig
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_4
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_5_nicht_mittig
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Verstellen Sie die Richtung des Empfängers wie im Abschnitt "Ver-
stellrichtungen von Sender und Empfänger" beschrieben.
Nehmen Sie die Justageschablonen ab.
Das korrekte Justagebild auf dem Display sieht dann aus wie in der fol-
genden Abbildung gezeigt:
Die Biegelinie sollte sich auf der vertikalen Hilfslinie befinden.
Die Werkzeugspitze sollte an der horizontalen Hilfslinie ausgerichtet
sein (Die horizontale Hilfslinie befindet sich fest in der Mitte des Be-
reichsbalkens (siehe Abschnitt "Justage bei Werkzeugwechsel
durchführen").

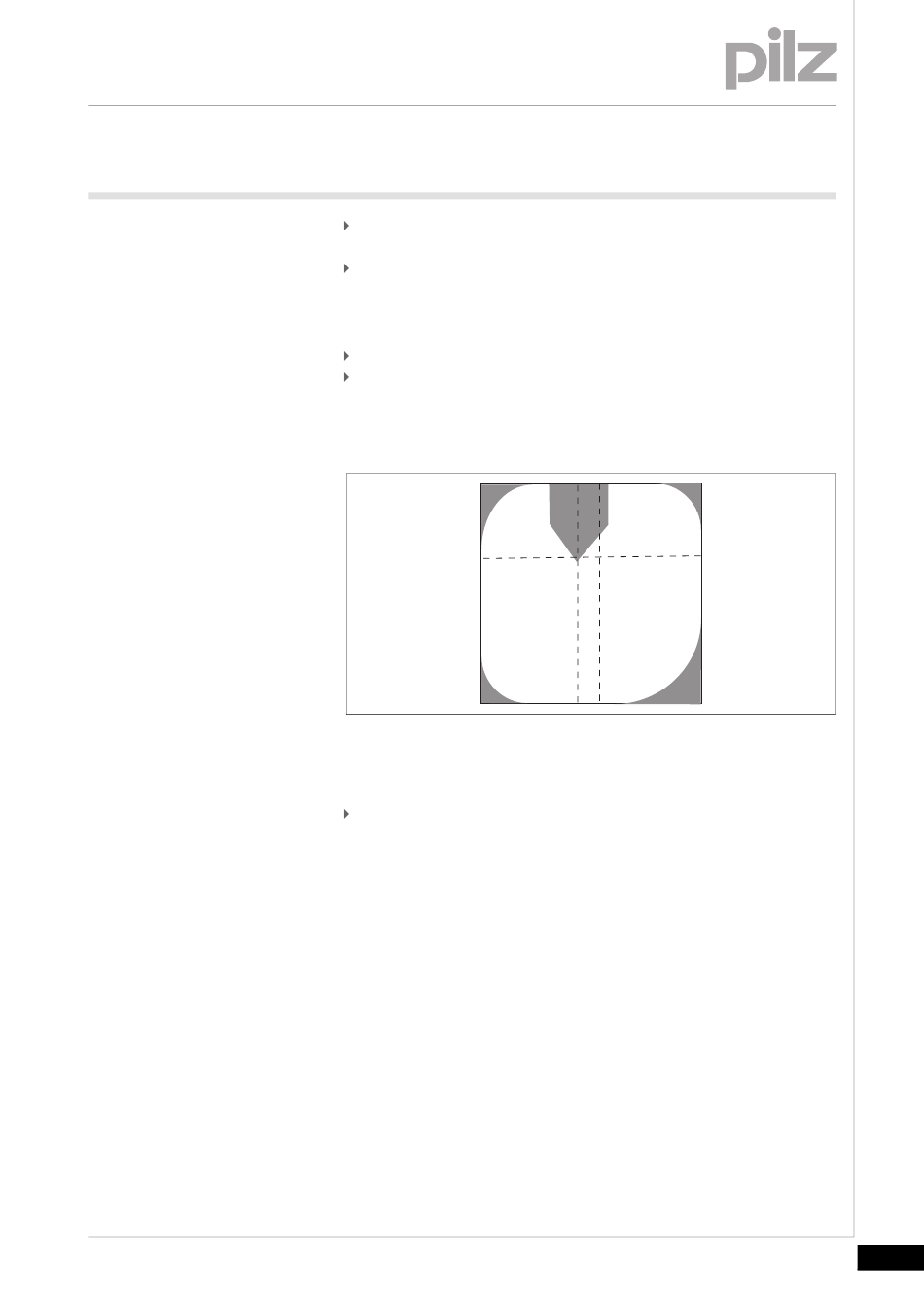

Fig. 7-9: Korrektes Justagebild
Wählen Sie die <ENTER>-Taste.
In das Display ist ein Hilfsrahmen eingeblendet. Der Hilfsrahmen sollte
bis auf Bereiche um die Werkzeugspitze frei von Objekten sein. Die fol-
gende Abbildung zeigt ein zulässiges und ein nicht zulässiges Justage-
bild.
Bei nicht zulässiger Justage (rechte Abbildung) wird zusätzlich die Mel-
dung Out of range eingeblendet.
7-11
