7
Inbetriebnahme
7.3
Justage bei Werkzeugwechsel
Inbetriebnahme_Justage_bei_Werkzeugwechsel_durchführen_2
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
7-18
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
2. Möglichkeit:
Drücken Sie die Taste

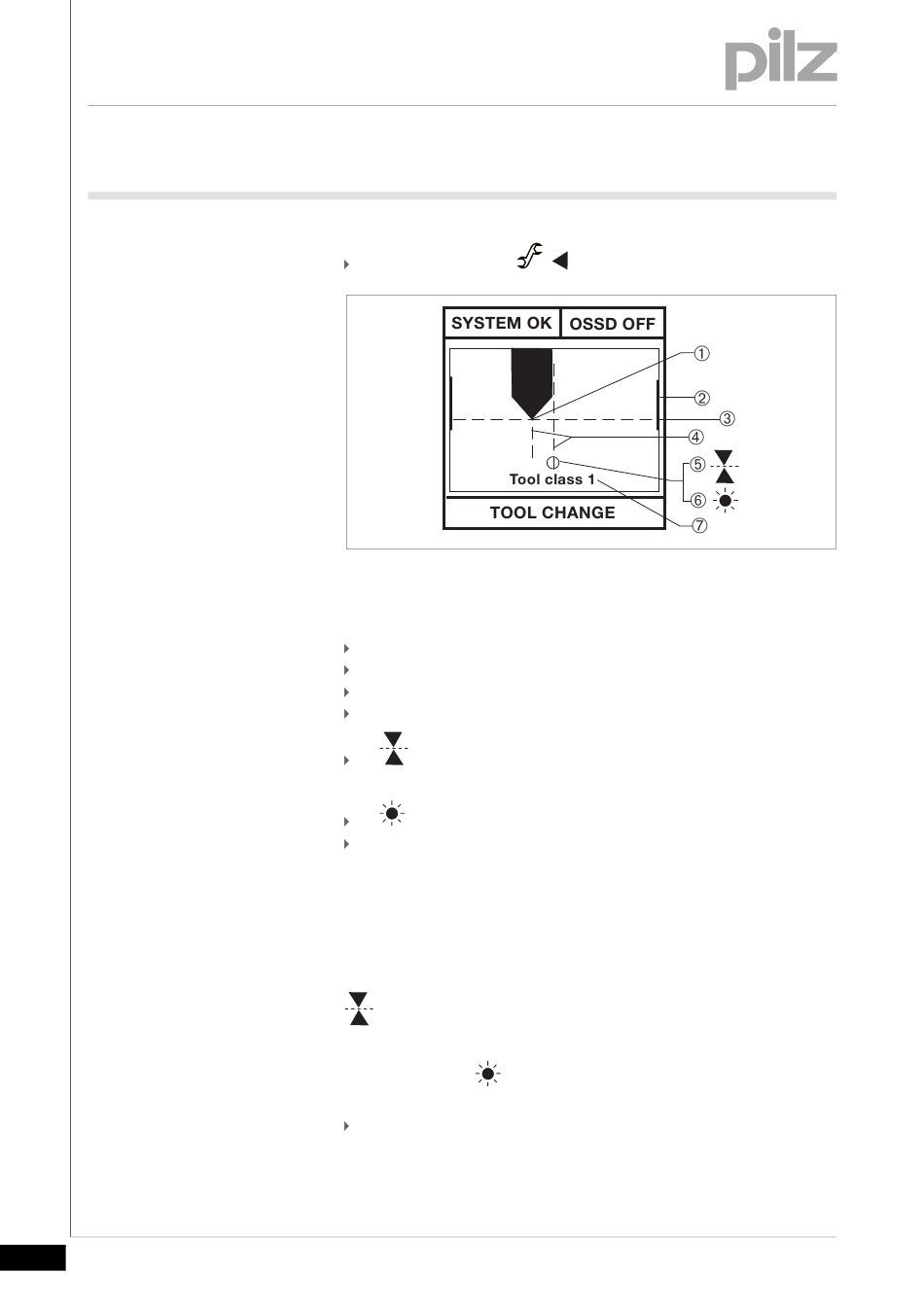

Fig. 7-18:
Menü Werkzeugwechsel
1: Werkzeugspitze
2: Bereichsbalken
3: Justagelinie
4: mittlere und hintere Biegelinie
5:
kein Werkzeug erkannt oder vertikale Position der Werkzeug-
spitze außerhalb des Bereichsbalkens
6:
Empfänger wird vom Sender nicht richtig ausgeleuchtet
7: erkannte Werkzeugklasse
Die Justagelinie wird automatisch an die Werkzeugspitze herangeführt.
Die vertikale Position der Werkzeugspitze muss sich innerhalb des Be-
reichsbalkens befinden. Wenn sich die Justagelinie am oberen oder un-
teren Ende des Bereichsbalkens befindet, dann erscheint das Symbol
.
Wenn das Symbol
auf dem Display erscheint, dann liegt ein Pro-
blem mit der Ausleuchtung des Empfängers durch den Sender vor:
Prüfen Sie die korrekte Ausrichtung von Sender und Empfänger. Der
Beleuchtungskreis muss den Empfänger voll umfassen. Richten Sie
den Sender eventuell neu aus (siehe Abschnitt "Sender ausrichten").
(
), um den Tool Change zu starten.
