4
Funktionsbeschreibung
4.4
Beschreibung der Geräte
][Funktionsbeschreibung_BA_Zusatz Einschalttest
4.4.3.3
LED
4- Funktion_Geraete_Empfaenger_LED_OSSD
LED
Funktion_Geraete_Empfaenger_LED_RL_D_Abbildung
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Ausgeschaltete Ausgänge werden mit regelmäßigen Einschalttests ge-
prüft.
Testimpulse für ausgeschaltete Ausgänge: siehe Techn. Daten
Ausgeschaltete Ausgänge werden für die Dauer des Testimpulses
eingeschaltet.
Die Last darf durch den Test nicht einschalten.
Test auf Querschluss
Es wird regelmäßig ein Querschlusstest zwischen den Ausgängen
durchgeführt.

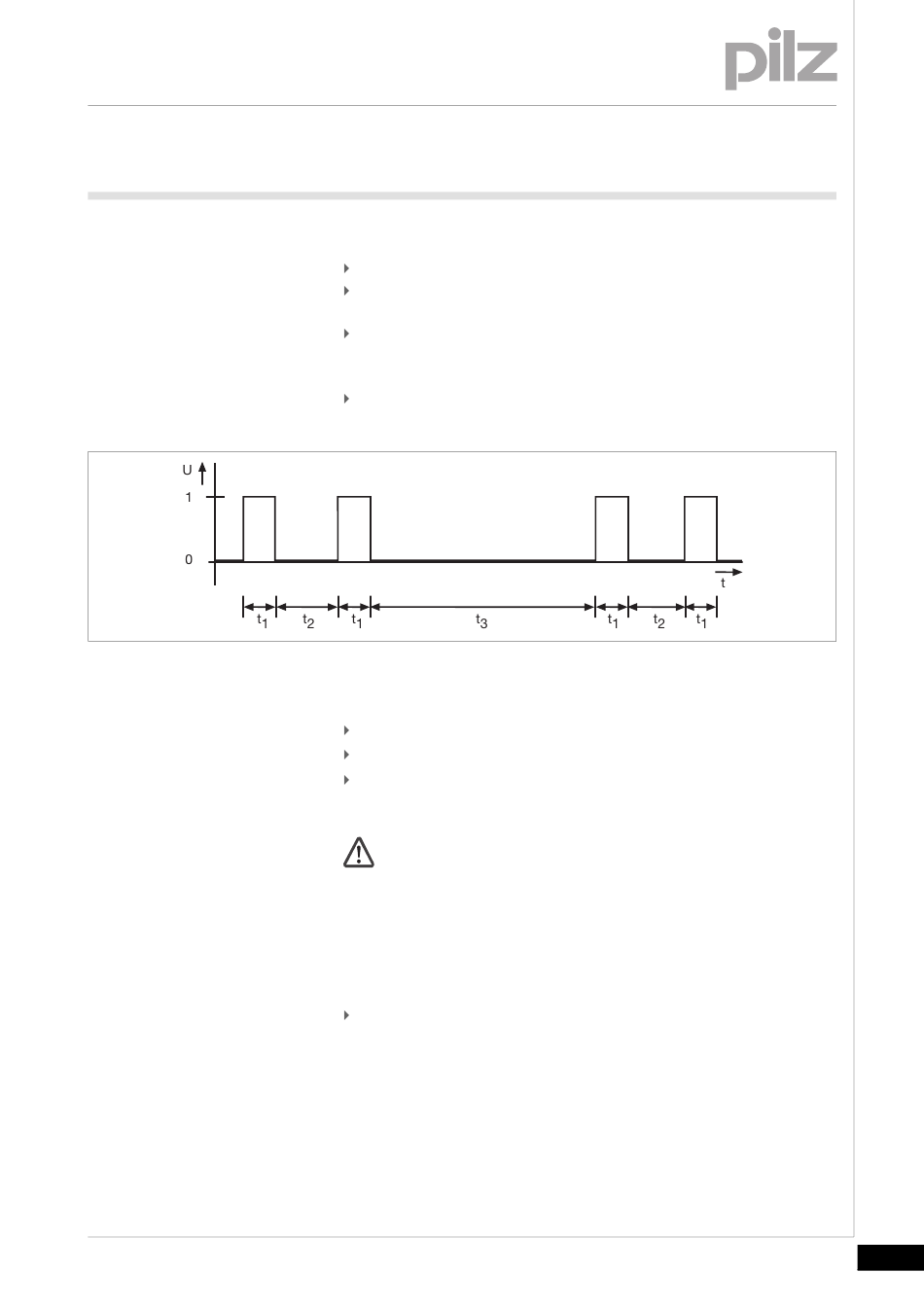

Fig. 4-8:
Testimpulse
Legende:
: Impulsdauer des Einschalttests (40 μs)
t
1
: Wiederholdauer des Einschalttests (100 μs ... 3 ms)
t
2
t
: Zykluszeit des Einschalttests (30 s ... 5 min)
3
WARNUNG!
Beachten Sie bitte unbedingt die Impulsdauer, Wiederholdauer
und Zykluszeit der Einschalttests bei der Beschaltung eines
Ausgangs mit Kapazitäten. Andernfalls kann die Last unbeab-
sichtigt einschalten.
OSSD
Die LED OSSD am Empfänger zeigt den Zustand des Schutzfeldes
an.
grün: das Schutzfeld ist frei
rot: das Schutzfeld ist unterbrochen
4-15
