Funktionsbeschreibung
4.7
Systemablauf
4.7.2

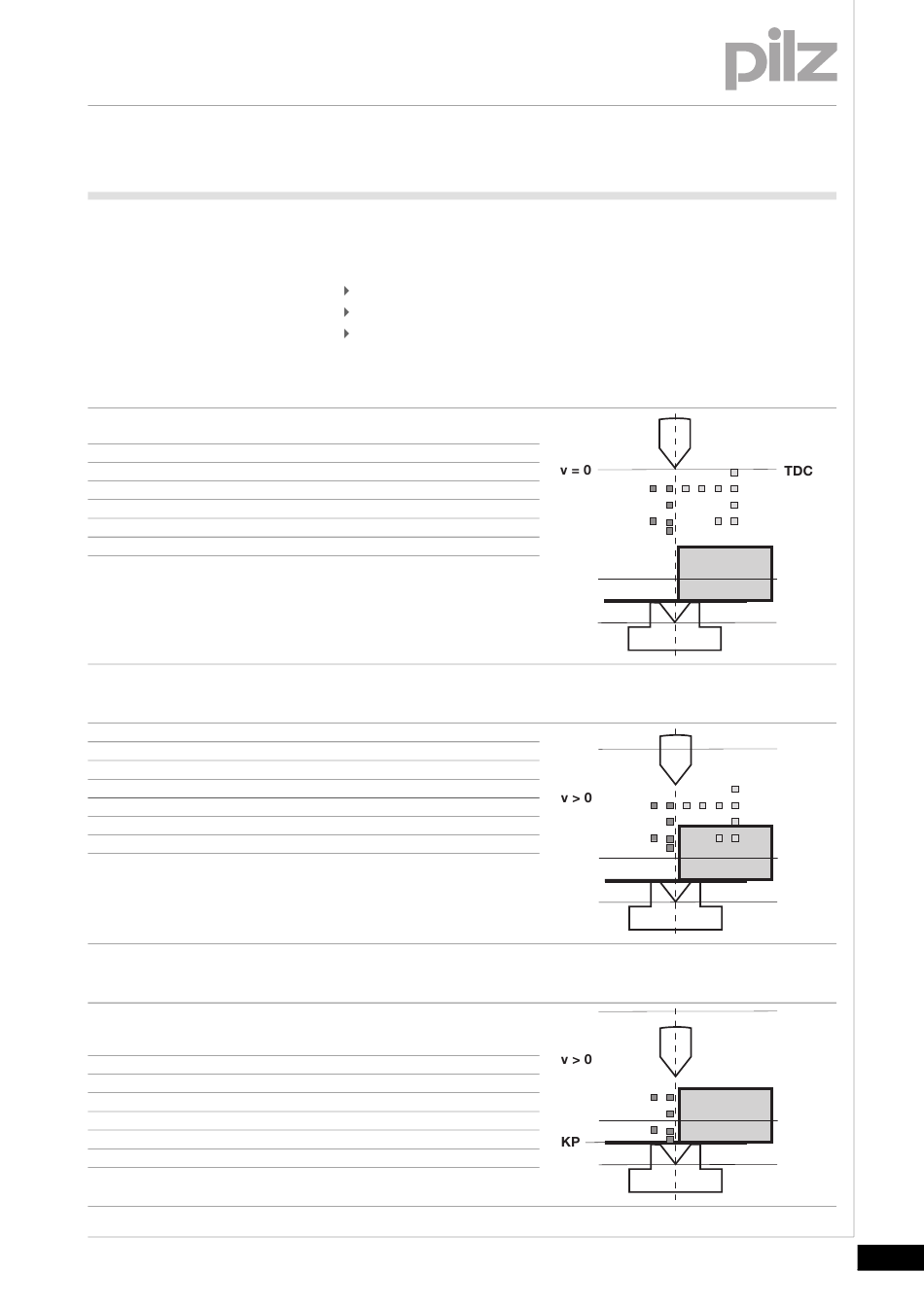

Systemablauf im Pressenhub Kastenbiegen
Systemablauf im Pressenhub Kastenbiegen
4- Funktion_Systemablauf_Pressenhub_Kastenbiegen_Muting
Zustand
Fußtaster
System-Init
OSSD
Schutzfeld
Mute 1/2
Dynamisches Muting
Zustand
Fußtaster
System-Init
OSSD
Schutzfeld
Mute 1/2
Dynamisches Muting
Zustand
Fußtaster
System-Init
OSSD
Schutzfeld
Mute 1/2
Dynamisches Muting
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Eingänge PSENvip Empfänger:
Schutzfeldmodus 1 = 0
Schutzfeldmodus 2 = 1
Quittierung reduziertes Schutzfeld = Taster drücken und wieder los-
lassen
1
Presse steht im oberen Umkehr-
punkt
0
1
0
frei
0
inaktiv
2
Abwärtsbewegung
1
0
1
frei
1
inaktiv
3
Abwärtsbewegung
Vorauseilendes Messfeld berührt
Blech (Klemmpunkt)
1
0
1
frei
1 -> 0
Start
