Inbetriebnahme
7.3
Justage bei Werkzeugwechsel
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
7-16
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Werkzeugklasse 2
Die Kontur dieser Werkzeuge wird vom PSENvip vollständig erfasst.
Die vordere (V2) und hintere (H2) Biegelinie befinden sich innerhalb
des Schutzfeldes.
Die vorderen Segmente des Schutzfeldes sind weniger als 15 mm von
der vorderen Biegelinie entfernt.
Diese Werkzeuge werden nicht normgerecht abgesichert.
Beispiel:

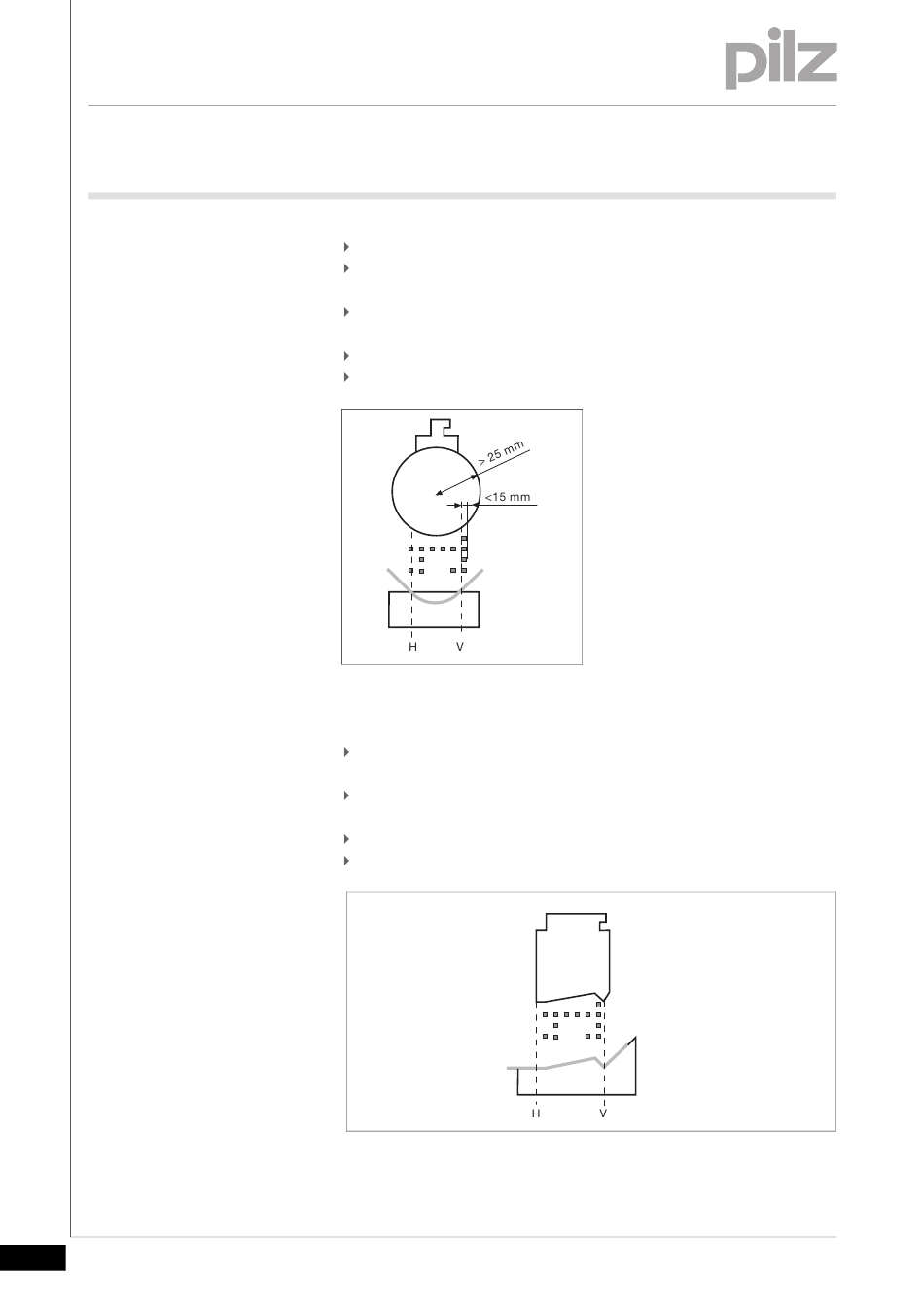

Fig. 7-15:
Beispiel für Werkzeugklasse 2
Werkzeugklasse 3
Die Kontur dieser Werkzeuge wird vom PSENvip nicht vollständig er-
fasst.
Vordere (V3) und/oder hintere (H3) Biegelinie befinden sich nicht in-
nerhalb des Schutzfeldes.
Diese Werkzeuge werden nicht normgerecht abgesichert.
Beispiel:
Fig. 7-16:
Beispiel für Werkzeugklasse 3
