4 Funktionsbeschreibung
4.2 Schutzfeld
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
2. Das vorauseilende Messfeld berührt das Werkstück. Die Ausgänge
Mute1 und Mute2 am Empfänger werden = 0 gesetzt.
3. Das Schutzfeld wird mit Hilfe des vorauseilenden Messfelds stationär
am Klemmpunkt auf dem Werkstück gehalten. Die Segmentaufteilung
wird für den dynamischen Mutingprozess optimiert.
4. Die jeweils oberen Segmente werden vor dem Eintauchen des Ober-
werkzeugs in das Schutzfeld deaktiviert.
WICHTIG
Erst ab einem Restspalt von 6 mm darf die Sicherheitsfunktion
von der Steuerung überbrückt werden.

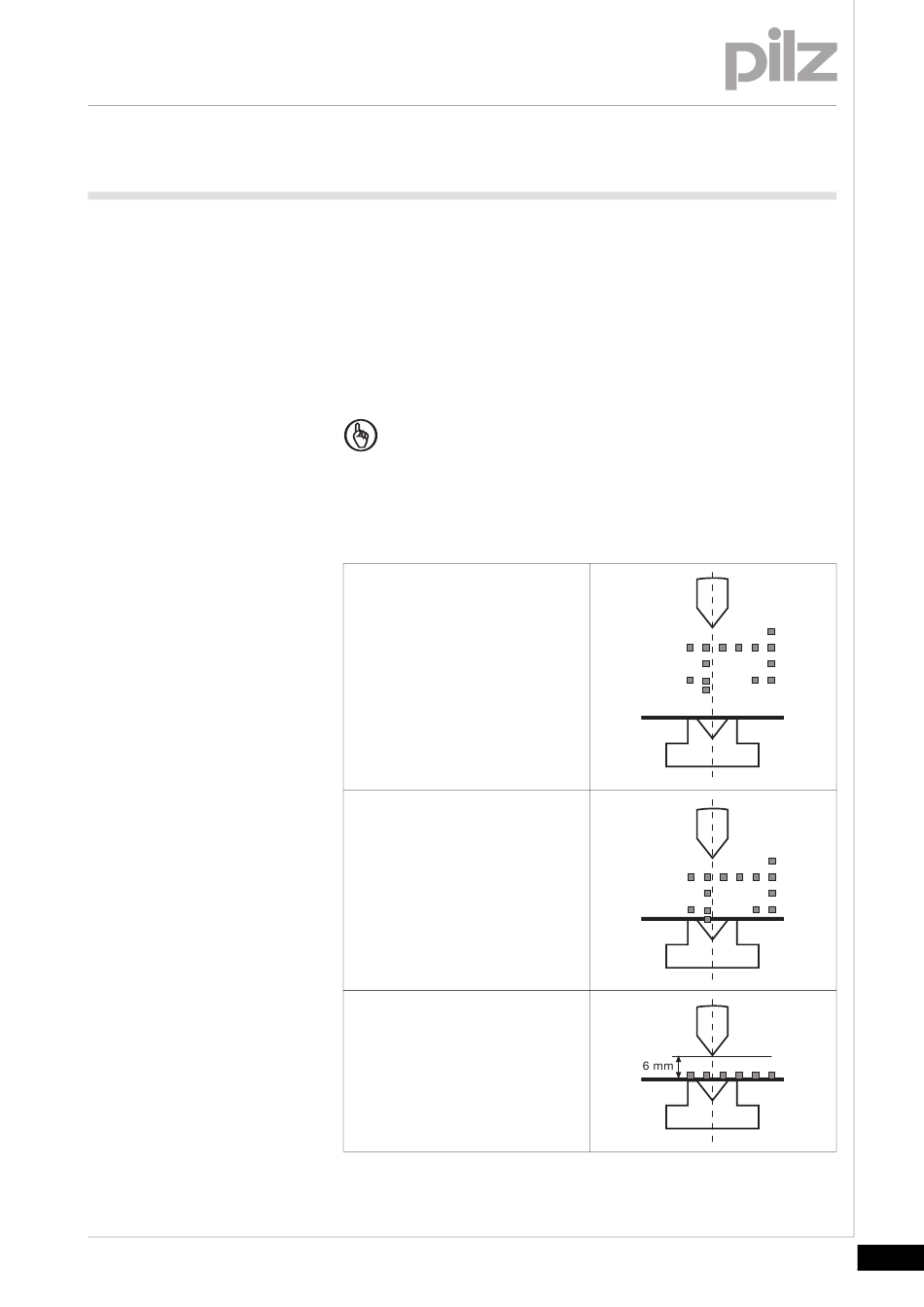

Signalzustände der Ausgänge Mute1/Mute2 und OSSD1/OSSD2
volles Schutzfeld aktiv
OSSD1/ OSSD2 = 1
Mute1/Mute2 = 1
volles Schutzfeld aktiv
vorauseilendes Messfeld berührt
Blech
OSSD1/ OSSD2 = 1
Mute1/Mute2 = 1 -> 0
Restspalt = 6mm
OSSD1/ OSSD2 = 1 -> 0
Mute1/Mute2 = 0
