4
Funktionsbeschreibung
4.4
Beschreibung der Geräte
Beschreibung der Geräte
4.4
4.4.1
4-
Beschreibung der Geräte
4400
Überblick
Überblick
4- Funktion_Geraete_Sender_Empfaenger
Funktion_Geraete_Sender_Empfaenger_RL_D
4.4.2
Sender
4- Funktion_Geraete_Sender_Stecker
Sender
4.4.2.1
Eingänge
Eingänge
4- Funktion_Geraete_Sender_Eingang_TRM_ON_TRM_SYNC
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Sender und Empfänger bilden eine Einheit. Der Empfänger enthält alle
notwendigen Ein- und Ausgänge für die Kommunikation mit der CNC-
Steuerung, der Sicherheitssteuerung, dem Sender und der Abkantpres-
se. Der Sender enthält lediglich Eingänge für die Steuerung der Licht-
quelle.

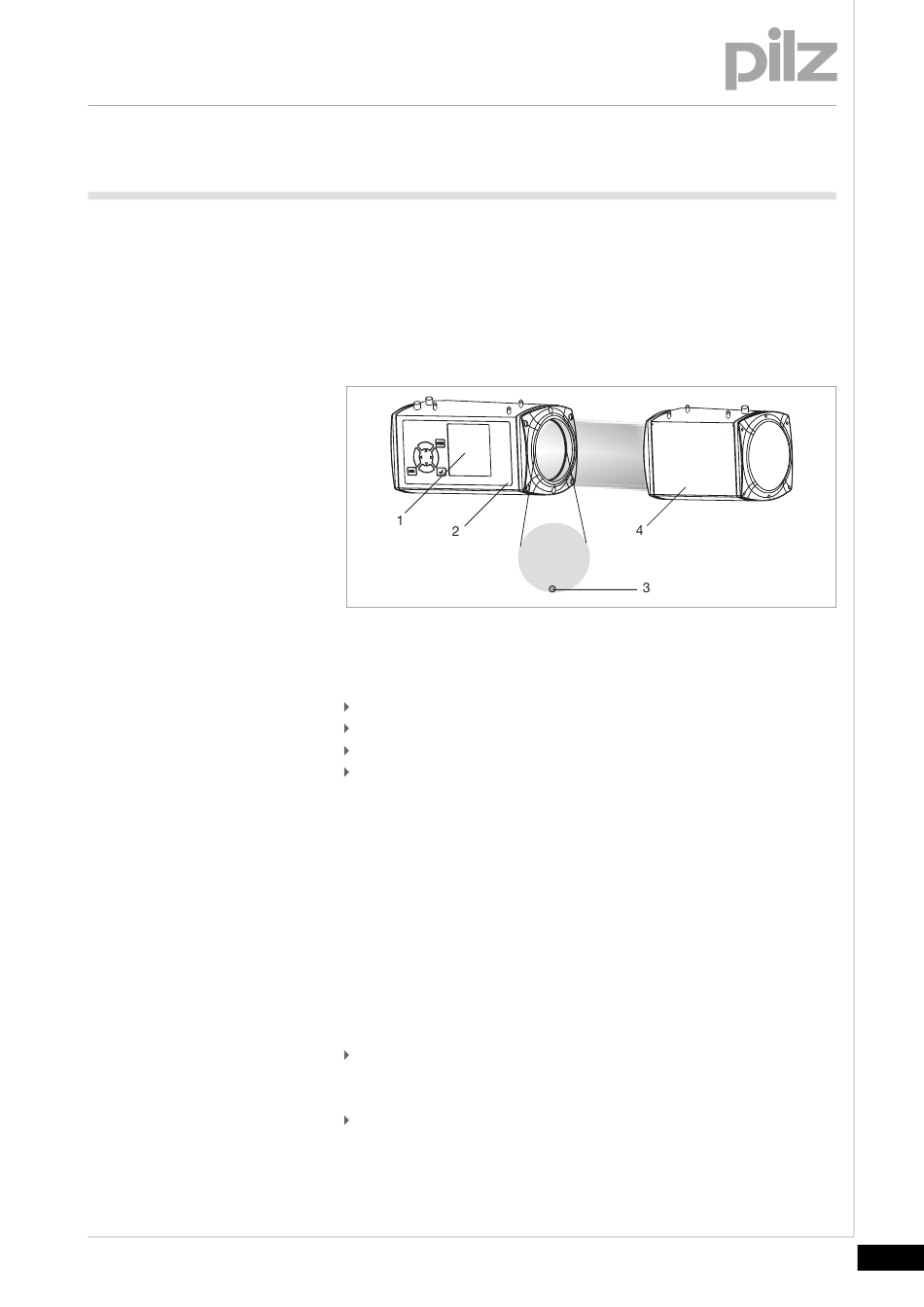

Fig. 4-7:
Sender und Empfänger
1: Display
2: Empfänger
3: LED: OSSD-Zustand
4: Sender
Der Sender verfügt an der Oberseite über einen 4-poligen M12-Stecker.
Der Empfänger steuert über diese Standard-Eingänge die Lichtquelle
des Senders. Der Anwender hat auf diese internen Signale keinen Ein-
fluss.
TRM_ON
Mit diesem Signal schaltet der Empfänger die Lichtquelle des Sen-
ders ein und aus.
TRM_SYNC
Mit diesem Signal steuert der Empfänger die Intensität der Lichtquel-
le des Senders.
4-11
