Funktionsbeschreibung
4.2
Schutzfeld
4.2.2
Pressenhub Standard mit Unterbrechung
4- Funktion_Pressenhub_mit_Unterbrechung_dyn_mute
Pressenhub Standard mit Unterbrechung
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
4-8
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Die Signalzustände der Ausgänge Mute1/Mute2 und OSSD1/OSSD2 bei
Unterbrechung des Schutzfeldes durch seitlichen Eingriff oder Unter-
brechung des vorauseilenden Messfeldes vor Erreichen des Blechs sind
im Abschnitt "Pressenhub Standard mit Unterbrechung" beschrieben.
Es ist zu unterscheiden zwischen
Unterbrechung des vorauseilenden Messfelds
und
seitlichen Eingriff bei vollem Schutzfeld und bei reduziertem Schutz-
feld während des dynamischem Muting

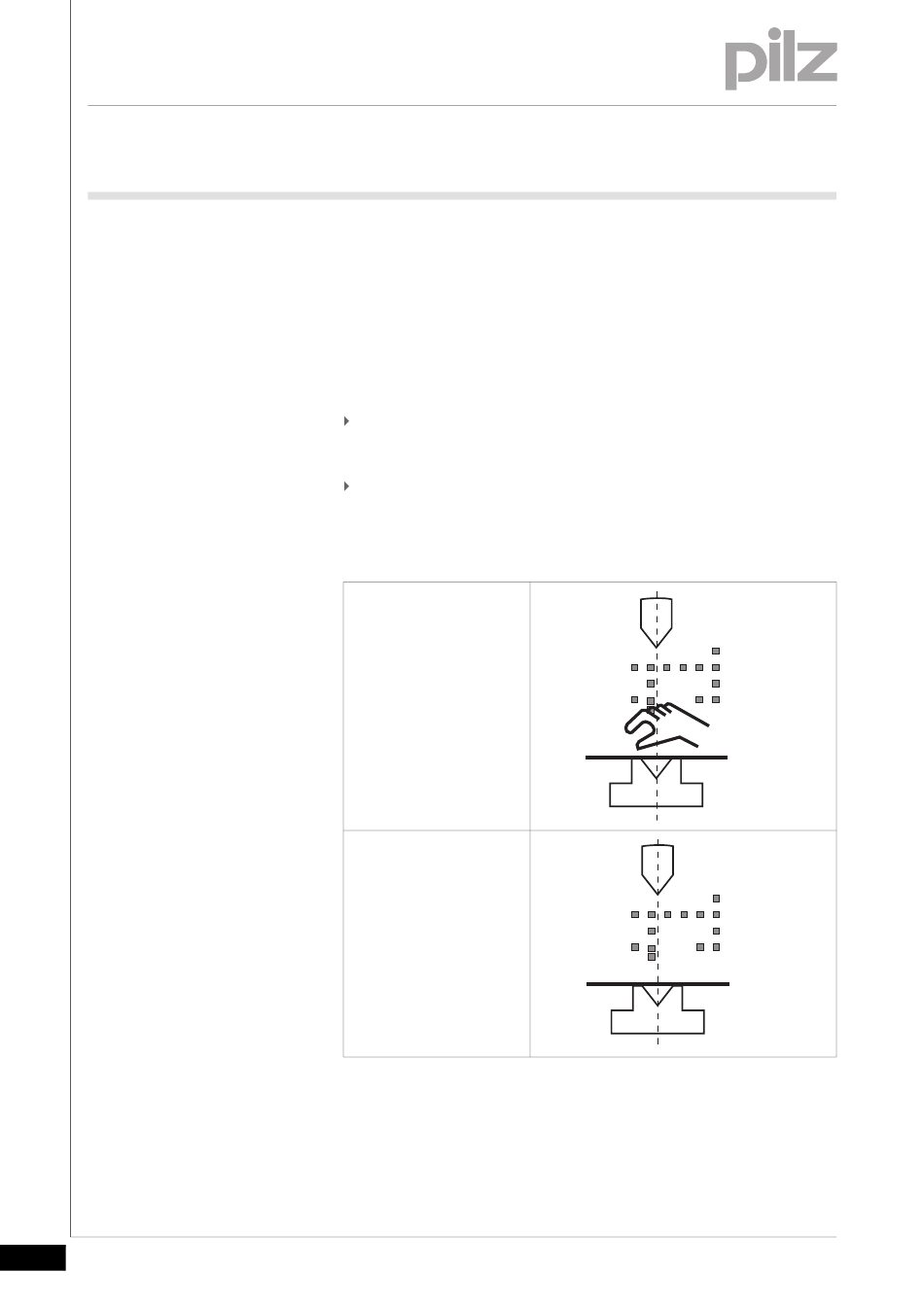

Unterbrechung des vorauseilenden Messfelds
1
Abwärtsbewegung
Objekt unterbricht vorausei-
lendes Messfeld, startet dy-
namisches Muting
OSSD1/OSSD2 = 1
Mute1/Mute2 = 1 -> 0
Steuerung leitet Stopp der
Presse ein, Messfeld wurde
nicht an erwarteter Position
(Klemmpunkt) unterbrochen
2
Oberwerkzeug bewegt sich
um Nachlaufweg weiter.
Schutzfeld unterbrochen.
Objekt wird entfernt.
Schutzfeld wieder frei. Fort-
setzen des Pressenhubs
möglich.
