4
Funktionsbeschreibung
4.2
Schutzfeld
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

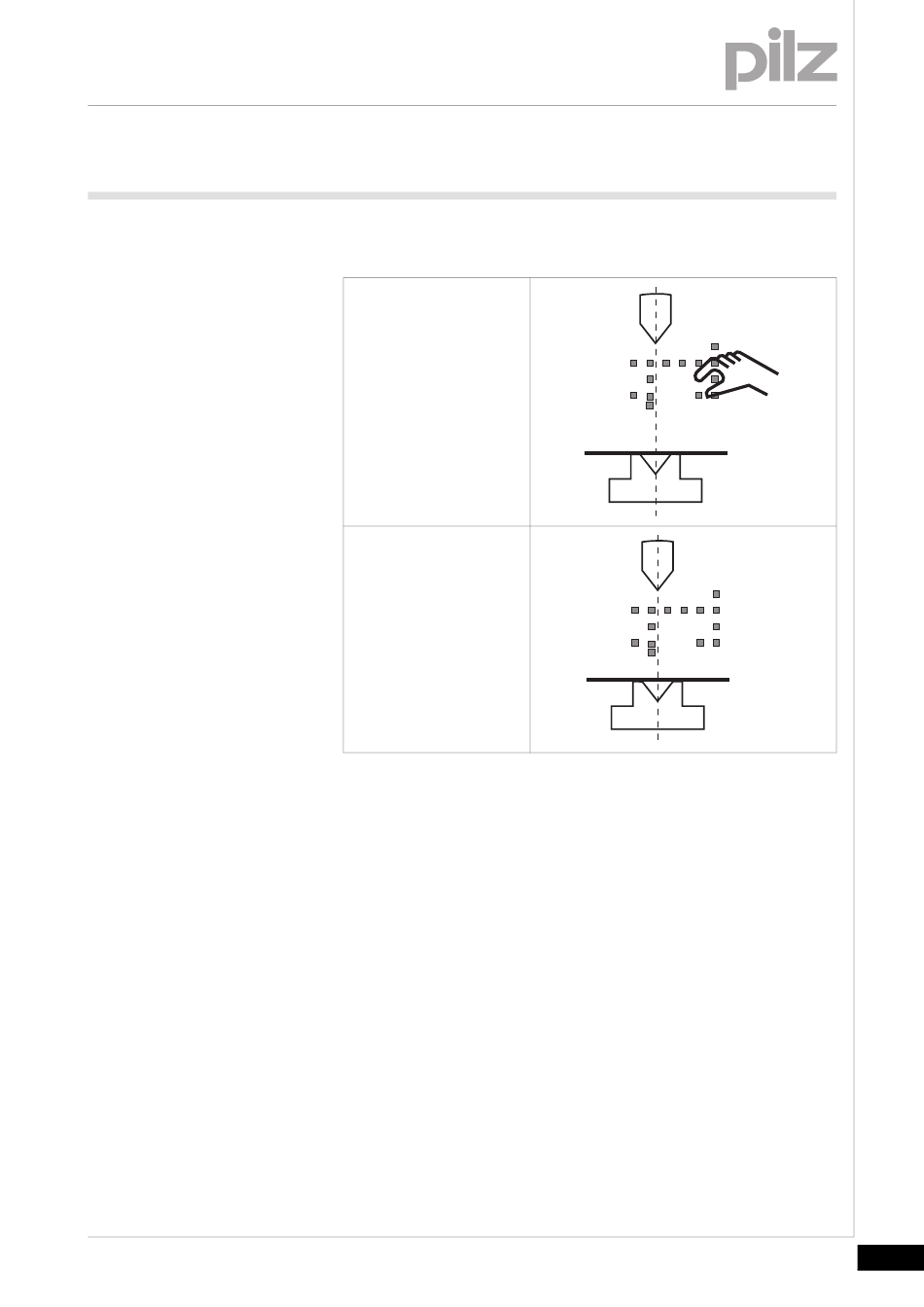

Seitlicher Eingriff bei vollem Schutzfeld oder bei reduziertem
Schutzfeld während des dynamischen Muting
1
Objekt unterbricht seitlich
das Schutzfeld:
OSSD1/OSSD2= 1 -> 0
Mute1/Mute2 = 1
Sicherheitssteuerung leitet
Stopp des Pressenhubs ein
2
Oberwerkzeug bewegt sich
um Nachlaufweg weiter.
Schutzfeld unterbrochen.
Objekt wird entfernt.
Schutzfeld wieder frei. Fort-
setzen des Pressenhubs
möglich.
4-9
