4 Funktionsbeschreibung
4.7 Systemablauf
Zustand
Fußtaster
System-Init
OSSD
Schutzfeld
Mute 1/2
Dynamisches Muting
Zustand
Fußtaster
System-Init
OSSD
Schutzfeld
Mute 1/2
Dynamisches Muting
4.7.3

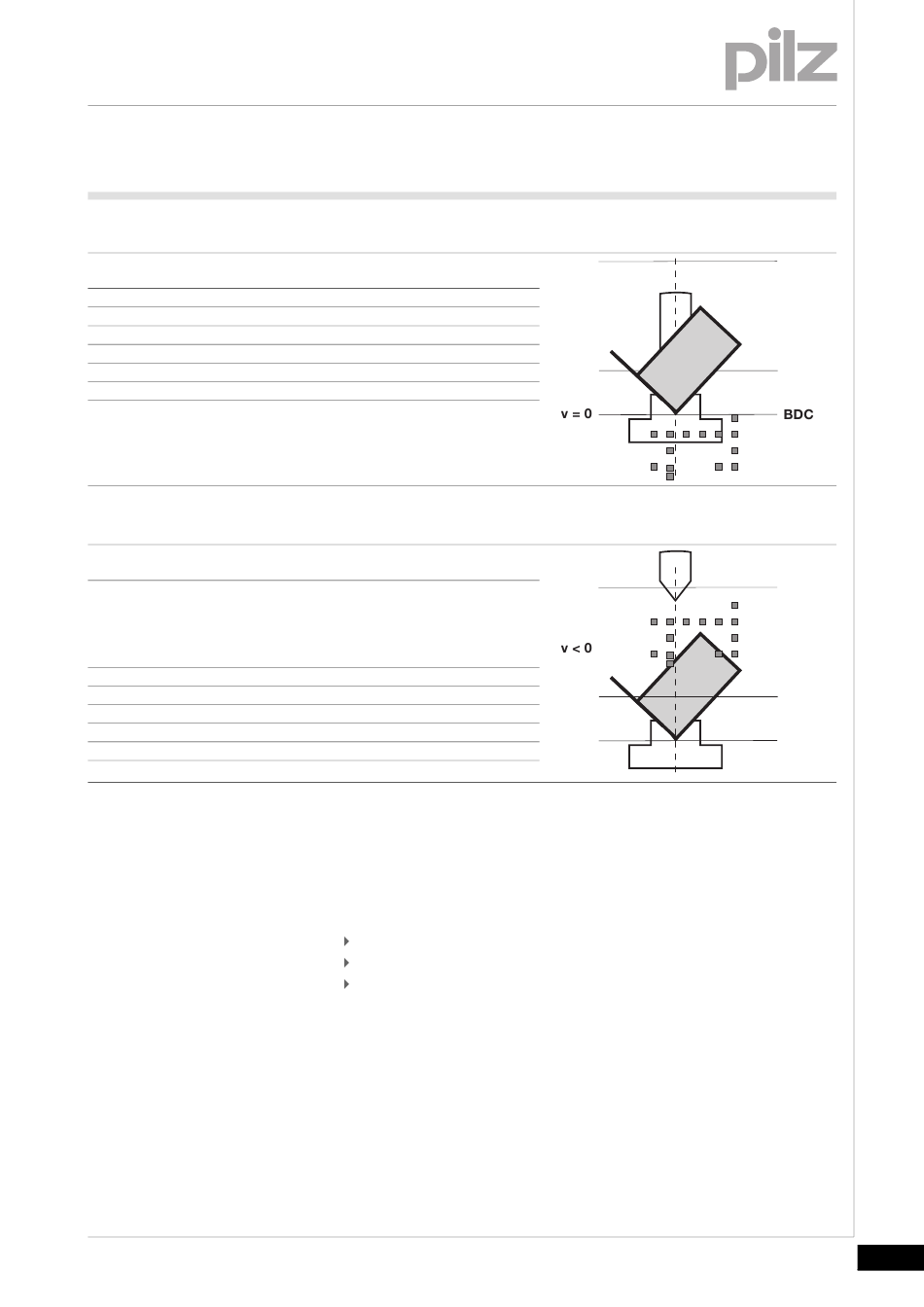

Systemablauf im Pressenhub mit Anschlag

Systemablauf im Pressenhub mit Anschlag 4- Funktion_Systemablauf_Pressenhub_mit_Anschlag
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
7
Presse steht im unteren Umkehr-
punkt
1
0
0
unterbrochen
0
inaktiv
8
Aufwärtsbewegung
vorauseilendes Messfeld wird frei
1
In der Regel fährt die Presse au-
tomatisch nach oben, der Bedie-
ner kann den Fußtaster
loslassen.
1
1 oder 0
frei oder unterbrochen
0 - > 1
inaktiv
weiter mit Schritt 1
Eingänge PSENvip Empfänger:
Schutzfeldmodus 1 = 1
Schutzfeldmodus 2 = 0
Quittierung reduziertes Schutzfeld = Taster drücken und loslassen
Der Systemablauf ist der gleiche wie beim Kastenbiegen. Beachten Sie,
dass beim Schutzfeldmodus Anschlag die hinteren Segmente des
Schutzfeldes ausgeblendet sind.
4-35
