Verdrahtung
6.2
Anschlüsse
Pin-Nr.
Bezeichnung
7
0 V
8
TRM_ON
Shield
Kabelschirm
Pin-Nr.
Bezeichnung
1
Acknowledge PSENvip -> PLC *) Ausgang, Gültigkeit der Werkzeugklasse bestätigen weiß
2
Power Off
PLC Ready *)
3
Quittierung
4
System-Init
5
OSSD2
6
Mute2
Tool class PSENvip -> PLC Bit 2
*)
7
0 V
8
TRM_SYNC
Shield
Kabelschirm
Verdrahtung_Anschluss_Empfänger_OSSD
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Beschreibung
Eingang, Versorgungsspannung 0 V
Ausgang, Signal zum Ein- und Ausschalten der
Lichtquelle des Senders
*) Verwendung bei der Kommunikation zwischen PSENvip und Sicher-
heitssteuerung.
Anschlussbelegung M12-Stecker X2 des Empfängers
Beschreibung
Eingang, aktiviert Betriebsart Einrichten
Eingang, Sicherheitssteuerung meldet Bereitschaft
für Kommunikation
Eingang, quittiert Ausführung eines Pressenhubs bei
reduziertem Schutzfeld
Eingang, die Presse befindet sich im oberen Um-
kehrpunkt
Ausgang, OSSD2
Ausgang, dynamisches Muting
Ausgang, sendet Werkzeugklasse Bit 2 an Sicher-
heitssteuerung
Eingang, Versorgungsspannung 0 V
Ausgang, Signal zur Steuerung der Intensität der
Lichtquelle des Senders
*) Verwendung bei der Kommunikation zwischen PSENvip und Sicher-
heitssteuerung.
Die beiden Sicherheitsausgänge OSSD1 und OSSD2 müssen getrennt
an die Sicherheitssteuerung der Maschine angeschlossen werden.
OSSD1 und OSSD2 dürfen nicht verbunden werden.

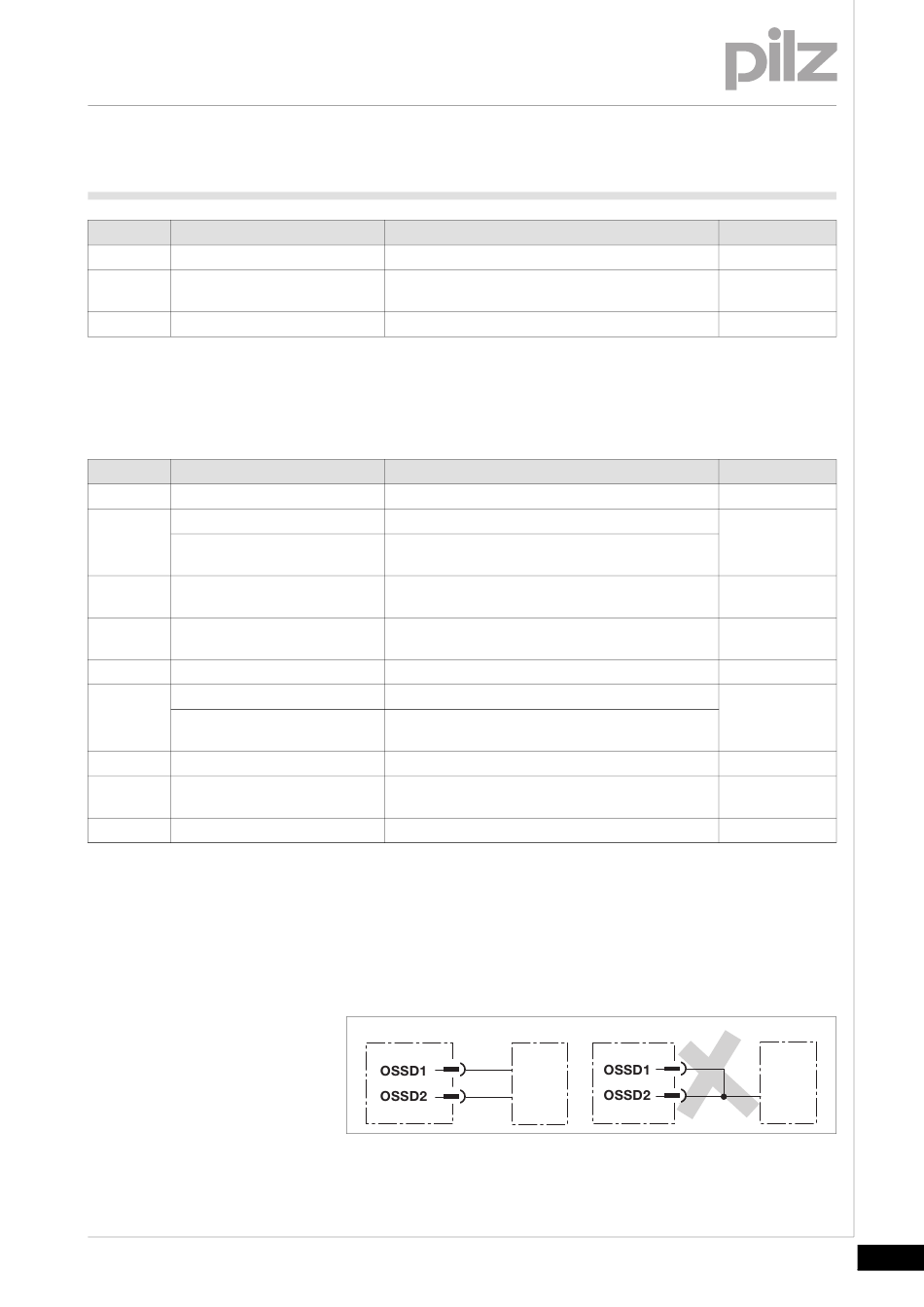

Fig. 6-4:
Zulässiger und unzulässiger Anschluss von OSSD1 und
OSSD2
Farbe
blau
rot
Farbe
braun
grün
gelb
grau
rosa
blau
rot
6-5
