Diagnose und Fehlerbehandlung
9.3
Menü DIAGNOSTICS
9- Diagnose_Menue_DIAGNOSTICS
Menü DIAGNOSTICS
9300
Menü DIAGNOSTICS
9.3
Diagnose_Menue_DIAGNOSTICS_RL_D_P
Diagnose_Menue_DIAGNOSTICS_Legende
9.3.1
Diagnoseblöcke und Diagnosedaten
Diagnoseblöcke und Diagnosedaten
9- Diagnose_Menue_DIAGNOSTICS_Diagnosebloecke
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
9-6
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Das Menü DIAGNOSTICS liefert dem Servicepersonal von Pilz weiter-
gehende Informationen zum Erkennen von Fehlern.
Drücken Sie die <MODE>-Taste.
Wählen Sie mit den Tasten
Drücken Sie die <ENTER>-Taste , um das Menü DIAGNOSTICS zu
öffnen.

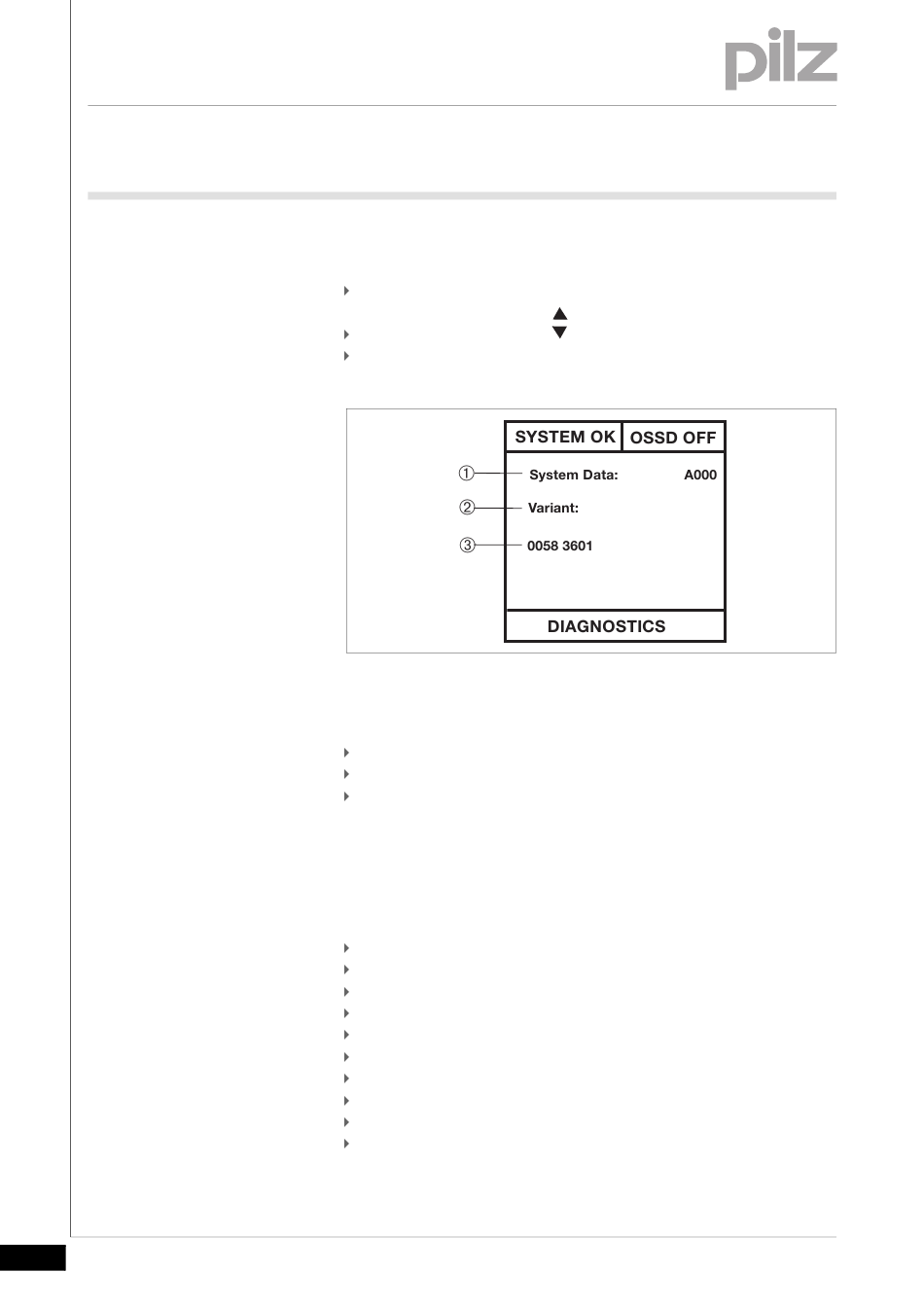

Fig. 9-2:
Anzeige der Diagnosedaten auf dem Display
1: Diagnoseblock
2: Diagnosedaten
3: Daten in hex
Der Diagnoseblock System Data (Systemdaten) enthält die folgenden
Diagnosedaten:
Variant: Die Variante des PSENvip
SW Version: Die Software-Version des PSENvip
Device Data: Gerätedaten
Configuration: Nachlaufweg
Tool Data: Werkzeugdaten
Error Statistic: Angaben zur Fehlerhäufigkeit
Thresholds: Angaben zum optischen System
Mod Limits: Angaben zum optischen System
Run Statistic: Angaben zum optischen System
Adjust Statistic: Angaben zum optischen System
das Menü DIAGNOSTICS.
