Funktionsbeschreibung
4.5
Schutzfeldmodi
Sicherheit_Warnung_Quetschen_Kastenbiegen_Anschlag
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
4-26
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
werden müssen, z. B. Kasten, und wenn der hintere Anschlag bis in die
Nähe der Biegelinie reicht. Eine Unterbrechung der vorderen und hinte-
ren Segmente ist zu erwarten und führt zu keinem Stopp des Pressen-
hubs.
Die mittleren Segmente des Schutzfeldes liegen hinter der Biegelinie.
Die Seitenwände des Kastens dürfen nicht in die mittleren Segmente
hineinragen.
Bei Unterbrechung der mittleren Segmente des Schutzfeldes wechseln
die OSSD in den AUS-Zustand.

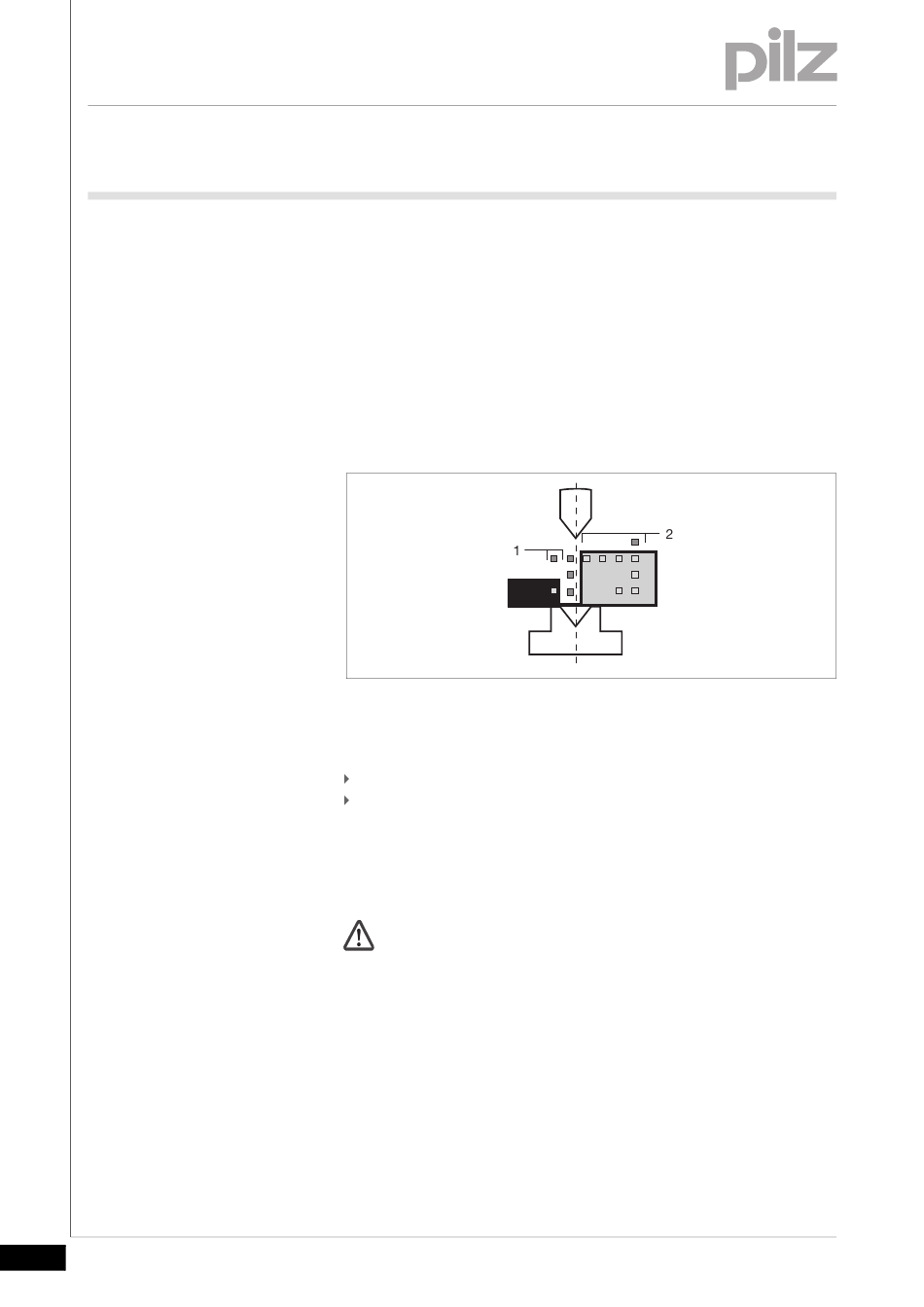

Fig. 4-16:
Schutzfeldmodus Kastenbiegen mit Anschlag
1: hintere Segmente des Schutzfeldes ausgeblendet
2: vordere Segmente des Schutzfeldes ausgeblendet
Der Schutzfeldmodus Kastenbiegen mit Anschlag ist nur für einen Pres-
senhub aktiv und muss vor Ausführung vom Bediener quittiert werden.
WARNUNG!
Quetschen und Einklemmen der Finger oder Hände!
Beim Schutzfeldmodus Kastenbiegen mit Anschlag sind die vor-
deren und hinteren Segmente des Schutzfeldes ausgeblendet.
Im Bereich der Biegelinie besteht erhöhte Gefahr durch Quet-
schen und Einklemmen von Fingern oder Händen.
Achten Sie auf die richtige Handhabung des Werkstücks (siehe
Kapitel 3, "Sicherheit").
