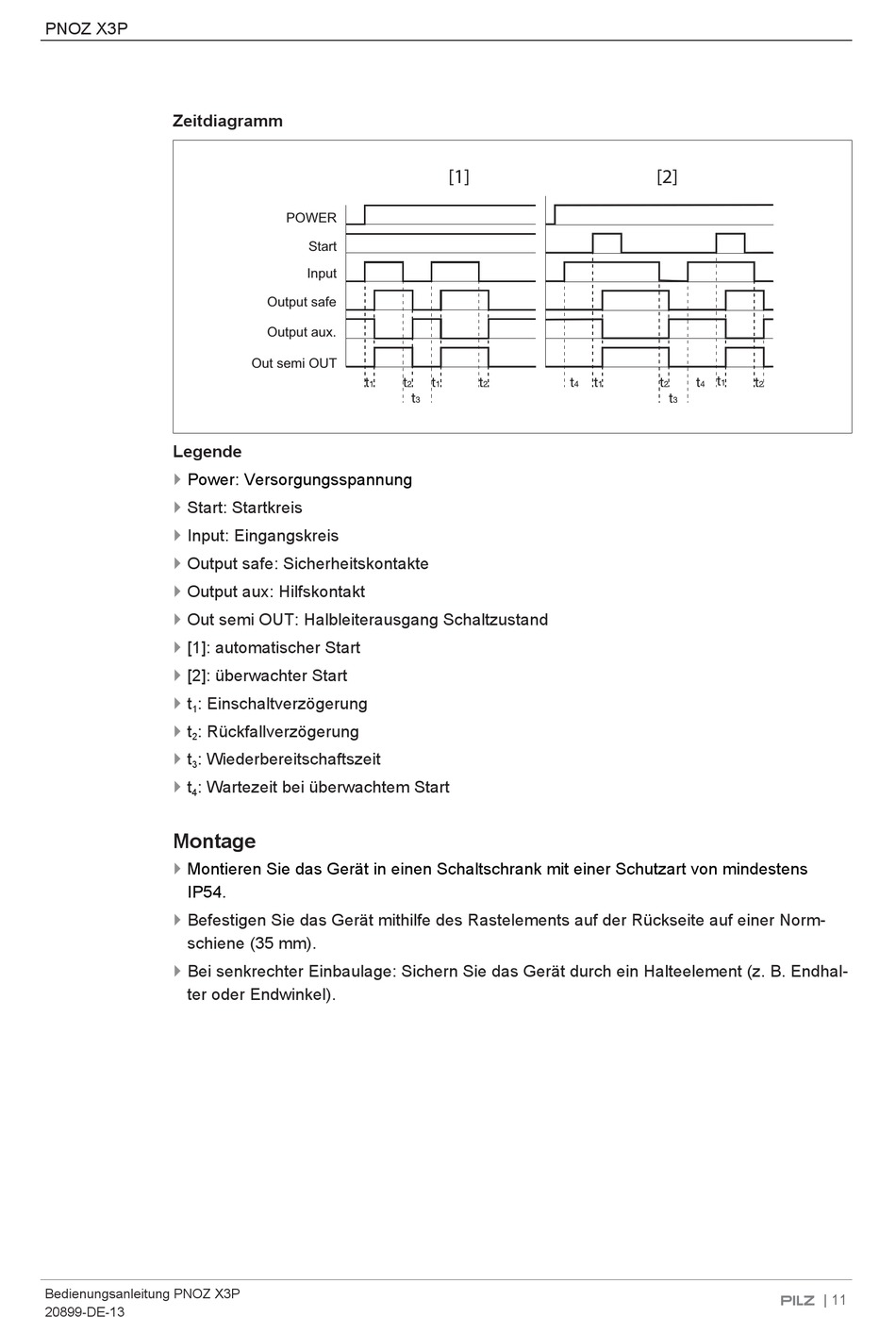

PNOZ X3P
Zeitdiagramm
Legende
}
Power: Versorgungsspannung
}
Start: Startkreis
}
Input: Eingangskreis
}
Output safe: Sicherheitskontakte
}
Output aux: Hilfskontakt
}
Out semi OUT: Halbleiterausgang Schaltzustand
}
[1]: automatischer Start
}
[2]: überwachter Start
}
t
: Einschaltverzögerung
1
}
t
: Rückfallverzögerung
2
}
t
: Wiederbereitschaftszeit
3
}
t
: Wartezeit bei überwachtem Start
4
Montage
}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35 mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal-
ter oder Endwinkel).
Bedienungsanleitung PNOZ X3P
20899-DE-13
POWER
Start
Input
Output safe
Output aux.
Out semi OUT
[1]
[2]
| 11
