Funktionsbeschreibung
4.2
Schutzfeld
4- Funktion_Schutzfeld
Schutzfeld
4200
Schutzfeld
4.2
Funktion_Schutzfeld_Groesse
Funktion_Schutzfeld_Info_Kastenbiegen
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

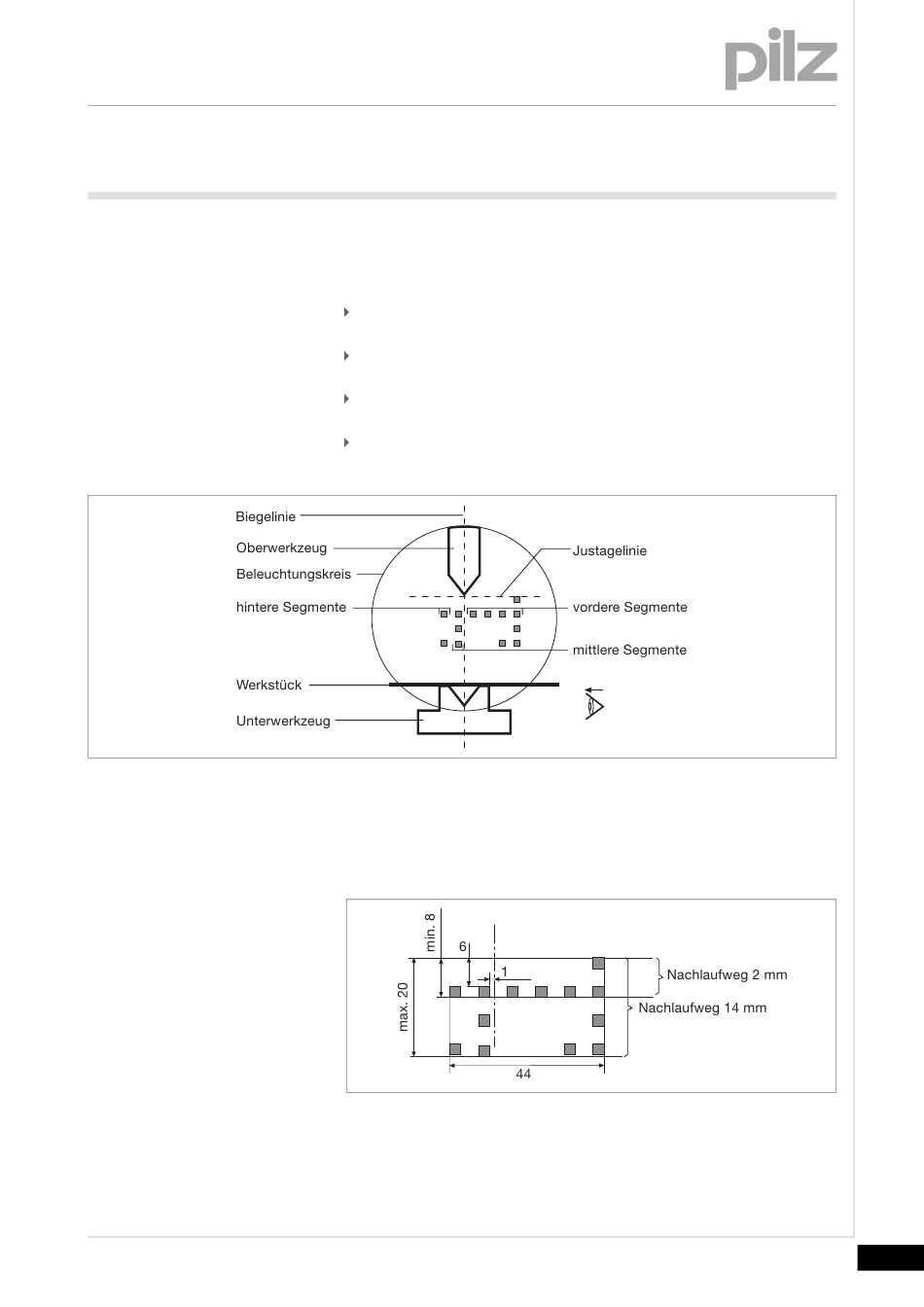

Das Schutzfeld besteht aus mehreren Segmenten. Die vorderen und
hinteren Segmente (von der Bedienerseite aus gesehen) lassen sich de-
aktivieren. Dies erlaubt eine flexible Anpassung an die Biegeaufgabe:
Standard
volles Schutzfeld: alle Segmente aktiv
Kastenbiegen
reduziertes Schutzfeld: vordere Segmente deaktiviert
Biegen mit Anschlag
reduziertes Schutzfeld: hintere Segmente deaktiviert
Kastenbiegen mit Anschlag
reduziertes Schutzfeld: vordere und hintere Segmente deaktiviert
Fig. 4-4:
Schutzfeld-Definitionen
Die Höhe des Schutzfeldes ist abhängig vom Nachlaufweg. Zum Ein-
stellbereich des Nachlaufwegs siehe folgende Figur und Kapitel 11,
"Technische Daten".
Fig. 4-5:
Größe des Schutzfeldes
