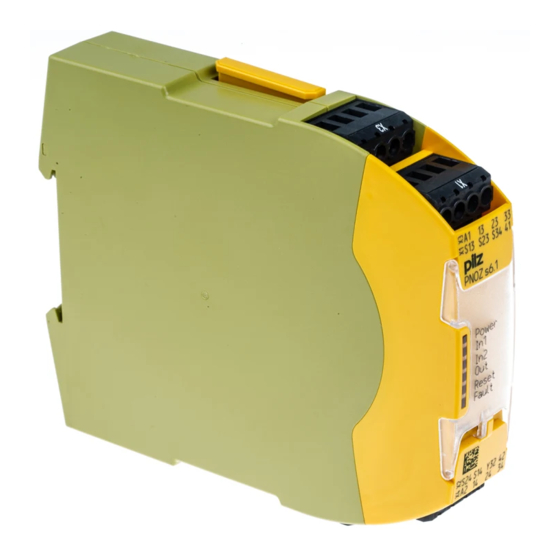

- Seite 1 PNOZ s6.1 Sicherheitsschaltgeräte Bedienungsanleitung-21692-DE-10...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Gerätevarianten mit UB 48 - 240 V AC/DC Funktionsbeschreibung Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehleranzeigen Fehler - Störungen Abmessungen in mm Technische Daten Bestell-Nr. 750126, 750156 Technische Daten Bestell-Nr. 751126, 751156 Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Zulässige Betriebshöhe Bedienungsanleitung PNOZ s6.1 21692-DE-10... - Seite 4 Inhalt Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ s6.1 21692-DE-10...
-
Seite 5: Einführung
PNOZ s6.1 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ s6.1. Sie gilt, bis eine neue Dokumenta- tion erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 6: Sicherheit
Das Produkt ist für die Anwendung in der Industrieumgebung bestimmt. Das Produkt kann bei Installation in anderen Umgebungen Funkstörungen verur- sachen. Ergreifen Sie bei der Installation in anderen Umgebungen Maßnah- men, um die für den jeweiligen Installationsort gültigen Normen und Richtli- nien bezüglich Funkstörungen einzuhalten. Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 7: Sicherheitsvorschriften
Bauteilen auf den Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 8: Zu Ihrer Sicherheit
Verwenden Sie wegen der geringen Ströme Tasterkontakte mit Goldauflage. Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 9: Gerätemerkmale
Das Sicherheitsschaltgerät verhindert in folgenden Fällen die Freigabe der Anlage: – Spannungsausfall – Ausfall eines Bauteils – Kurzschluss eines Eingangskreises – Spulendefekt – Leiterbruch – Erdschluss Überprüfung bei jedem Ein-Aus-Zyklus, ob die Ausgangsrelais des Sicherheitsgeräts richtig öffnen und schließen Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 10: Blockschaltbild/Klemmenbelegung
Gerätevarianten mit UB 48 - 240 V AC/DC : 48 - 240 V AC/DC; Bestell-Nr. 750156, 751156 Abb.: Mitte: Frontansicht mit Abdeckung, rechts: Frontansicht ohne Abdeckung *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 11: Funktionsbeschreibung
Out semi: Halbleiterausgang Schaltzustand : Wiederbereitschaftszeit nach Netz-Ein : Gleichzeitigkeit Kanal 1 und 2 : Rückfallverzögerung a: Arbeitszyklus wird durch Taster 1 oder 2 beendet b: S34-S12 muss vor Tasterbetätigung geschlossen sein Grau hinterlegt: Zustand nicht relevant Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 12: Montage
48 – 240 V AC/DC: S14 mit Funktionserde verbinden. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Bei 24 V DC-Geräten: Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 13: Betriebsbereitschaft Herstellen
*Das Gerät startet bei Entriegeln der NOT-AUS- bzw. Schutztüreinrichtung automatisch. Verhindern Sie einen unerwarteten Wiederanlauf durch exter- ne Schaltungsmaßnahmen. mit Rückführkreisüberwa- ohne Rückführkreisüber- Rückführkreis chung wachung Brücke oder Kontakte exter- ner Schütze 13 (23,33) 14 (24,34) Halbleiterausgang Legende S1/S2: Zweihandtaster Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 14: Betrieb
LED weist auf einen normalen Betriebszustand hin. Es können meh- rere Statusanzeigen und Fehleranzeigen gleichzeitig auftreten. Statusanzeigen POWER Versorgungsspannung liegt an. Taster an S13 ist betätigt. Taster an S23 ist betätigt. Sicherheitskontakte sind geschlossen und Halbleiterausgang Y32 führt High- Signal. Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 15: Fehleranzeigen
Abhilfe: Anschlussfehler beheben oder Querschluss beheben, Versor- gungsspannung aus- und wieder einschalten. FAULT Diagnose: Gleichzeitigkeitsüberschreitung: Kanal 1 zu spät oder Einschaltblo- ckade wegen Kurzzeitunterbrechung an S13; Eingangskreise nicht gleichzeitig betätigt Abhilfe: Beide Eingangskreise, S14 und S24 gleichzeitig öffnen und wieder schließen. Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 16: Fehler - Störungen
Abhilfe: Beide Eingangskreise, S14 und S24 gleichzeitig öffnen und wieder schließen. Fehler - Störungen Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. Abmessungen in mm *mit Federkraftklemmen Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 17: Technische Daten Bestell-Nr. 750126, 750156
Spannung 24 V 24 V Strom 20 mA 20 mA Relaisausgänge 750126 750156 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ s6.1 21692-DE-10... - Seite 18 24 V DC G. U. bei Strom Kontaktabsicherung extern, Sicher- heitskontakte nach Norm EN 60947-5-1 EN 60947-5-1 Max. Schmelzintegral 260 A²s 66 A²s Schmelzsicherung flink 10 A Schmelzsicherung träge Schmelzsicherung gG 10 A Sicherungsautomat 24V AC/DC, Charakteristik B/C Bedienungsanleitung PNOZ s6.1 21692-DE-10...
- Seite 19 -10 - 55 °C -10 - 55 °C Lagertemperatur Temperaturbereich -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig Bedienungsanleitung PNOZ s6.1 21692-DE-10...
- Seite 20 Anzugsdrehmoment bei Schraub- klemmen 0,5 Nm 0,5 Nm Abmessungen Höhe 98 mm 98 mm Breite 22,5 mm 22,5 mm Tiefe 120 mm 120 mm Gewicht 185 g 205 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ s6.1 21692-DE-10...
-
Seite 21: Technische Daten Bestell-Nr. 751126, 751156
Spannung 24 V 24 V Strom 20 mA 20 mA Relaisausgänge 751126 751156 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ s6.1 21692-DE-10... - Seite 22 24 V DC G. U. bei Strom Kontaktabsicherung extern, Sicher- heitskontakte nach Norm EN 60947-5-1 EN 60947-5-1 Max. Schmelzintegral 260 A²s 66 A²s Schmelzsicherung flink 10 A Schmelzsicherung träge Schmelzsicherung gG 10 A Sicherungsautomat 24V AC/DC, Charakteristik B/C Bedienungsanleitung PNOZ s6.1 21692-DE-10...
- Seite 23 -10 - 55 °C -10 - 55 °C Lagertemperatur Temperaturbereich -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig Bedienungsanleitung PNOZ s6.1 21692-DE-10...
- Seite 24 Abisolierlänge bei Federkraftklem- 9 mm 9 mm Abmessungen Höhe 100 mm 100 mm Breite 22,5 mm 22,5 mm Tiefe 120 mm 120 mm Gewicht 185 g 205 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ s6.1 21692-DE-10...
-
Seite 25: Sicherheitstechnische Kennzahlen
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 26: Lebensdauerkurve
Verschleiß ist vernachlässigbar. Gerätevarianten mit U 24 V DC : 24 V DC; Bestell-Nr. 750126, 751126 Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Schaltstrom (A) Abb.: Lebensdauerkurven bei 110 V DC Bedienungsanleitung PNOZ s6.1 21692-DE-10... - Seite 27 Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Gerätevarianten mit U 48 – 240 V AC/DC : 48 – 240 V AC/DC; Bestell-Nr. 750156, 751156 Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Bedienungsanleitung PNOZ s6.1 21692-DE-10...
- Seite 28 Technische Daten [ 17]) gerech- net werden. Um die Lebensdauer zu erhöhen, an allen Relaiskontakten für eine ausreichende Funken- löschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu beach- ten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ s6.1 21692-DE-10...
-
Seite 29: Zulässige Betriebshöhe
150 V 1,5 kV 100 V 1,5 kV Ab 2000 m Betriebshöhe Reduzierung der max. zulässigen Umgebungstemperatur um 0,5 °C/100 m Betriebshöhe Zulässige Umgebungstemperatur 3000 m 50 °C 4000 m 45 °C 5000 m 40 °C Bedienungsanleitung PNOZ s6.1 21692-DE-10... -
Seite 30: Steckbare Klemmen Abziehen
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ s6.1... -
Seite 31: Rückseite
