4
Funktionsbeschreibung
4.4
Beschreibung der Geräte
4.4.3.4
Display und Funktion der Tasten
4- Funktion_Display_Allgemein
Display und Funktion der Tasten
Funktion_Display_Pilz
Funktion_Display_Legende
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
4-16
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

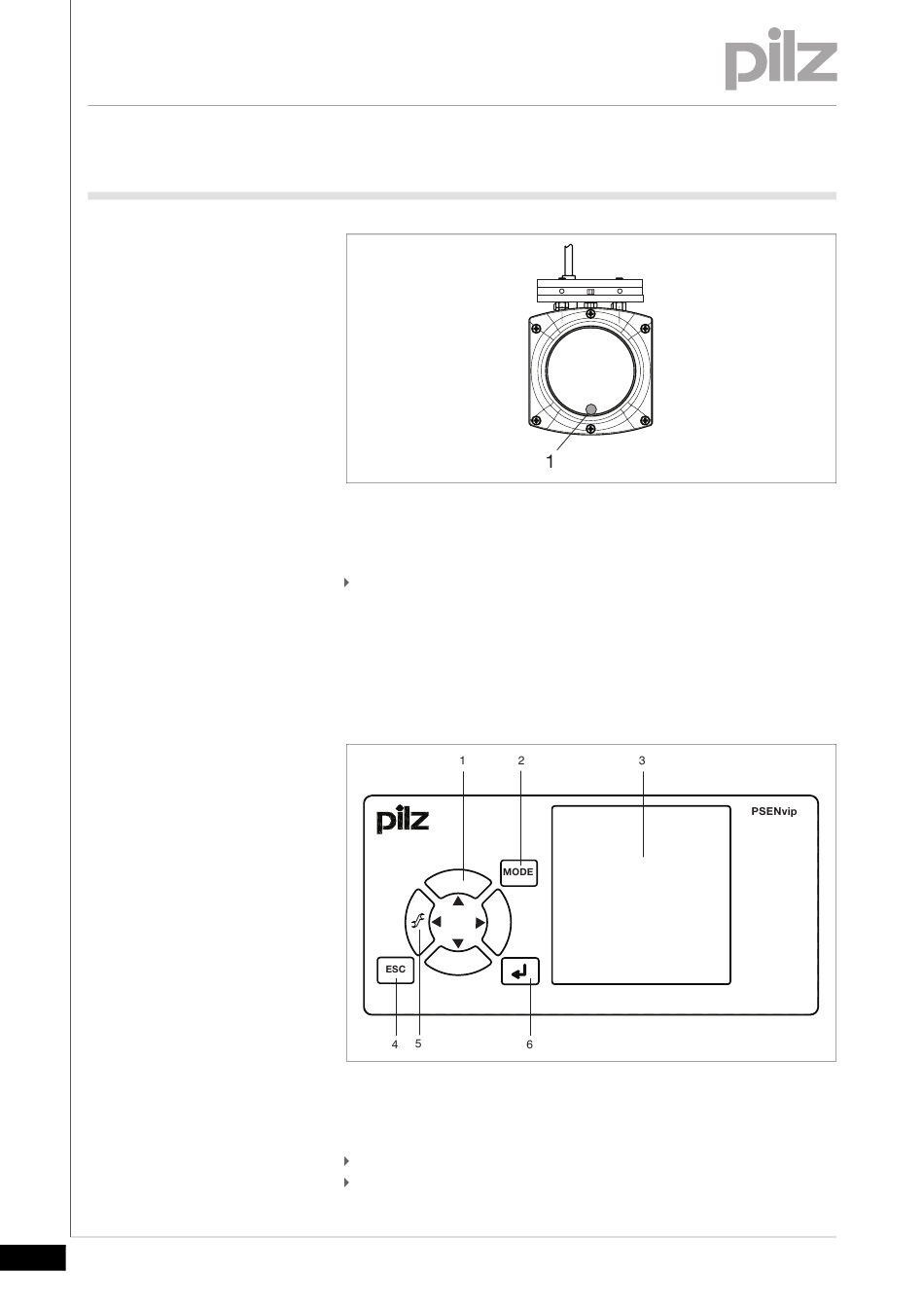

Fig. 4-9:
LED am Empfänger
1: LED OSSD
In den Empfänger des PSENvip ist ein Display integriert. Über eine Foli-
entastatur sind Eingaben möglich.
Fig. 4-10:
Display am Empfänger
Legende:
1: Navigationstasten
2: <MODE>-Taste
