7
Inbetriebnahme
7.2
Erstinbetriebnahme
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_Justagebild_2
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_Justagebild_nicht_mittig_2
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_2
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
7-10
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

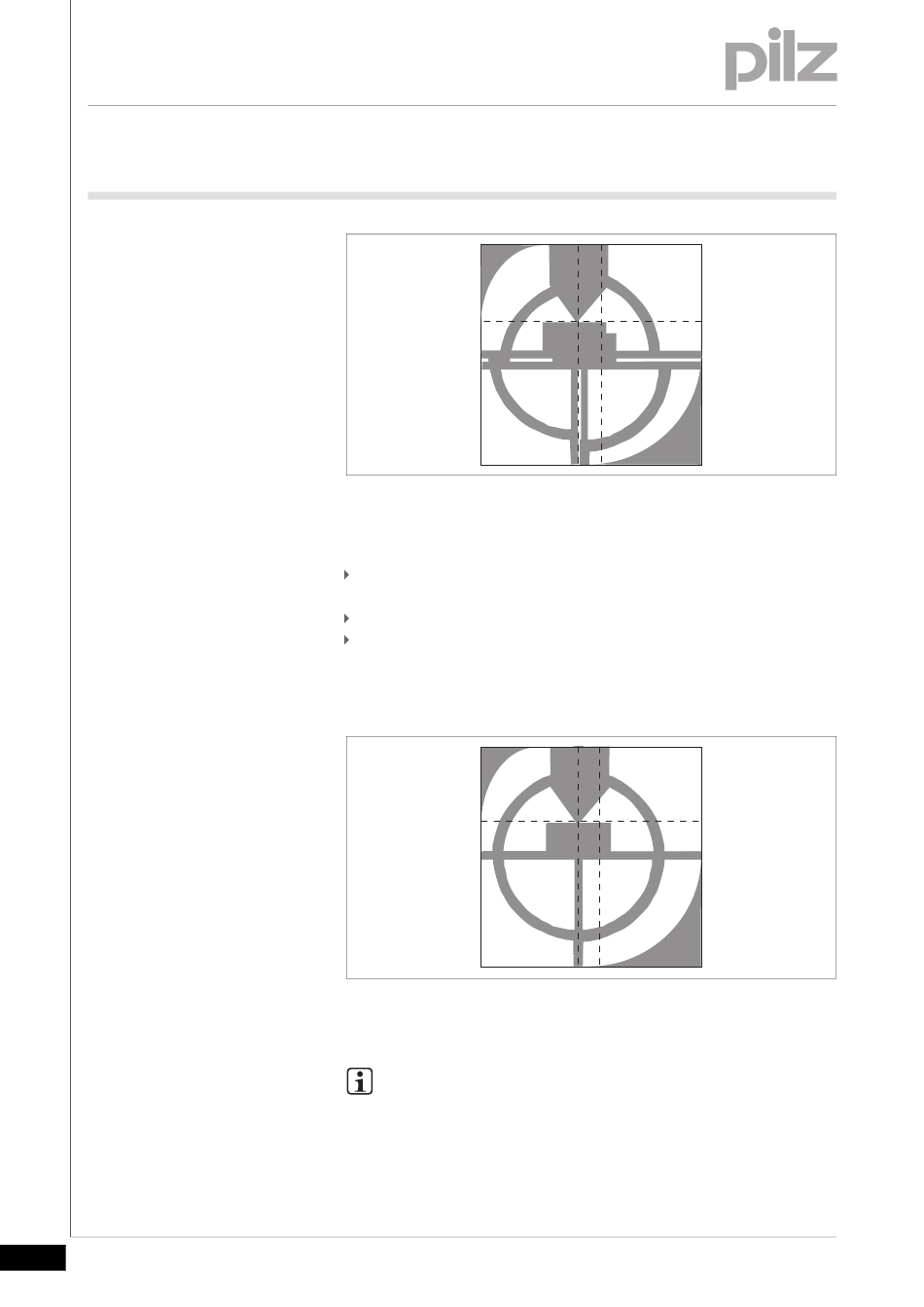

Fig. 7-7:
Justagebild
Der Empfänger ist zum Sender richtig ausgerichtet, wenn
die Fadenkreuze der beiden Justageschablonen zur Deckung ge-
bracht wurden,
die Viertelkreise sich zu einem Vollkreis ergänzen und
die Spitze des Oberwerkzeugs auf der Biegelinie liegt.
Das korrekte Justagebild auf dem Display sieht dann aus wie in der fol-
genden Abbildung gezeigt.
Fig. 7-8:
Korrektes Justagebild
INFO
Die Justageschablonen haben unterschiedliche Aussparungen
im Bereich des Fadenkreuzes (siehe Abschnitt "Justageschablo-
nen"). Dies ermöglicht eine bessere Einschätzung zur notwendi-
gen Verstellrichtung von Sender und Empfänger.
