7
Inbetriebnahme
7.2
Erstinbetriebnahme
7.2.1.6
Empfänger ausrichten
7- Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_1
Empfänger ausrichten
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_Justagebild_1
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_Justagebild_nicht_mittig_1
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Heften Sie eine Justageschablone mit den Magneten an das Ober-
werkzeug. Die Spitze des Oberwerkzeugs muss in der Kerbe des An-
schlags der Justageschablone liegen.
Richten Sie das Ausrichtraster der Justageschablone an der Kontur
des Oberwerkzeugs aus.

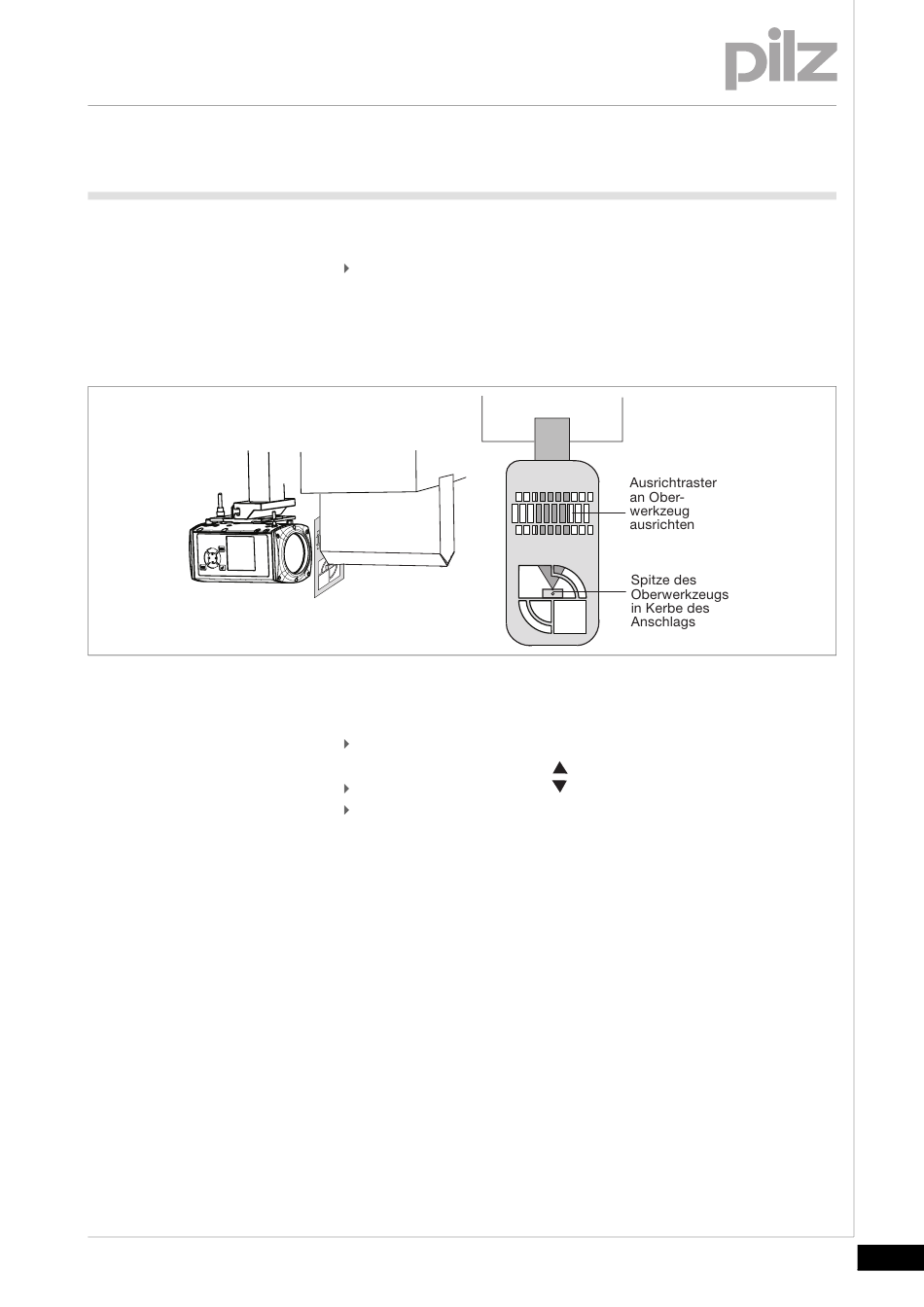

Fig. 7-6:
Justageschablone an Empfänger anbringen
Drücken Sie die <MODE>-Taste.
Wählen Sie mit den Tasten
Drücken Sie die <ENTER>-Taste , um die Option Adjustment zu öff-
nen.
Auf dem Display des Emfängers wird etwa das in der folgenden Abbil-
dung gezeigte Justagebild dargestellt.
Beachten Sie, dass , dass sich die Biegelinie etwa 7 mm links von der
Mitte auf dem Display befindet.
die Option Adjustment.
7-9
