6
Verdrahtung
6.2
Anschlüsse
6.2.1
6-
Anschlüsse
6200
Anschlüsse
6.2
Empfänger
6- Funktion_Geraete_Empfaenger_Stecker
Empfänger
Verdrahtung_Anschluss_Empfaenger
Verdrahtung_Anschluss_Empfaenger_mit_dyn_muting
Pin-Nr.
Bezeichnung
1
Activate *)
2
24 V DC
3
Schutzfeldmodus 1
Tool class PLC -> PSENvip Bit 1
*)
4
Schutzfeldmodus 2
Tool class PLC -> PSENvip Bit 2
*)
5
OSSD1
6
Mute1
Tool class PSENvip -> PLC Bit 1
*)
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
6-4
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

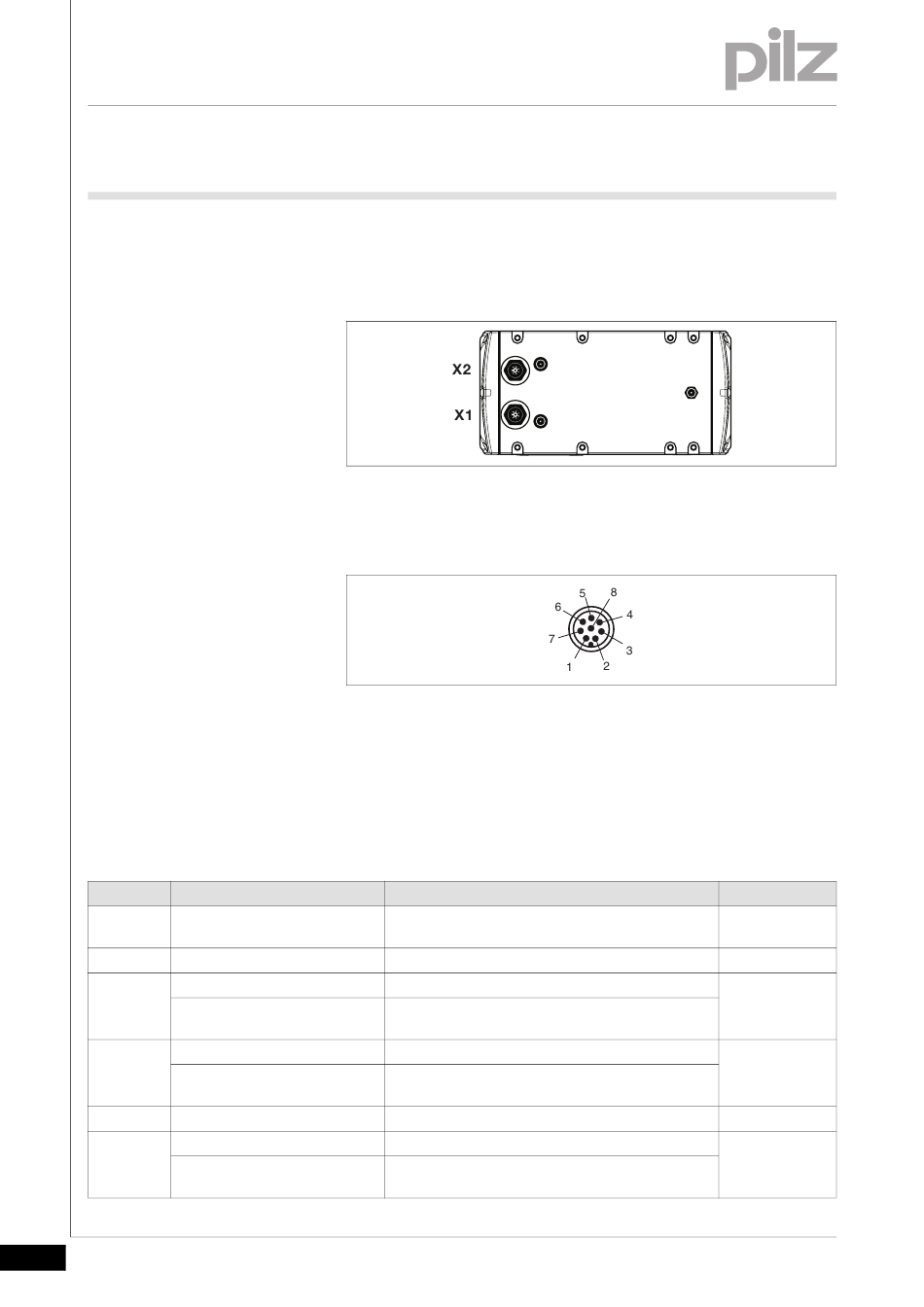

Der Empfänger verfügt an der Oberseite über zwei 8-polige M12-Stek-
ker.
Fig. 6-2:
M12-Stecker am Empfänger
Der Empfänger wird über zwei 8-polige Kabel angeschlossen.
Fig. 6-3:
Pin-Belegung des Empfängers
Die Kabelenden der vorkonfektionierten Kabel von Pilz sind farblich ge-
kennzeichnet. Die Codierung entnehmen Sie den nachfolgenden Tabel-
len.
Anschlussbelegung M12-Stecker X1 des Empfängers
Beschreibung
Ausgang: Kommunikation mit Sicherheitssteuerung
starten
Eingang, Versorgungsspannung 24 V DC
Eingang, Einstellung der Schutzfeldmodi
Eingang, Sicherheitssteuerung reflektiert Werkzeug-
klasse Bit 1
Eingang, Einstellung der Schutzfeldmodi
Eingang, Sicherheitssteuerung reflektiert Werkzeug-
klasse Bit 2
Ausgang, OSSD1
Ausgang, dynamisches Muting
Ausgang, sendet Werkzeugklasse Bit 1 an Sicher-
heitssteuerung
Farbe
weiß
braun
grün
gelb
grau
rosa
