4
Funktionsbeschreibung
4.1
Überblick
Funktion_Schutzfeld_allgemein
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
4-4
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

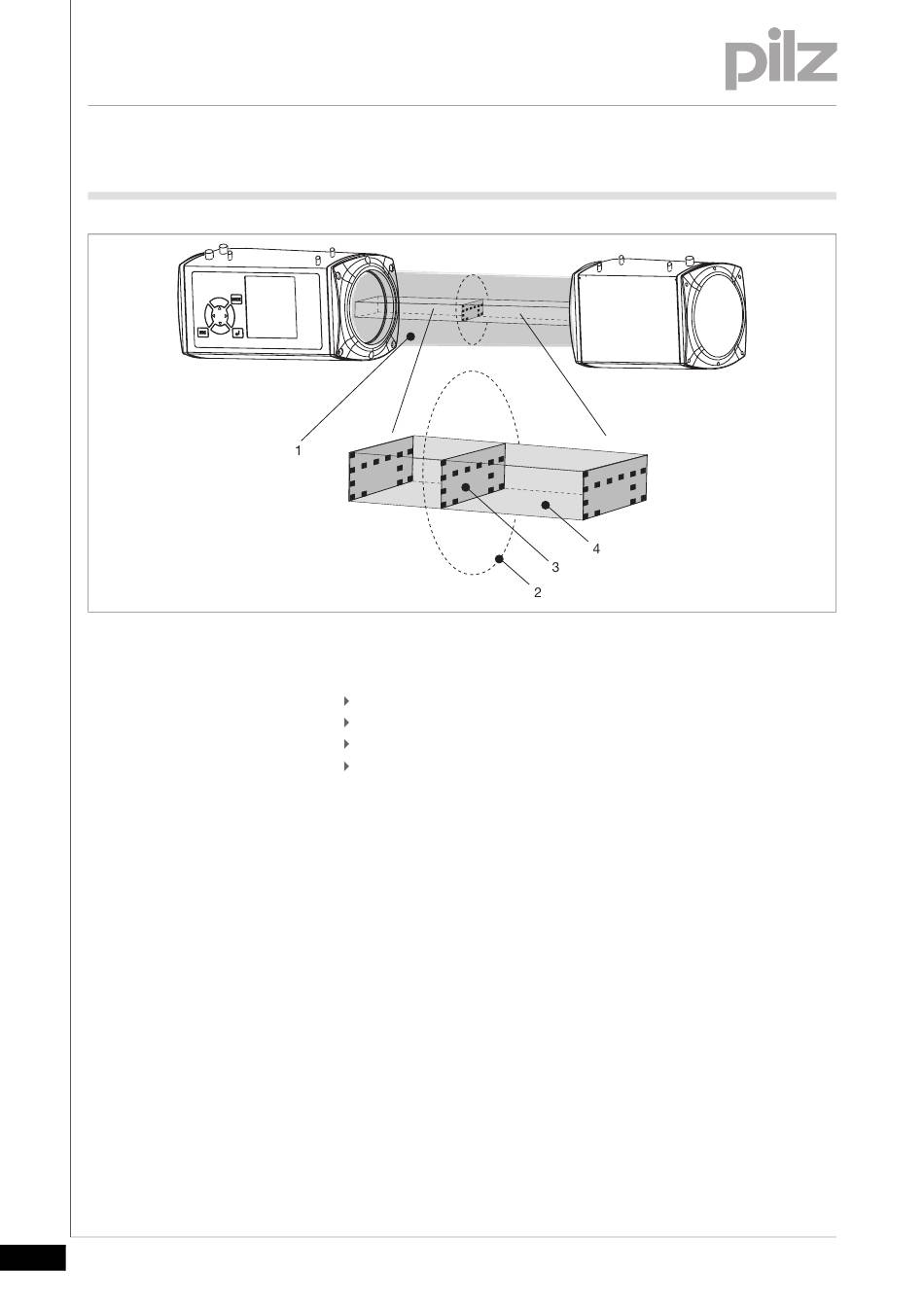

Fig. 4-3:
Definitionen
Legende:
1: Strahlenbündel
2: Beleuchtungskreis
3: Schutzfeld
4: Schutzraum
Form und Größe des Schutzfeldes hängen von der Biegeaufgabe und
dem maschinenabhängigen Nachlaufweg ab. Ein reduziertes Schutzfeld
ist für Kastenbiegen und/oder Anschlagmodus möglich (zur Größe des
Schutzfeldes siehe Abschnitt "Schutzfeld" und Kapitel "Technische Da-
ten").
Bei Eindringen eines Objekts in den Schutzraum wechseln die beiden
Ausgangsschaltelemente (OSSD1 und OSSD2) des PSENvip in den
AUS-Zustand. Die Signale werden von der Sicherheitssteuerung ver-
wendet, um den Stopp des Pressenhubs einzuleiten.
