Funktionsbeschreibung
4.5
Schutzfeldmodi
4.5.2
Schutzfeldmodus Kastenbiegen
4- Funktion_Schutzfeldmodus_Kastenbiegen
Schutzfeldmodus Kastenbiegen
Sicherheit_Warnung_Quetschen_Kastenbiegen
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
4-24
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Beim Schutzfeldmodus Kastenbiegen sind die vorderen Segmente des
Schutzfeldes ausgeblendet. Dieser Schutzfeldmodus wird angewendet
bei Werkstücken, die mehrfach gebogen werden müssen, z. B. beim Ka-
sten. Eine Unterbrechung der vorderen Segmente ist zu erwarten und
führt zu keinem Stopp des Pressenhubs.
Die mittleren Segmente des Schutzfeldes liegen hinter der Biegelinie.
Die Seitenwände des Kastens dürfen nicht in die mittleren Segmente
hineinragen.
Bei Unterbrechung der mittleren oder hinteren Segmente des Schutzfel-
des wechseln die OSSD in den AUS-Zustand.

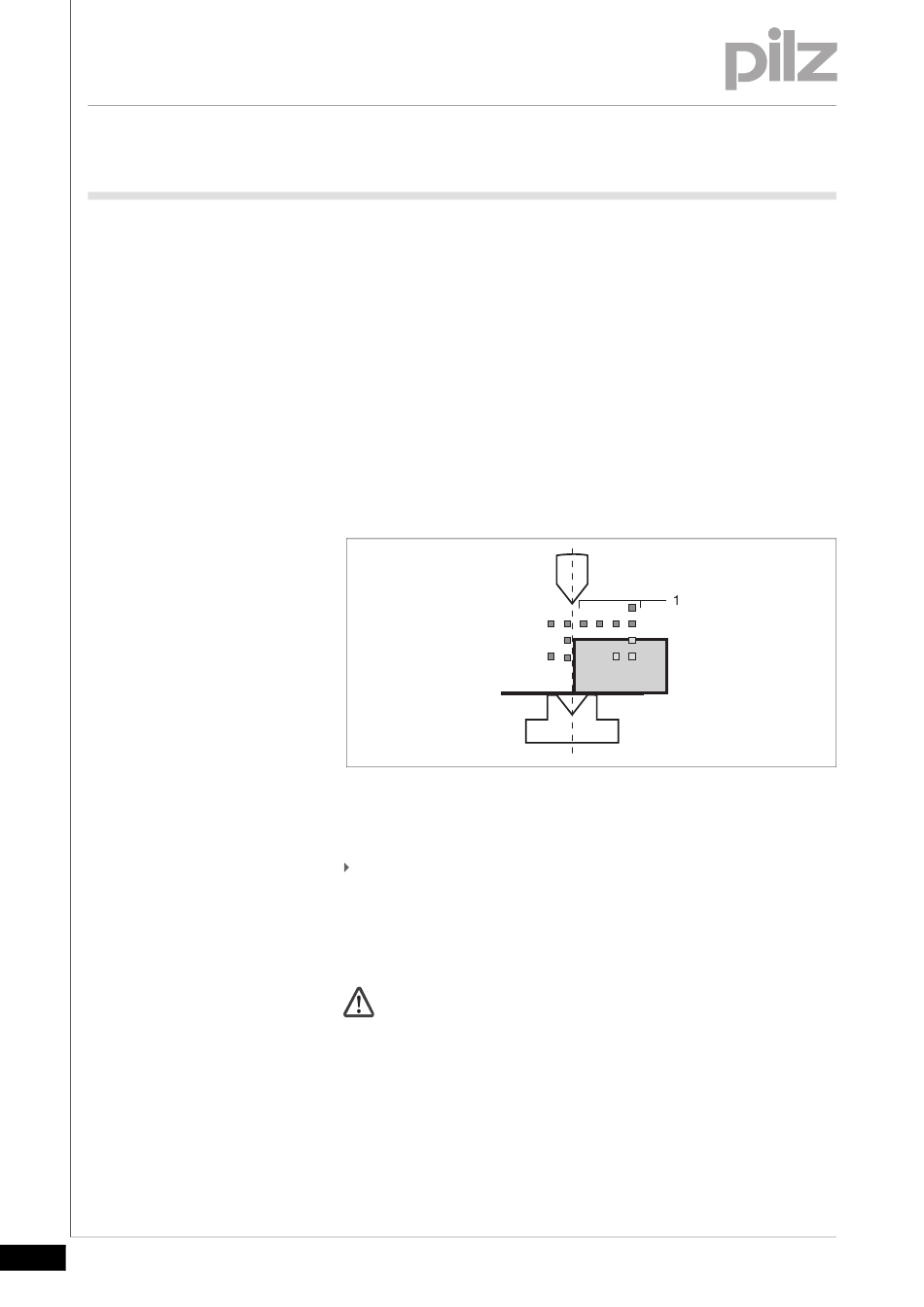

Fig. 4-14:
Schutzfeldmodus Kastenbiegen
1: vordere Segmente des Schutzfeldes ausgeblendet
Der Schutzfeldmodus Kastenbiegen ist nur für einen Pressenhub aktiv
und muss vor Ausführung vom Bediener quittiert werden.
WARNUNG!
Quetschen und Einklemmen der Finger oder Hände!
Beim Schutzfeldmodus Kastenbiegen sind die vorderen Seg-
mente des Schutzfeldes ausgeblendet.
Im Bereich der Biegelinie besteht erhöhte Gefahr durch Quet-
schen und Einklemmen von Fingern oder Händen.
Achten Sie auf die richtige Handhabung des Werkstücks (siehe
Kapitel 3, "Sicherheit").
