6 Verdrahtung
6.1 Hinweise zur Verdrahtung
Verdrahtung_Hinweise_EMV
Verdrahtung_Hinweise_Eingaenge_des_Empfaengers
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
6-2
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Schützen Sie das Kabel vor mechanischer Beschädigung. Schließen
Sie durch geeignete Verlegung auch Aderkurzschlüsse aus. Wenn
das Kabel nicht durch die Maschine geschützt ist, dann verlegen Sie
es in Panzerschläuchen.
EMV
Verhindern Sie Störeinflüsse (z. B. durch Motoren, starkstromführen-
de Leitungen) durch EMV-gerechte Verlegung der Kabel.
Eingänge des Empfängers
Die Eingänge Schutzfeldmodus 1/Schutzfeldmodus 2 sind sicher.
– Das Signal stellt die CNC oder die Sicherheitssteuerung zur Verfü-
gung. Die Eingänge müssen nur dann zwingend mit einer Sicher-
heitssteuerung verbunden werden, wenn für die
Werkzeugerkennung die Kommunikation notwendig ist.
– Bei Ansteuerung durch Relaiskontakte liegt es in der Verantwor-
tung des Anwenders, hierfür ein geeignetes Sicherheitskonzept an-
zuwenden.
Die Eingänge Schutzfeldmodus 1 und Schutzfeldmodus 2 können di-
rekt über das 24 V DC-Netz geschaltet werden. Brücken Sie in die-
sem Fall die beiden Eingänge. Es sind nur noch die folgenden
Schutzfeldmodi möglich:
– Schutzfeldmodus "Standard" (Schalter geöffnet, beide Eingänge =
"0")
– Schutzfeldmodus "Kastenbiegen mit Anschlag" (Schalter ge-
schlossen, beide Eingänge = "1")

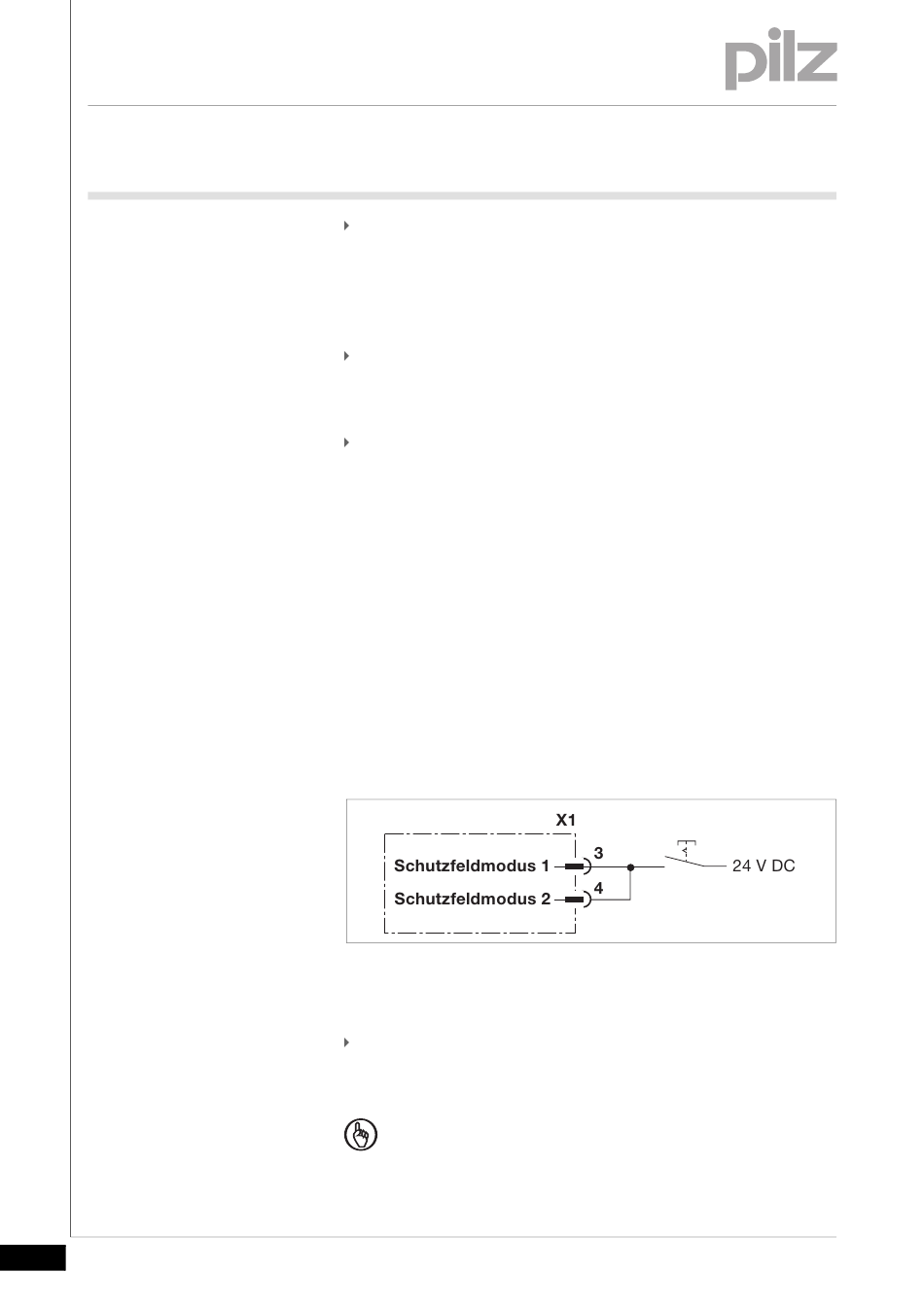

Fig. 6-1: Schutzfeldmodus 1/2 direkt am 24 V DC Netz
Der Eingang zur Quittierung des vorgegebenen Schutzfeldmodus
kann direkt über das 24 V DC-Netz geschaltet werden.
WICHTIG
Der Quittiertaster für den Schutzfeldmodus muss außerhalb des
Gefahrenbereichs so angebracht werden, dass der Bediener den
gesamten Gefahrenbereich einsehen kann.
