7 Inbetriebnahme
7.2 Erstinbetriebnahme
Inbetriebnahme_Erstinbetriebnahme_Empfaenger_ausrichten_6
7.2.2 Justageschablone mit Träger
7- Inbetriebnahme_Erstinbetriebnahme_Justageschablone_mit_Traeger Justageschablone mit Träger
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
7-12
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de

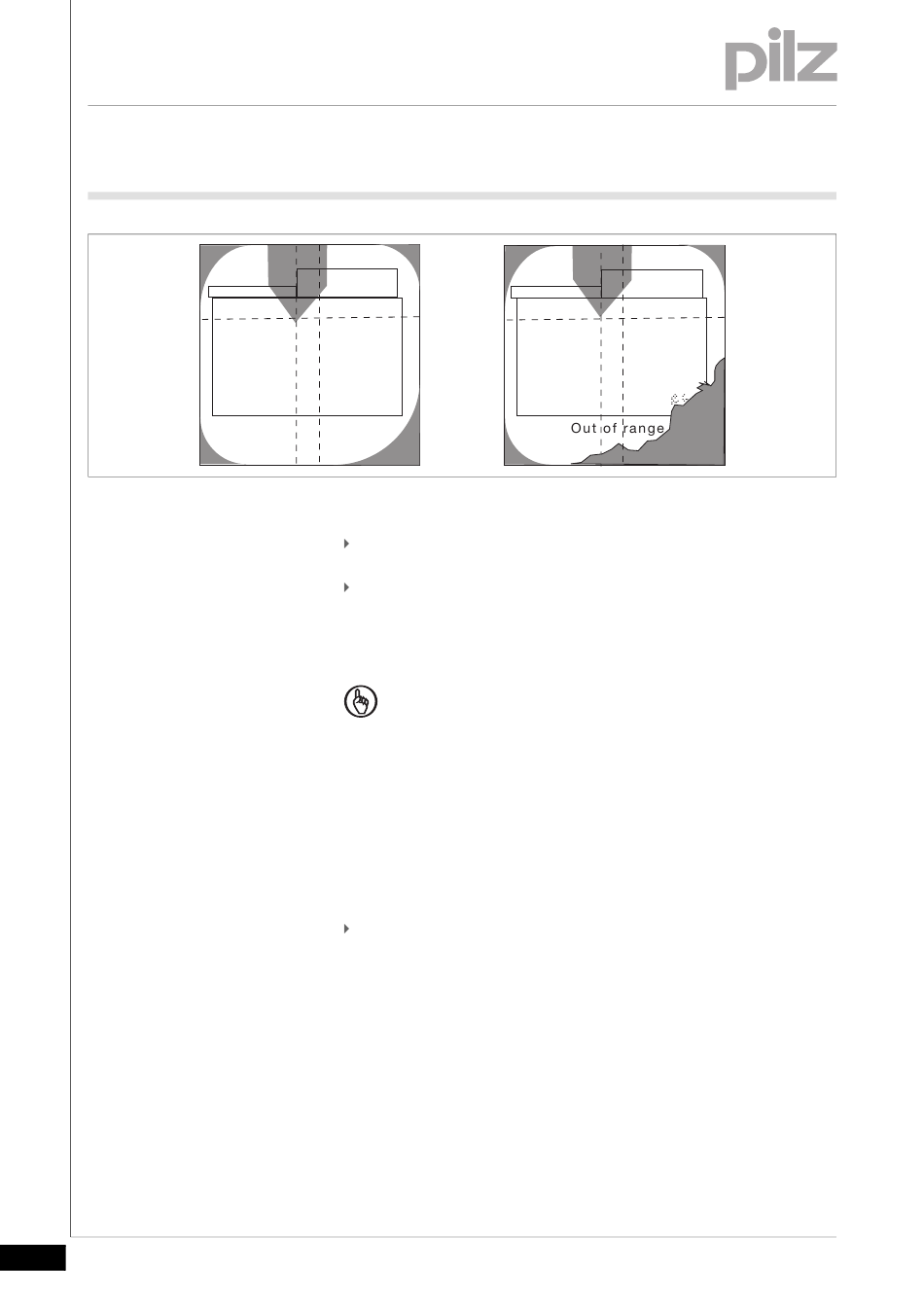

Fig. 7-10: Überprüfung des Justagebilds mit eingeblendeten Hilfsrah-
men
Zum Justagebild ohne Hilfsrahmen wechseln Sie durch erneutes Be-
tätigen der <ENTER>-Taste.
Verlassen Sie die Justage mit der <ESC>-Taste.
Sender und Empfänger sind nun mechanisch zueinander ausgerichtet.
WICHTIG
Nach der Ausrichtung von Sender und Empfänger müssen Sie
noch den Schritt "Justage bei Werkzeugwechsel" durchführen
(siehe Abschnitt "Justage bei Werkzeugwechsel").
Als Zubehör ist eine Justageschablone erhältlich, die an einen geeigne-
ten Träger geschraubt wird. Der Träger ist nicht im Lieferumfang enthal-
ten.
Befestigen Sie die Schablone mit Passkerbstiften und Zylinderkopf-
schrauben am Träger (siehe Abbildung).
