4
Funktionsbeschreibung
4.5
Schutzfeldmodi
4- Funktion_Schutzfeldmodus
Schutzfeldmodi
4500
Schutzfeldmodi
4.5
Funktion_Schutzfeldmodus_Werkzeugklasse
4.5.1
Schutzfeldmodus Standard
4- Funktion_Schutzfeldmodus_Standard
Schutzfeldmodus Standard
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Für die Anpassung an verschiedene Biegeaufgaben stehen vier Schutz-
feldmodi zur Verfügung:
volles Schutzfeld: Pressenhub Standard
reduziertes Schutzfeld:
– Pressenhub Kastenbiegen
– Pressenhub Anschlag
– Pressenhub Kastenbiegen mit Anschlag
Die Verwendung der Schutzfeldmodi ist abhängig von der Werkzeug-
klasse. Bei Werkzeugklasse 2 und 3 können nicht alle Schutzfeldmodi
gewählt werden.
Schutzfeldmodus
Standard
volles Schutzfeld
Kastenbiegen
vordere Segmente ausgeblendet
Anschlag
hintere Segmente ausgeblendet
Beim Schutzfeldmodus Standard steht das volle Schutzfeld zur Verfü-
gung. Dieser Schutzfeldmodus wird bei flachen Werkstücken angewen-
det.

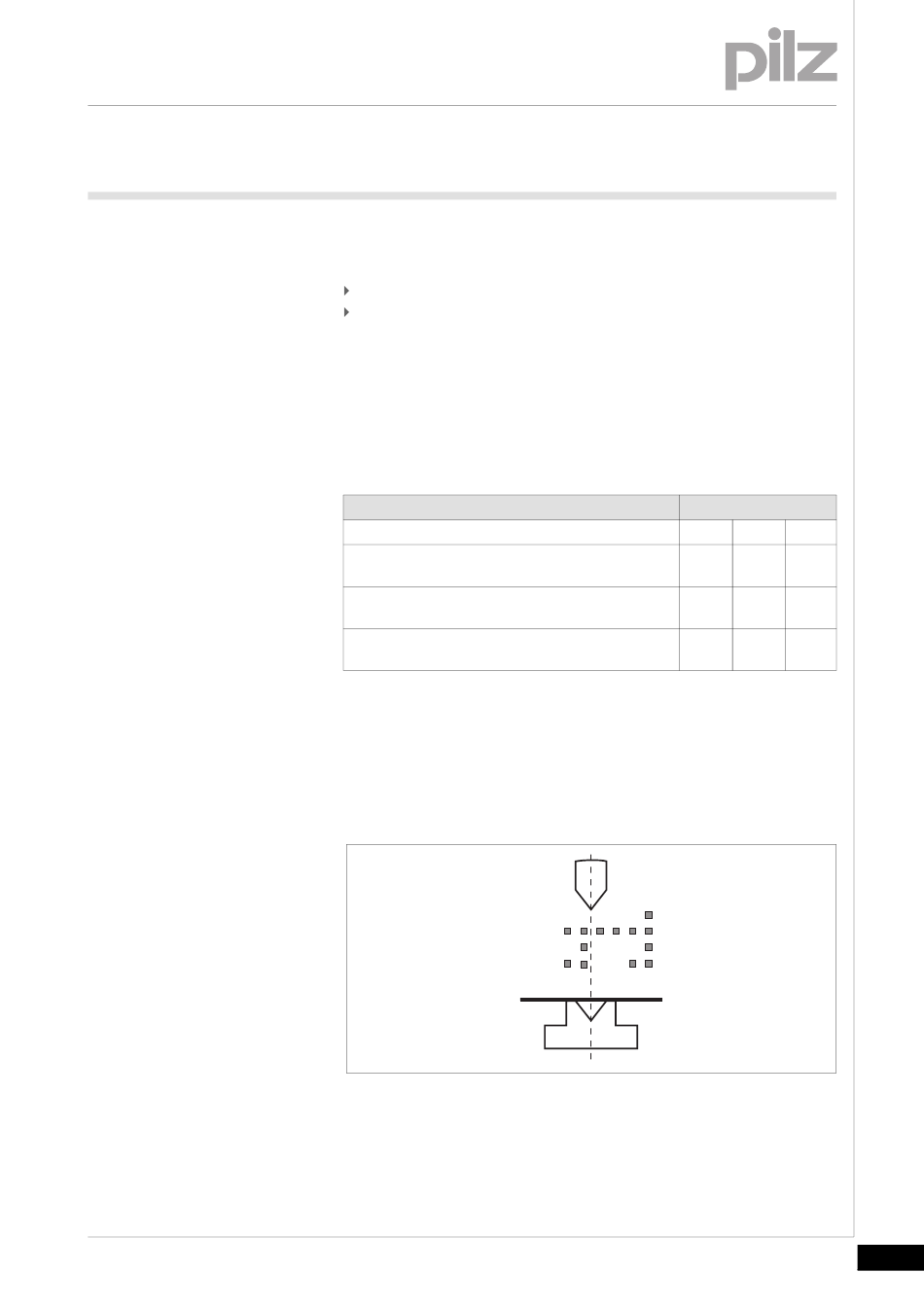

Fig. 4-13:
Schutzfeldmodus Standard
Werkzeugklasse
1
2
3
ja
ja
ja
ja
ja
nein
ja
nein
nein
4-23
