3.2.3 Messen der Holzfeuchte
an Schnittholz
Die Bestimmung der Holzfeuchte an einem Stück Schnitt-
holz ist die Form der Messung, die am häufigsten durch-
geführt werden muss. Dementsprechend sollen hiermit,
in Anlehnung an die DIN EN 13183-2, die wesentlichen
Arbeitsschritte einer solchen Widerstandsmessung aufge-
führt werden.
Der Messvorgang wird in vier Arbeitsschritte untergliedert.
In die aufgabenspezifische Gerätejustierung, die Auswahl
der Messposition, die Häufigkeit der Messungen und die
Dokumentation der Prüfergebnisse.
1. Arbeitsschritt – Gerätejustierung
Entsprechend der obigen Angaben wird die geeignete Elek-
trode zur Holzfeuchtemessung ausgewählt und an das
Basisgerät angeschlossen.
Dann wird nach obiger Beschreibung die Sens-Nummer 120
(Holzfeuchtemessung) aktiviert. Anschließend wird über
die Mat.-Nummer die vorliegende Holzsorte ausgewählt. Die
zugehörige Mat.-Nummer finden Sie in der Holzsorten-Ta-
belle oder im Internet unter www.trotec.de.
Es folgt eine Kontrolle mittels Pyrometer, ob die Holztem-
peratur mit der Gerätetemperatur übereinstimmt. Ist dies
nicht der Fall, wird so lange gewartet bis die beiden Tem-
peraturen übereinstimmen oder der Temperaturfühler Pt100
wird eingesetzt, mit dessen Hilfe eine Temperaturkom-
pensation über das gezielte Abgreifen der Oberflächen-
temperatur am Messgut durchgeführt wird.
2. Arbeitsschritt – Auswahl der Messposition
Grundsätzlich ist die Messung an Stellen durchzuführen,
an denen keine sichtbaren Fehler (z.B. Risse, Harzgallen,
Äste) erkennbar sind. Anschließend ist die Messposition
entsprechend der Abbildung 14 zu wählen.
Anzahl der Prüfstücke
Anzahl der Messungen je Prüfstück
1)
: Die Messpositionen sollen nach Zufallsgesichtspunkten entlang der Länge ausgewählt werden, in einem Abstand
von 0,3 m (oder in der Mitte bei Prüfstücken kürzer als 0,6 m) vom Ende.
Tabelle 11: Probenentnahme und Messhäufigkeit (nach DIN EN 13 183-2)
1
1)
3
3. Holz – Feuchtigkeitsbestimmung
3.2 – 09
Elektrode
0,3
Ein-
schlag-
tiefe
0,3 d
[m]
0,3
0,3

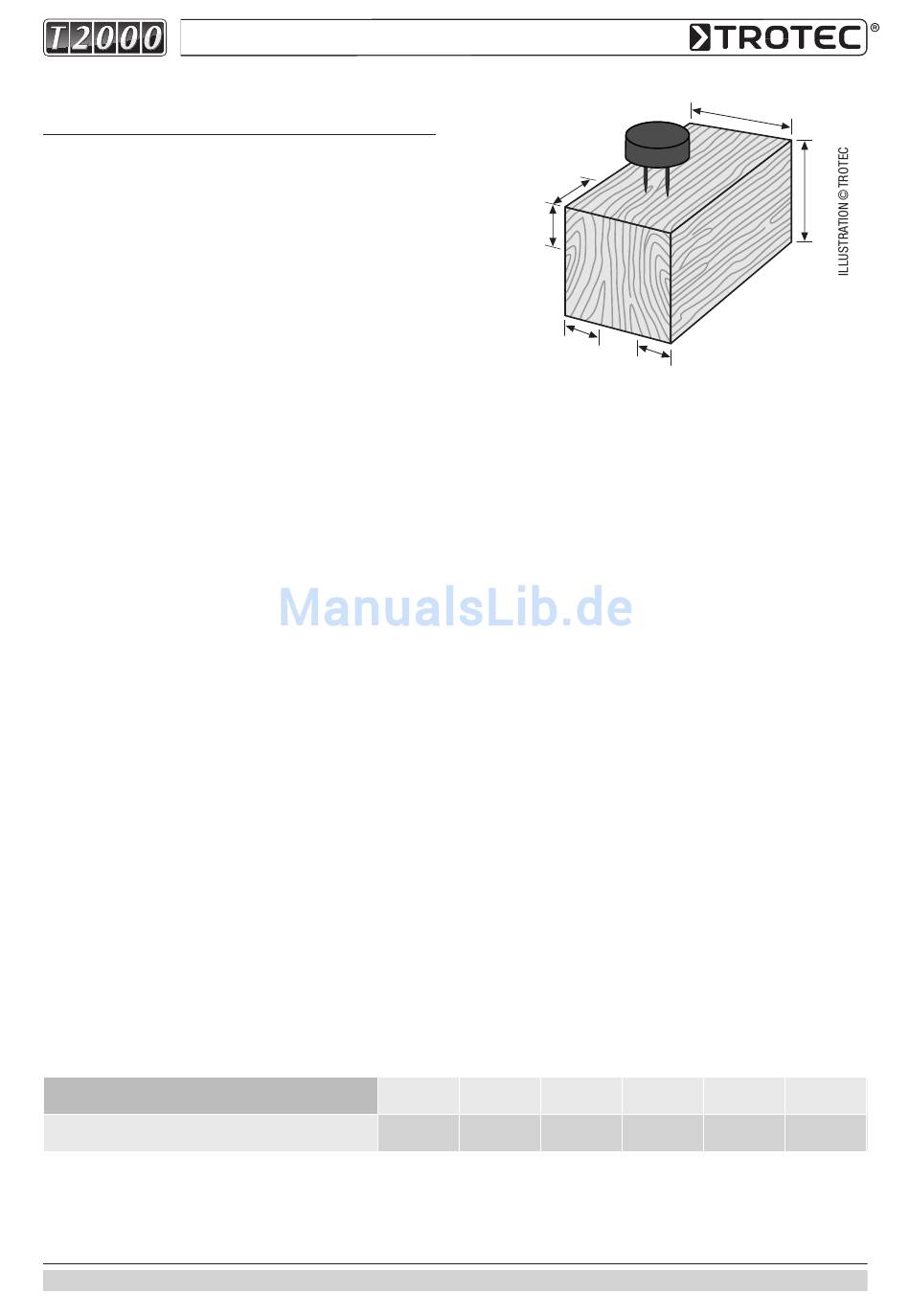

Abbildung 14:
Lage der Messposition (nach DIN EN 13 183-2)
Die Elektrode ist quer zur Faserrichtung in einem Abstand
von 0,3 m von einem der beiden Enden des Schnittholzes
einzuschlagen. Ist das Prüfstück kürzer als 0,6 m, liegt die
Messposition in der Mitte des Messgutes. Zur Ermittlung
der mittleren Holzfeuchte sollten dann die isolierten Elek-
troden in eine Tiefe von 0,3 d (d = Dicke des Holzes) ein-
geschlagen werden.
3. Arbeitsschritt – Häufigkeit der Messungen
In Abhängigkeit der zu prüfenden Stücke werden gemäß
der DIN EN 13183-2 unterschiedliche Messhäufigkeiten
gefordert, die in Tabelle 11 angegeben sind.
4. Arbeitsschritt – Dokumentation
Bei einer Dokumentation der Prüfergebnisse sollten
folgende Angaben nicht fehlen:
• Prüfer, Datum der Prüfung
• Bezeichnung des Schnittholzes: Art, Maße, Anzahl
• Lieferant, Kunde, interne Codierung usw.
• Angaben zum Gerätetyp und den Messparametern:
Elektrodenart und Messtiefe, Holzartcodierung,
Temperatureinstellung
2
3
3
2
b
d
b = Breite
d = Dicke
4
5
> 5
2
2
1
