sprechend größeren Amplitude und Frequenz. Der Elek-
tronenbewegung wird hierdurch zunehmend ein Wider-
stand entgegengesetzt, der zu einer Erhöhung des elektri -
schen Wider standes entspricht.
Grenzabweichung nach DIN EN 60751
für Pt100-Messwiderstände
Das Pt100-Widerstandsthermometer wird in Genauig-
keitsklassen eingeteilt, die sich folgen dermaßen aus der
Grenzabweichung nach DIN EN 60751 (siehe Abbildung 5
und Tabelle 4) ergeben:
• Klasse A: (0,15 + 0,002 |t|) °C
• Klasse B: (0,30 + 0,005 |t|) °C
Hiernach darf ein Pt100-Messwiderstand der Klasse A ei-
nen bestimmten Grenzfehler nicht überschreiten. Beispiel
für Klasse A: Bei einer vorgegebenen Referenztempera-
tur von +200 °C darf die Sensor anzeige die Werte von
+199,45 °C nicht unterschreiten oder +200,55 °C nicht
überschreiten.
Klasse A
Temperatur
± °C
- 200 °C 0,55
- 100 °C 0,35
0 °C 0,15
100 °C 0,35
200 °C 0,55
300 °C 0,75
400 °C 0,95
500 °C 1,15
600 °C 1,35
650 °C 1,45
700 °C –
800 °C –
850 °C –
Tabelle 4: Grenzabweichungen nach
DIN EN 60751:1996, bzw. IEC 751: 1986
Klasse B
± Ω ± Ω
± °C
0,24 1,3 0,56
0,14 0,8 0,32
0,06 0,3 0,12
0,13 0,8 0,30
0,20 1,3 0,48
0,27 1,8 0,64
0,33 2,3 0,79
0,38 2,8 0,93
0,43 3,3 1,06
0,46 3,6 1,13
– 3,8 1,17
– 4,3 1,28
– 4,6 1,34
2. Temperatur und relative Luftfeuchtemessung
Erweiterte Toleranzklassen für
Platin-Messwiderstände
Die neu geschaffenen Toleranzbänder 1/3 DIN B, 1/5 DIN
B und 1/10 DIN B sind nicht in der DIN EN 607851:1996
bzw. IEC 751:1986 erfasst und basieren nach Absprache
zwischen Kunden und Herstellern auf der Toleranz klasse B.
Obgleich die Grenzabweichungen wie in Tabelle 5 ange -
geben, weitläufig anerkannt sind, ergeben sich Unter-
schiede zwischen verschiedenen Anbietern.
Es wird empfohlen, sich für nähere Angaben zu den erweit -
erten Toleranzklassen mit uns in Verbindung zu setzen.
5,0
4,5
4,0
3,5
3,0
±K 2,5
2,0
1,5
1,0
0,5
0
-200 -100 0

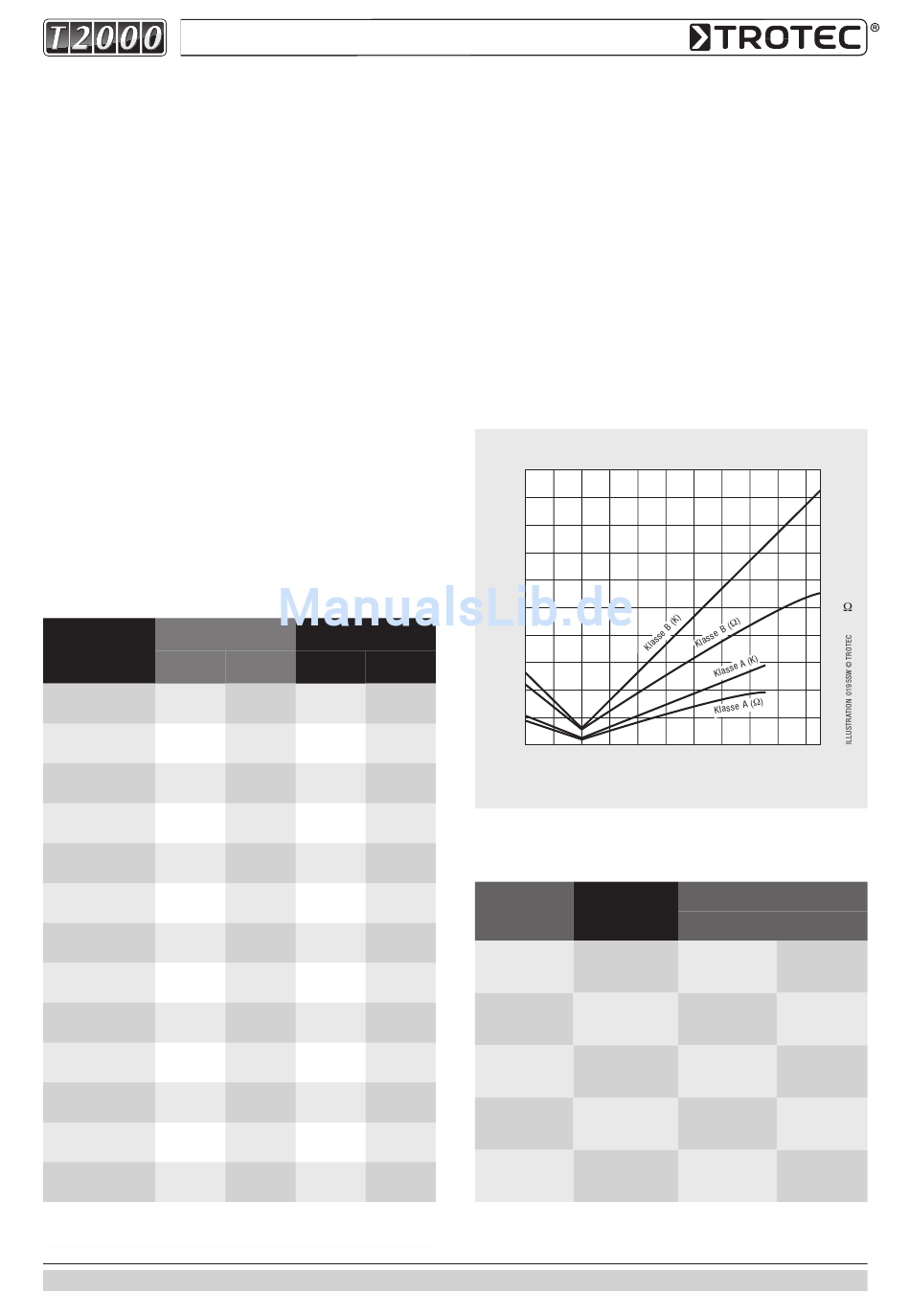

Abbildung 5: Grenzabweichungen nach DIN EN 60751 für
Pt100-Messwiderstände
Toleranz- Temperatur-
klasse bereich
DIN Klasse A
DIN Klasse B
1/3 DIN B
1/5 DIN B
1/10 DIN B
Tabelle 5: Erweiterte Toleranzklassen
für Platin-Messwiderstände
2.3 – 02
100 200 300 400 500 600
°C
Grenzabweichung
bei 0 °C
-200 bis
± 0,15 K
+ 850 °C
-200 bis
± 0,3 K
+ 850 °C
-200 bis
± 0,1 K
+ 850 °C
-150 bis
± 0,05 K
+ 350 °C
-150 bis
± 0,03 K
+ 350 °C
2,5
2,0
1,5
±
1,0
0,5
0
700 800
bei 100 °C
± 0,35 K
± 0,8 K
± 0,2 K
± 0,15 K
± 0,12 K
