Trotec T2000 Praxishandbuch Seite 53

Die Probekörper bestanden u.a. aus einer glatten Ober-
seite und einer rauen Unterseite. Obwohl die Probekörper
eine homogene Feuchteverteilung aufwiesen, konnten an
der rauen Seite Messwerte ermittelt werden, die bis zu
zehn Digits geringer ausfielen, als die auf der glatten Seite.
7
6
Feuchtegehalt in Abhängigkeit
vom kapazitiven Messwert
5
Umrechnung nicht möglich
4
3
2
1
0
0 10 20 30 40 50 60 70 80 90 100 110 120 130
Messwert [Digits]
ILLUSTRATION© TROTEC
Abbildung 33: Beton C30/37;
8
Feuchtegehalt in Abhängigkeit
7
vom kapazitiven Messwert
6
Umrechnung :
5
[CM-% = M-% - 1,5...2]
4
3
2
1
0
0 10 20 30 40 50 60 70 80 90 100 110 120 130
Messwert [Digits]
ILLUSTRATION © TROTEC
Abbildung 34: Zement-Estrich
12
Feuchtegehalt in Abhängigkeit
10
vom kapazitiven Messwert
8
Umrechnung nicht möglich
6
4
2
0
0 10 20 30 40 50 60 70 80 90 100 110 120 130
Messwert [Digits]
ILLUSTRATION © TROTEC
Abbildung 35: Zementfließ-Estrich
8
7
Feuchtegehalt in Abhängigkeit
vom kapazitiven Messwert
6
5
Umrechnung : [M-% = CM-%]
4
3
2
1
0
0 10 20 30 40 50 60 70 80 90 100 110 120 130
Messwert [Digits]
ILLUSTRATION © TROTEC
Abbildung 36: Anhydritfließ-Estrich
4. Mineralische Baustoffe – Feuchtigkeitsbestimmung
4.3 – 05

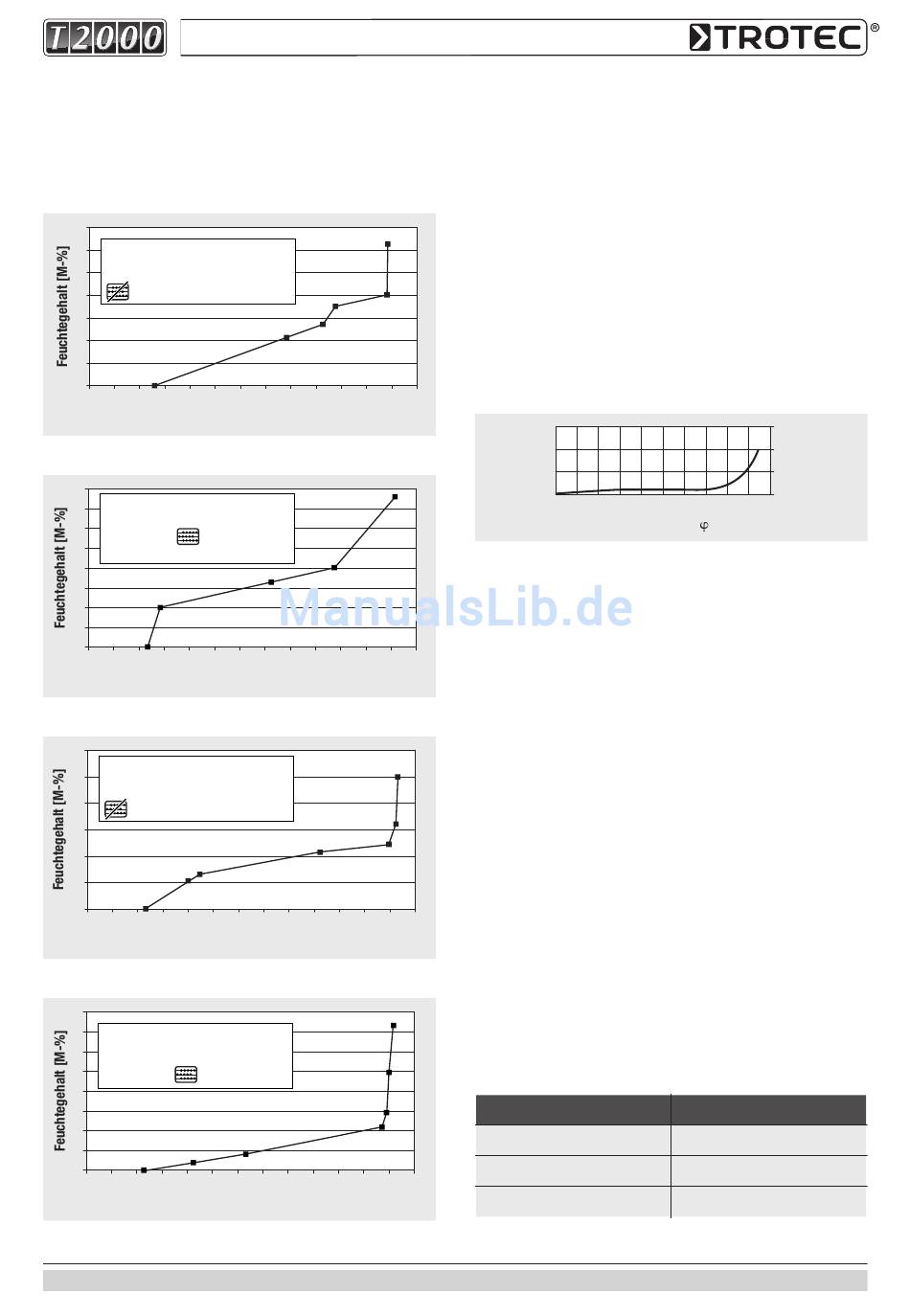

Die Abbildungen 33 bis 36 zeigen die messtechnischen
Ergebnisse in Diagrammform. Diese Diagramme lassen
nun den Vergleich zwischen kapazitivem Messwert und
tatsächlichem Feuchtegehalt zu. Die Auswahl der Dia-
gramme ist auf die gebräuchlichsten, mineralischen Bau-
stoffe beschränkt.
Gipsputz
Gesondert zu betrachten ist die Ermittlung des Feuchtegehalts
bei einem Gipsputz. Wie man dem nachfolgend darge-
stellten Diagramm entnehmen kann, ändert sich der vo-
lumenbezogene Feuchtegehalt von Gipsputz bei Luft-
feuchtewerten von 0 bis 80 % wenig:
Sorptions-
isotherme
von Gips-
putz [5]
0 0,2 0,4
Relative Luftfeuchte
Oberhalb von 80 % ändert sich der Feuchtegehalt sprung-
haft. Dies wurde auch durch die Kalibriermessungen des
Institutes für Bauforschung bestätigt [18].
Dementsprechend sind wir der Meinung, dass eine direkte
Zuordnung zwischen Messwert und massebezogenem
Feuchtegehalt nicht möglich ist. Als hinreichendes Kriterium
zur Einordnung der Messwerte lässt sich jedoch festhal-
ten, dass ein Gipsputz als „trocken" bezeichnet werden
kann, wenn der dielektrische Messwert beim kapaziti-
ven Verfahren kleiner als 40 Digit ist.
Bei der Beurteilung der Messwerte muss unbedingt darauf
geachtet werden, dass bei jeder Messung unterschiedli-
che Randbedingungen vorherrschen (siehe Kapitel 4.3.3).
Wichtige Einflussgrößen, welche die Höhe des Messwer-
tes beeinflussen, sind die Oberflächenbeschaffenheit, die
Baustoffzusammensetzung und die Rohdichte.
Bei nicht aufgeführten Baustoffen lassen sich in der Re-
gel hinreichende Aussagen über örtliche Vergleichswerte
treffen. So kann bei einem Wasserschaden das betroffene
Anzeige T2000
< 40 Digit
40 - 80 Digit
> 80 Digit
Tabelle 17: Messwertindikation der Baustofffeuchte
1,5
Wasser-
1,0
gehalt
u in %
0,5
v
0
0,6 0,8 1,0
ILLUSTRATION ©TROTEC
Baustofffeuchtebereich
Trocken
Feucht
Nass
