MD200 Soft-Tragetasche inklusive 4 x AA Batterien und Be-
dienungsanleitung

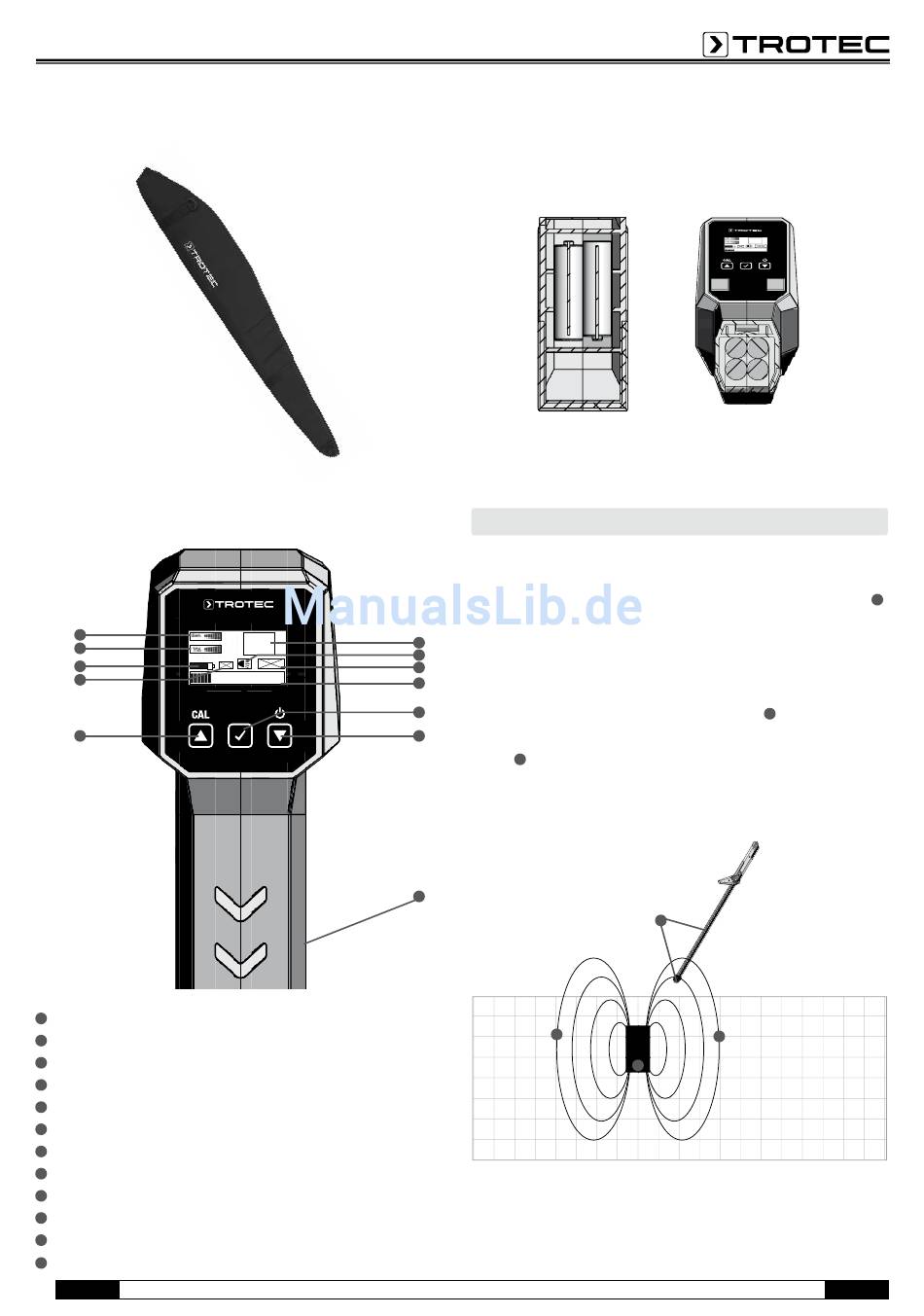

3.2 Display und Bedienfunktionen
1
2
3
4
5
Empfindlichkeit
1
Lautstärke
2
Batteriestatus
3
Kalibrierung
4
+ Taste (Hoch) und Erase-Funktion
5
Numerische Signalstärke
6
Displaybeleuchtung
7
„50 Hz" Anzeige
8
Grafische Signalstärke
9
Menüauswahl und Bestätigungstaste
10
- Taste (Runter) und Ein/Aus-Funktion
11
Lautsprecher
12
DE
MD200
MD200
99
50 Hz
50 Hz
CAL
MADE IN GERMANY
MADE IN GERMANY
Bedienungsanleitung – MD200
3.3 Batteriefach
Das Sicherheits-Batteriefach lässt sich mit einer Münze
oder einem anderem spitzen Gegenstand (Schraubenzieher,
Messer) problemlos öffnen .
Die Batteriehalterung für 4 x AA lässt sich komplett aus dem
Batteriefach nehmen . Somit können die Batterien sehr ein-
fach ausgetauscht werden .
04 Einführung, Theorie der Objektaufspürung
Das MD200 findet ferromagnetische Gegenstände indem
es deren Beeinflussung des Erdmagnetfeldes aufspürt . Der
Sensorstab besteht dabei aus zwei „Fluxgate" Sensoren
die in einem bestimmten Abstand und genauen Winkel zuei-
nander kontinuierlich das Erdmagnetfeld vermessen . Ist das
6
7
Erdmagnetfeld ungestört liegen dessen Feldlinien parallel
8
9
zueinander und beide Sensoren messen das selbe Signal .
Liegt ein ferromagnetischer Gegenstand
10
so beeinflusst dieser das Erdmagnetfeld und lenkt die Feld-
11
linien
ab . Diese Ablenkung ist im unteren Fluxgate-Sensor
3
stärker vorhanden als im Oberen, was in einer Abweichung
des elektrischen Signals resultiert und messbar gemacht
werden kann .
12
3
Je größer der Gegenstand und je näher Sie sich an ihm be-
finden, desto größer ist der Ausschlag .
MD200
99
50 Hz
50 Hz
CAL
MADE IN GERMANY
im Untergrund,
2
1
3
2
,
1
