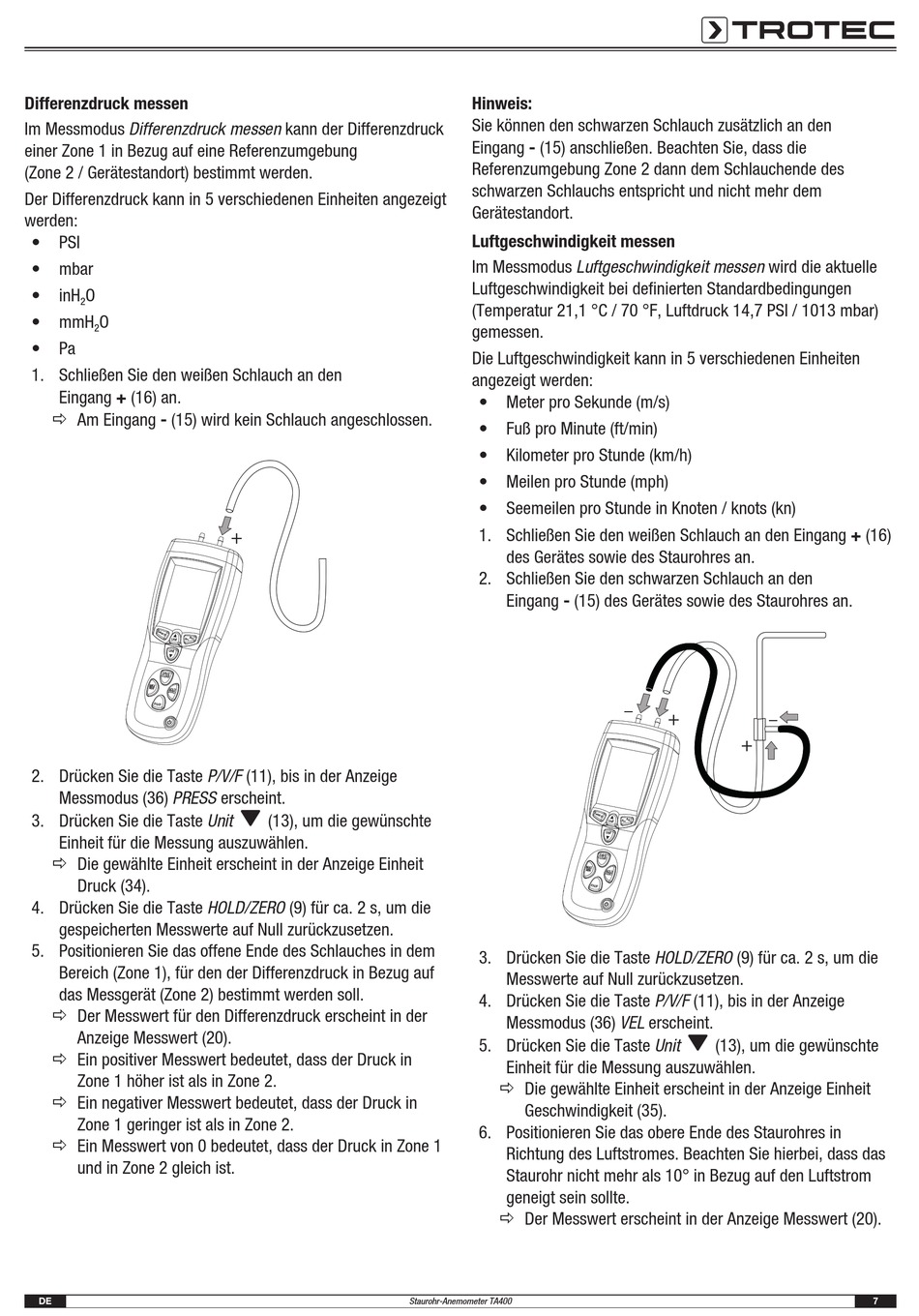

Luftgeschwindigkeit Messen - Trotec TA400 Bedienungsanleitung

Differenzdruck messen
Im Messmodus Differenzdruck messen kann der Differenzdruck
einer Zone 1 in Bezug auf eine Referenzumgebung
(Zone 2 / Gerätestandort) bestimmt werden.
Der Differenzdruck kann in 5 verschiedenen Einheiten angezeigt
werden:
• PSI
• mbar
• inH O
2
• mmH O
2
• Pa
1. Schließen Sie den weißen Schlauch an den
Eingang + (16) an.
ð Am Eingang - (15) wird kein Schlauch angeschlossen.
2. Drücken Sie die Taste P/V/F (11), bis in der Anzeige
Messmodus (36) PRESS erscheint.
3. Drücken Sie die Taste Unit
Einheit für die Messung auszuwählen.
ð Die gewählte Einheit erscheint in der Anzeige Einheit
Druck (34).
4. Drücken Sie die Taste HOLD/ZERO (9) für ca. 2 s, um die
gespeicherten Messwerte auf Null zurückzusetzen.
5. Positionieren Sie das offene Ende des Schlauches in dem
Bereich (Zone 1), für den der Differenzdruck in Bezug auf
das Messgerät (Zone 2) bestimmt werden soll.
ð Der Messwert für den Differenzdruck erscheint in der
Anzeige Messwert (20).
ð Ein positiver Messwert bedeutet, dass der Druck in
Zone 1 höher ist als in Zone 2.
ð Ein negativer Messwert bedeutet, dass der Druck in
Zone 1 geringer ist als in Zone 2.
ð Ein Messwert von 0 bedeutet, dass der Druck in Zone 1
und in Zone 2 gleich ist.
DE
(13), um die gewünschte
Staurohr-Anemometer TA400
Hinweis:
Sie können den schwarzen Schlauch zusätzlich an den
Eingang - (15) anschließen. Beachten Sie, dass die
Referenzumgebung Zone 2 dann dem Schlauchende des
schwarzen Schlauchs entspricht und nicht mehr dem
Gerätestandort.

Luftgeschwindigkeit messen

Im Messmodus Luftgeschwindigkeit messen wird die aktuelle
Luftgeschwindigkeit bei definierten Standardbedingungen
(Temperatur 21,1 °C / 70 °F, Luftdruck 14,7 PSI / 1013 mbar)
gemessen.
Die Luftgeschwindigkeit kann in 5 verschiedenen Einheiten
angezeigt werden:
• Meter pro Sekunde (m/s)
• Fuß pro Minute (ft/min)
• Kilometer pro Stunde (km/h)
• Meilen pro Stunde (mph)
• Seemeilen pro Stunde in Knoten / knots (kn)
1. Schließen Sie den weißen Schlauch an den Eingang + (16)
des Gerätes sowie des Staurohres an.
2. Schließen Sie den schwarzen Schlauch an den
Eingang - (15) des Gerätes sowie des Staurohres an.
3. Drücken Sie die Taste HOLD/ZERO (9) für ca. 2 s, um die
Messwerte auf Null zurückzusetzen.
4. Drücken Sie die Taste P/V/F (11), bis in der Anzeige
Messmodus (36) VEL erscheint.
5. Drücken Sie die Taste Unit
Einheit für die Messung auszuwählen.
ð Die gewählte Einheit erscheint in der Anzeige Einheit
Geschwindigkeit (35).
6. Positionieren Sie das obere Ende des Staurohres in
Richtung des Luftstromes. Beachten Sie hierbei, dass das
Staurohr nicht mehr als 10° in Bezug auf den Luftstrom
geneigt sein sollte.
ð Der Messwert erscheint in der Anzeige Messwert (20).
(13), um die gewünschte
7
